新能源汽车充电接口标准要求

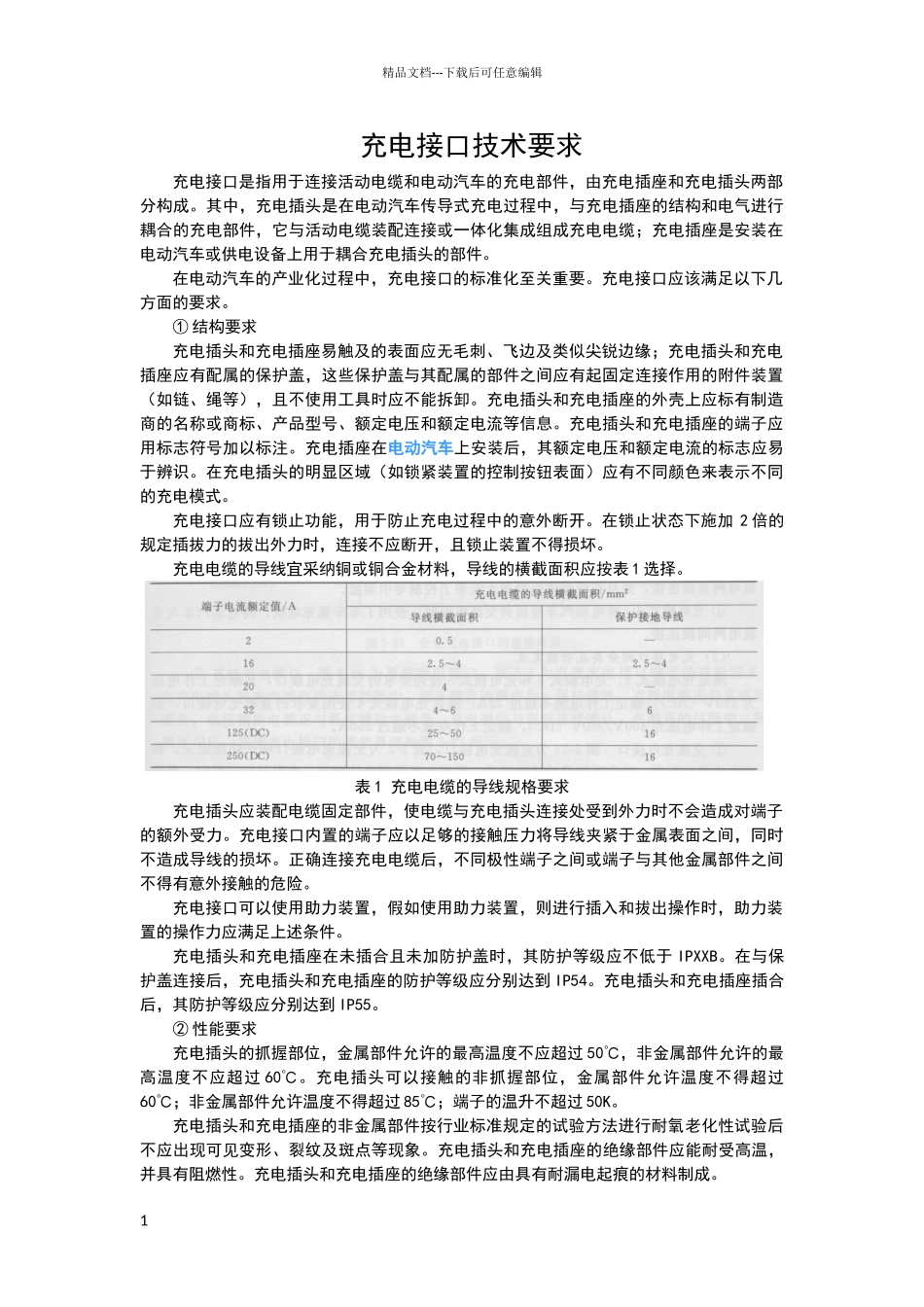

精品文档---下载后可任意编辑 充电接口技术要求充电接口是指用于连接活动电缆和电动汽车的充电部件，由充电插座和充电插头两部分构成。其中，充电插头是在电动汽车传导式充电过程中，与充电插座的结构和电气进行耦合的充电部件，它与活动电缆装配连接或一体化集成组成充电电缆；充电插座是安装在电动汽车或供电设备上用于耦合充电插头的部件。在电动汽车的产业化过程中，充电接口的标准化至关重要。充电接口应该满足以下几方面的要求。① 结构要求 充电插头和充电插座易触及的表面应无毛刺、飞边及类似尖锐边缘；充电插头和充电插座应有配属的保护盖，这些保护盖与其配属的部件之间应有起固定连接作用的附件装置（如链、绳等），且不使用工具时应不能拆卸。充电插头和充电插座的外壳上应标有制造商的名称或商标、产品型号、额定电压和额定电流等信息。充电插头和充电插座的端子应用标志符号加以标注。充电插座在电动汽车上安装后，其额定电压和额定电流的标志应易于辨识。在充电插头的明显区域（如锁紧装置的控制按钮表面）应有不同颜色来表示不同的充电模式。充电接口应有锁止功能，用于防止充电过程中的意外断开。在锁止状态下施加 2 倍的规定插拔力的拔出外力时，连接不应断开，且锁止装置不得损坏。充电电缆的导线宜采纳铜或铜合金材料，导线的横截面积应按表 1 选择。 表 1 充电电缆的导线规格要求充电插头应装配电缆固定部件，使电缆与充电插头连接处受到外力时不会造成对端子的额外受力。充电接口内置的端子应以足够的接触压力将导线夹紧于金属表面之间，同时不造成导线的损坏。正确连接充电电缆后，不同极性端子之间或端子与其他金属部件之间不得有意外接触的危险。充电接口可以使用助力装置，假如使用助力装置，则进行插入和拔出操作时，助力装置的操作力应满足上述条件。充电插头和充电插座在未插合且未加防护盖时，其防护等级应不低于 IPXXB。在与保护盖连接后，充电插头和充电插座的防护等级应分别达到 IP54。充电插头和充电插座插合后，其防护等级应分别达到 IP55。② 性能要求 充电插头的抓握部位，金属部件允许的最高温度不应超过 50℃，非金属部件允许的最高温度不应超过 60℃。充电插头可以接触的非抓握部位，金属部件允许温度不得超过60℃；非金属部件允许温度不得超过 85℃；端子的温升不超过 50K。充电插头和充电插座的非金属部件按行业标准规定的试验方法进行耐氧老化性试验后不应出现可见变形、裂纹及斑...
