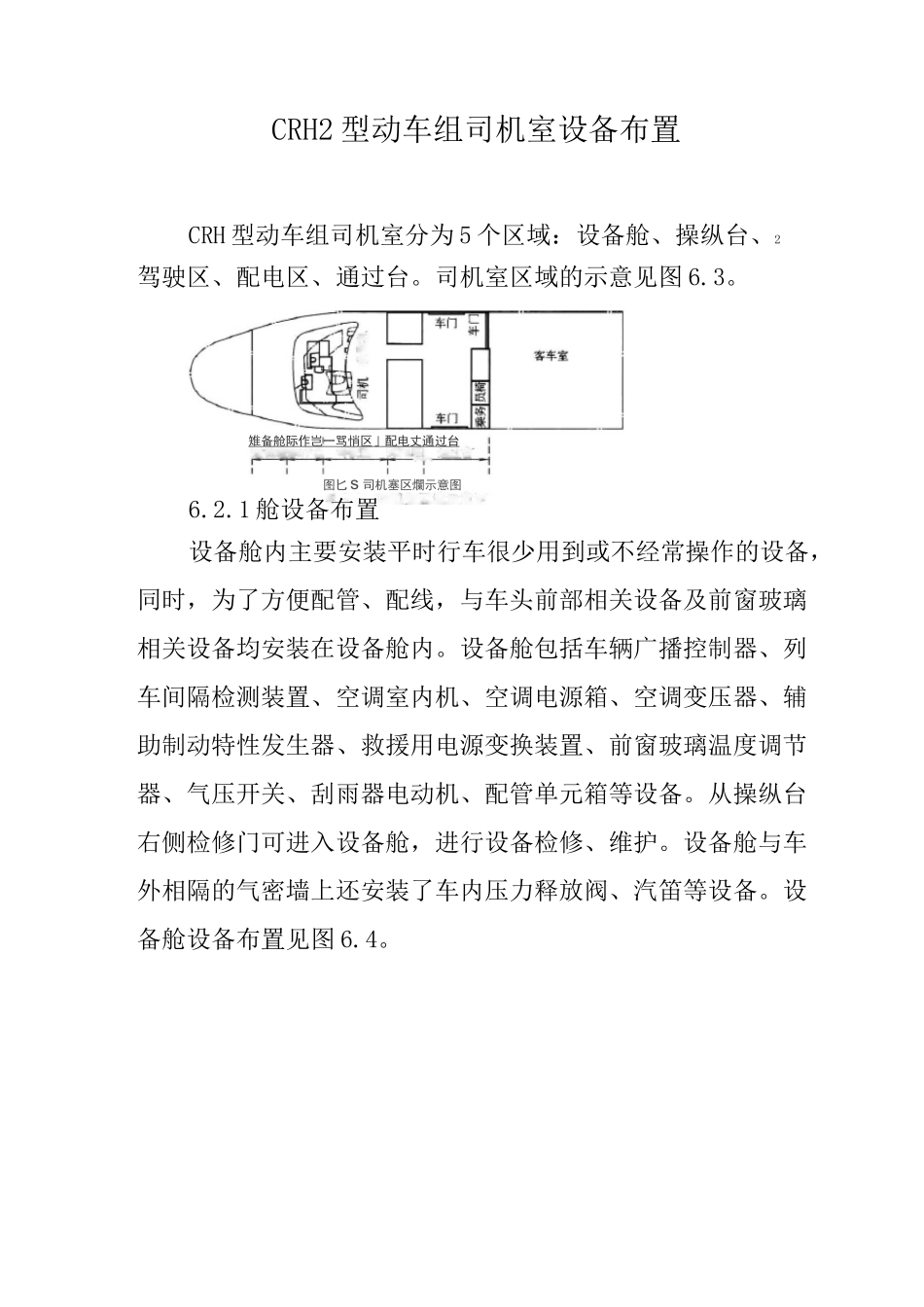

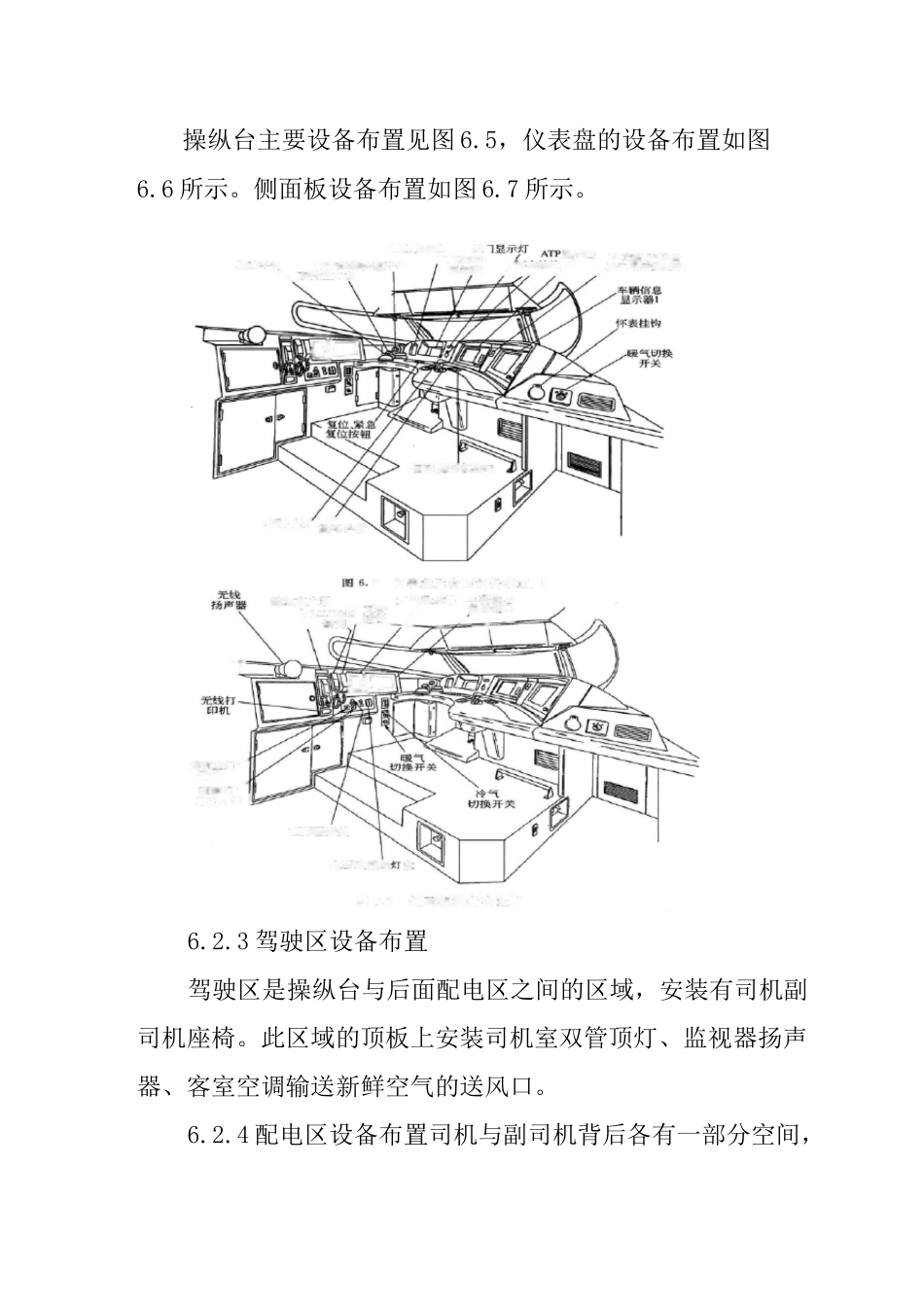

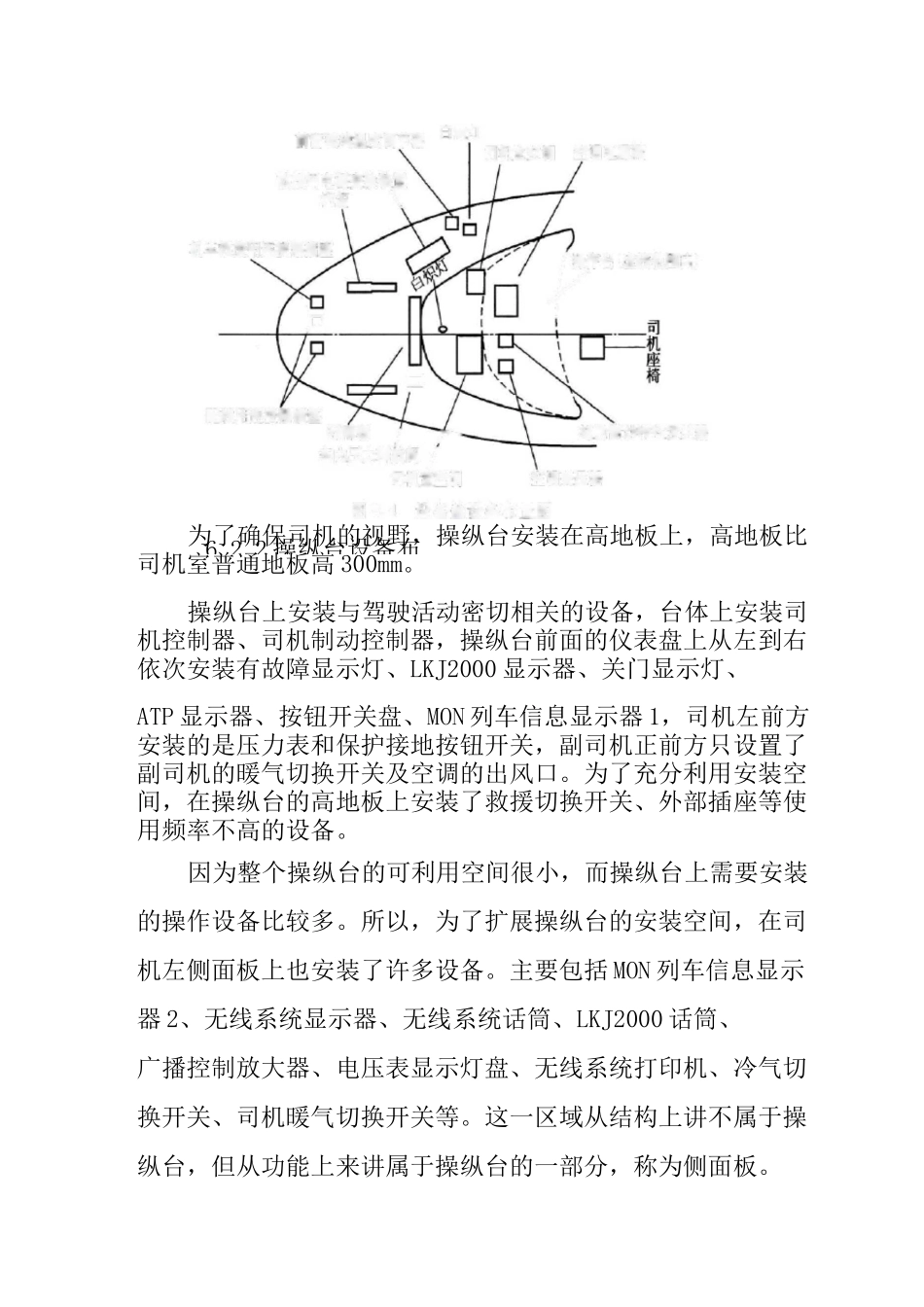

CRH2 型动车组司机室设备布置CRH 型动车组司机室分为 5 个区域:设备舱、操纵台、2驾驶区、配电区、通过台。司机室区域的示意见图 6.3。雉备舱际作岂一骂悄区」配电丈通过台图匕s 司机塞区爛示意图6.2.1 舱设备布置设备舱内主要安装平时行车很少用到或不经常操作的设备,同时,为了方便配管、配线,与车头前部相关设备及前窗玻璃相关设备均安装在设备舱内。设备舱包括车辆广播控制器、列车间隔检测装置、空调室内机、空调电源箱、空调变压器、辅助制动特性发生器、救援用电源变换装置、前窗玻璃温度调节器、气压开关、刮雨器电动机、配管单元箱等设备。从操纵台右侧检修门可进入设备舱,进行设备检修、维护。设备舱与车外相隔的气密墙上还安装了车内压力释放阀、汽笛等设备。设备舱设备布置见图 6.4。前窗玻璃溫度调节PO空调变压配经用连接器插座刮雨器 IT-车内压力释纟阀/司血空谓救檢用电濂变换裝置汽雷\白炽灯司机室空调空调电源箱图乱 4 设备舱厦备布置图6.2.2 操纵台设备布机车辅助制动特性发生扌少乍台(虚线范 I®内)为了确保司机的视野,操纵台安装在高地板上,高地板比司机室普通地板高 300mm。操纵台上安装与驾驶活动密切相关的设备,台体上安装司机控制器、司机制动控制器,操纵台前面的仪表盘上从左到右依次安装有故障显示灯、LKJ2000 显示器、关门显示灯、ATP 显示器、按钮开关盘、MON 列车信息显示器 1,司机左前方安装的是压力表和保护接地按钮开关,副司机正前方只设置了副司机的暖气切换开关及空调的出风口。为了充分利用安装空间,在操纵台的高地板上安装了救援切换开关、外部插座等使用频率不高的设备。因为整个操纵台的可利用空间很小,而操纵台上需要安装的操作设备比较多。所以,为了扩展操纵台的安装空间,在司机左侧面板上也安装了许多设备。主要包括 MON 列车信息显示器 2、无线系统显示器、无线系统话筒、LKJ2000 话筒、广播控制放大器、电压表显示灯盘、无线系统打印机、冷气切换开关、司机暖气切换开关等。这一区域从结构上讲不属于操纵台,但从功能上来讲属于操纵台的一部分,称为侧面板。持训灯艷修盖悝去地扳面曜低風口冷 r 送凤口前酋创面豉确削窗正向啓圉梦前扳芒71 机血會、^>府地板画J<.|\/siin 机扁收衬图虬 5 挖触合址粛布置関操狐脅合OjOn恒連 JK 通 T 寸披制动手册保护快地按 tn 汗乂、典卄压力我s 収風世及£?而设:•备布盟 ta够皆仏总尹器鑑麟臨豆示曙/饰于搖彩//...
