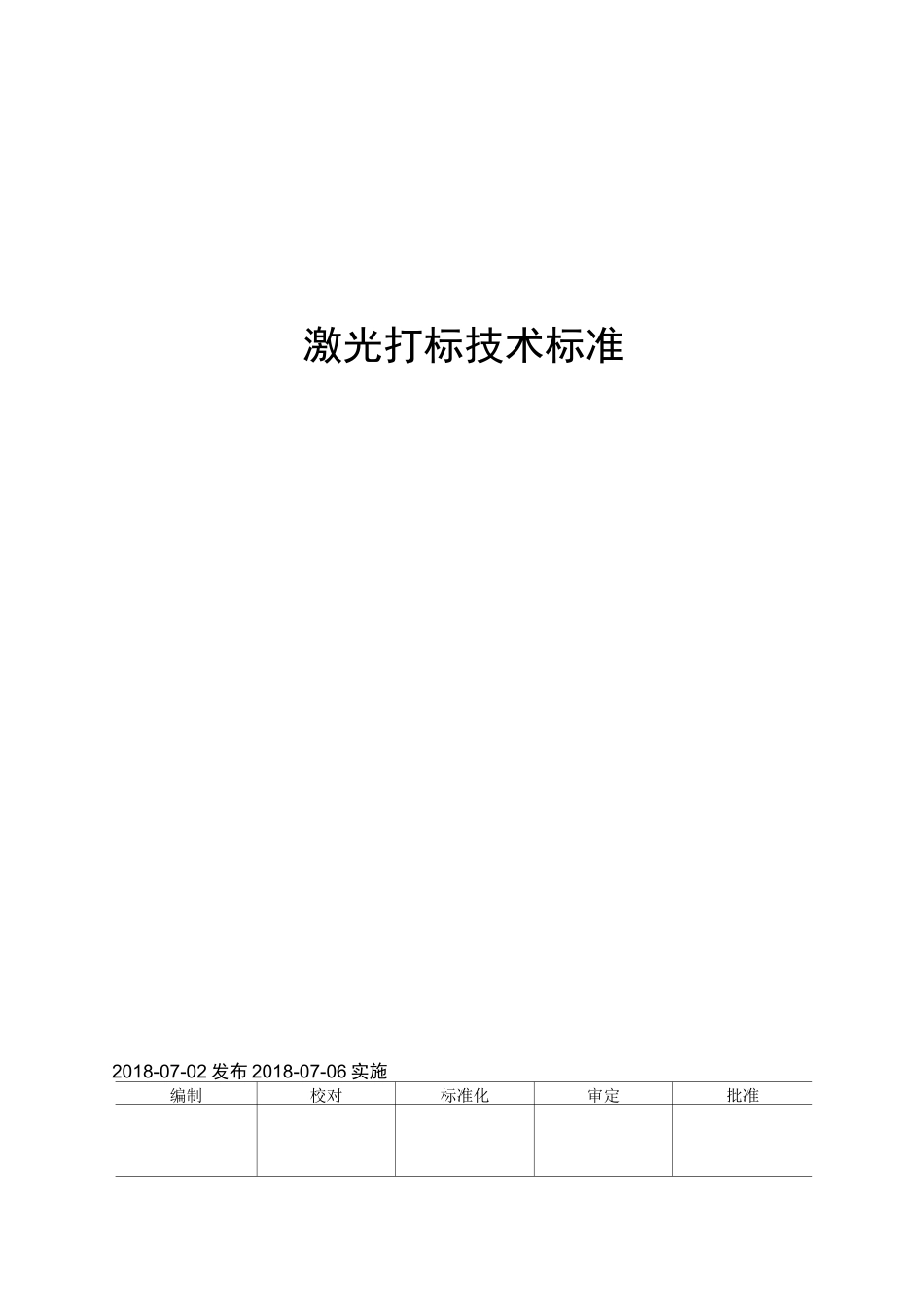

激光打标技术标准

激光打标技术标准2018-07-02 发布 2018-07-06 实施编制校对标准化审定批准1企业标准激光打标技术标准1.目的提供激光打标文件制作及打标调试推荐方法，并提供打标效果评判标准、要求，同时规范激光打标材料选材及性能确认流程。2.内容 1）激光打标材料性能确认流程；2）激光打标文件制作及打标调试推荐方法；3）产品激光打标效果评价标准。2.适用范围适用于江苏大全凯帆开关有限公司激光打标材料的性能确认，以及激光打标效果的评价和控制。3.术语和定义3.1 激光打标文件预先设定、排版完毕，可以直接调用进行激光打标的文件。常见格式有.pit,.dxf 等。3.2 “白打黑”基于白色或浅色系如浅灰色的基材，打标出黑色或深色系如深灰的字体和图形。3.3 “黑打白”基于黑色或深色系如灰灰色的基材，打标出白色或浅色系如浅灰的字体和图形。3.4 清晰度评价图像清晰程度的术语。这里指打标文字或图像的清晰程度。3.5 对比度图像中明暗区域最亮的白和最暗的黑之间不同亮度层级的测量，差异越大，对比度越大。4.规范性引用文件GB11186.1-1989 漆膜颜色的测量方法第一部分原理GB11186.2-1989 漆膜颜色的测量方法第二部分颜色测量GB11186.3-1989 漆膜颜色的测量方法第三部分色差计算KF0.601.113 塑胶零件检验标准KF0.605.100 塑料粒子进厂检验规范5.职责KF0.601.1132KF0.601.1133特性制作软件文字/符号内容固定不变，或内容多，经常直接调用Coreldraw 或打标软件（第二选择）文字经常变动的参数打标软件简易线条、图形编辑简单打标软件/Coreldraw复杂的图形打标软件或 Coreldraw无法完成制作CAD二维码等直接导入的标准图形/6.6.2 打标效果调试激光打标基本操作，可以参考产线操作指导书，如《KFM2 系列激光打印机操作作业指导书》或更加详尽的参考“HAN'SLASERMARKINGSOFTWARE6.0 用户手册”该手册保存在 KFM2-800 线上激光打标机电脑界面上。基本步骤为：1）开机；2）软件调用；3）调焦距；4）XY 位置校准；5）打标。激光打标效果调试主要包括 1）填充、2）设图层、3）打标参数调试。影响填充效果的参数主要包括：填充方式、填充角度、累进填充（次数＞1）、补打线条、填充间隙（一般 0.04〜0.05mm）。填充角度一般 0°或 90°；倾斜填充，推荐角度 45°、-45°最佳。如果不想增加图层，而相同打标参数有些效果深浅不一，可以尝试调整填充，进而获得理想的打标效果。在其他打标参数相同情况下，填充越密，效果越深，太密会导致打标...
