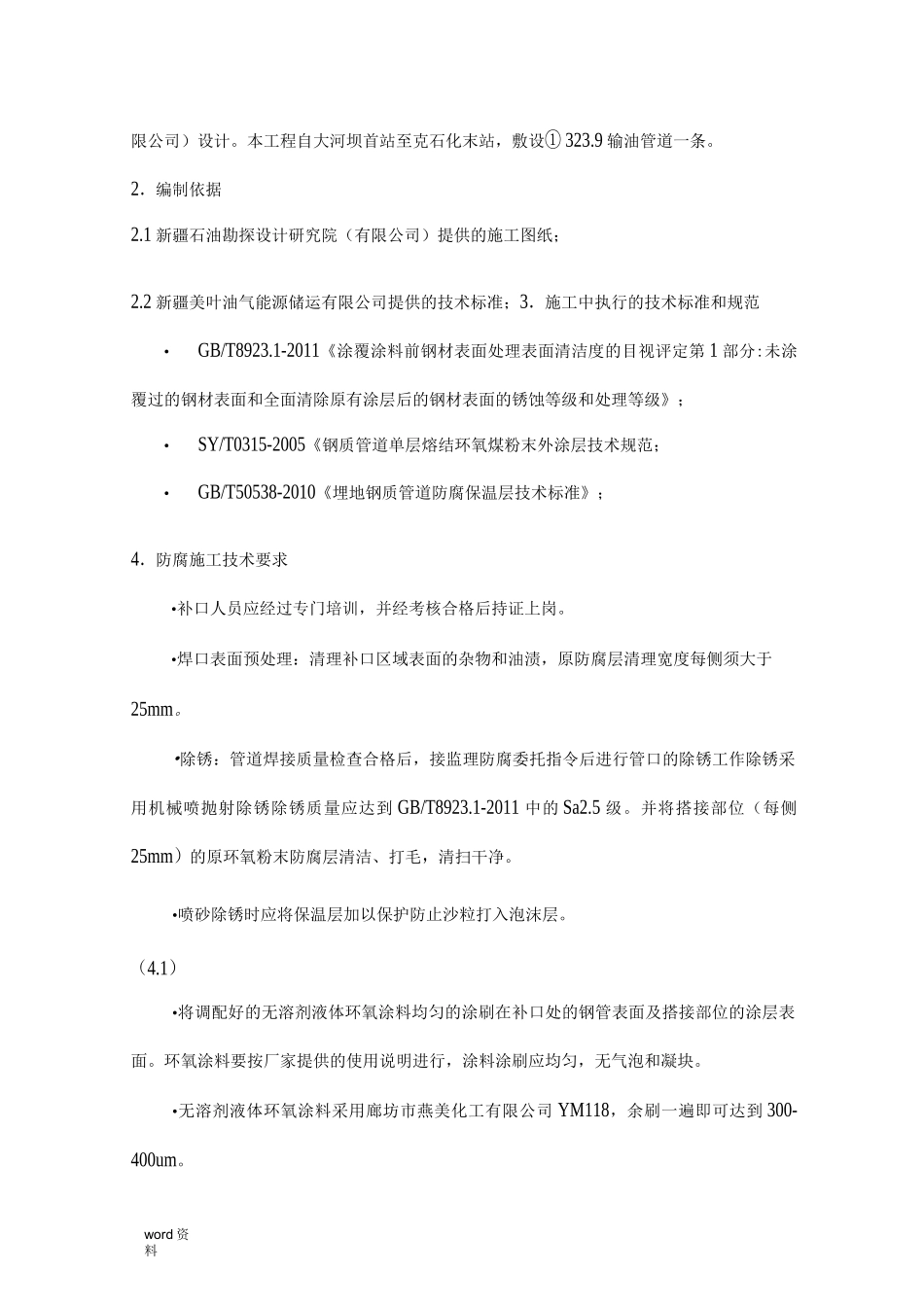

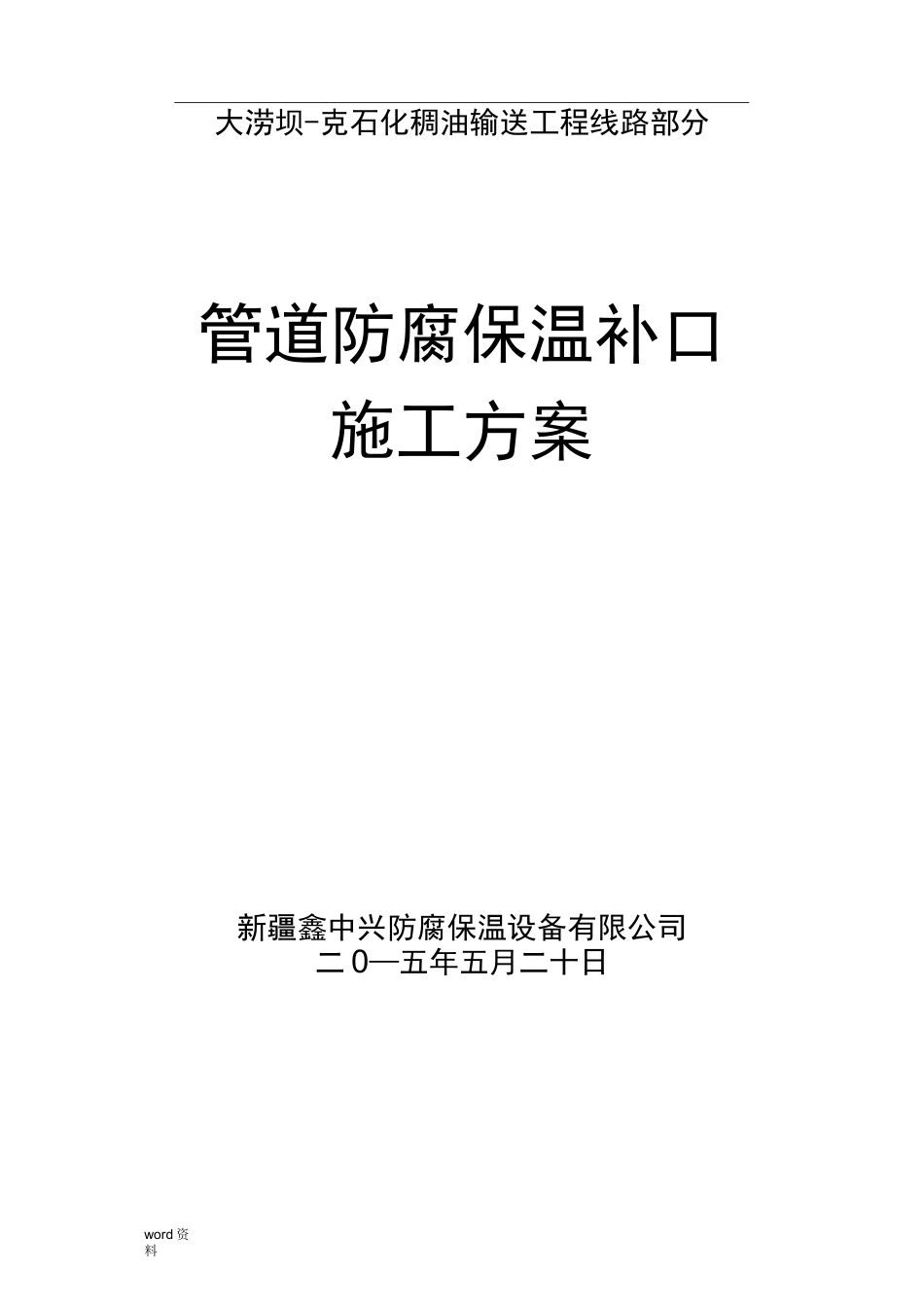

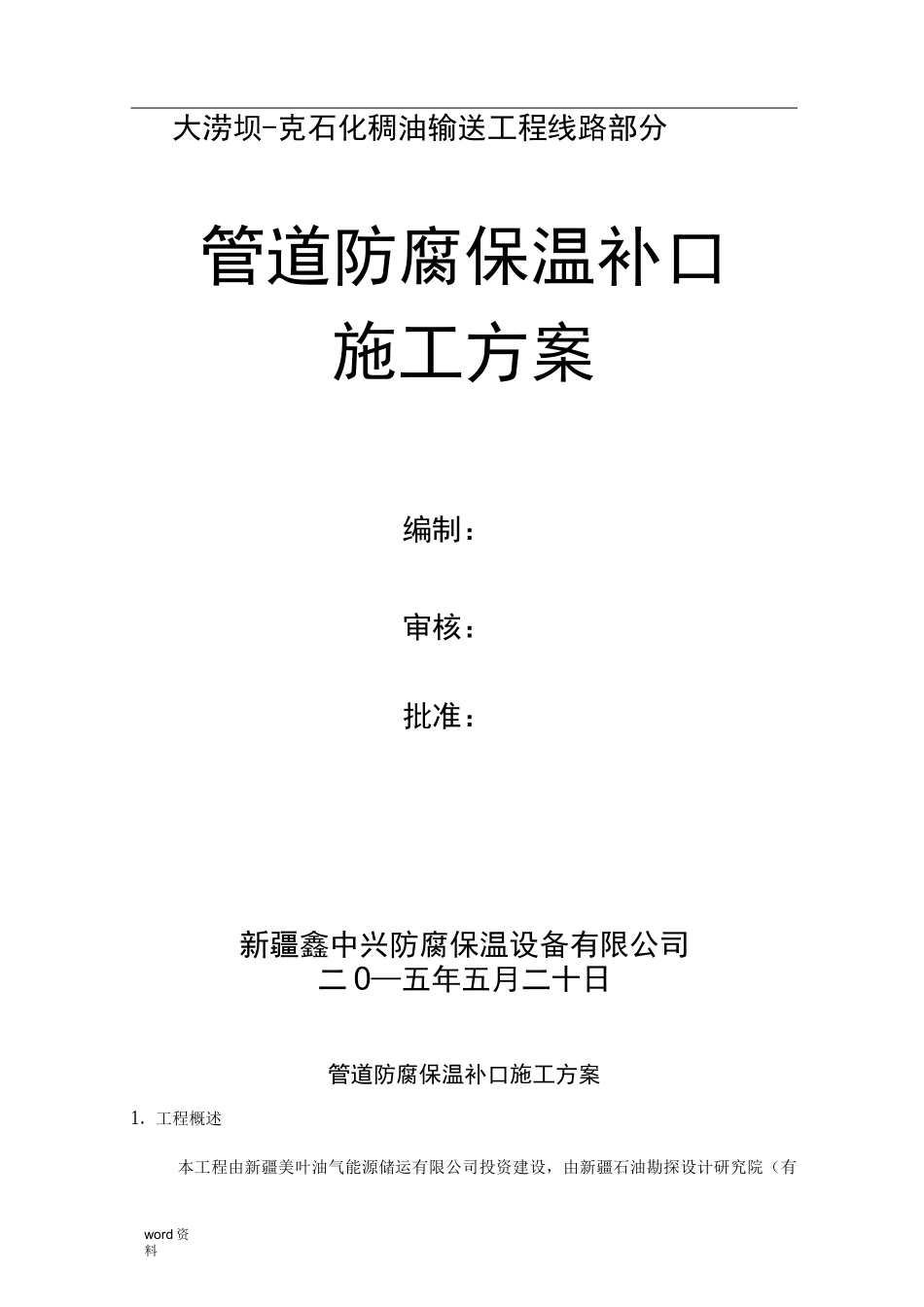

word 资料大涝坝-克石化稠油输送工程线路部分管道防腐保温补口施工方案新疆鑫中兴防腐保温设备有限公司二 0—五年五月二十日word 资料大涝坝-克石化稠油输送工程线路部分管道防腐保温补口施工方案编制：审核：批准：新疆鑫中兴防腐保温设备有限公司二 0—五年五月二十日管道防腐保温补口施工方案1．工程概述本工程由新疆美叶油气能源储运有限公司投资建设，由新疆石油勘探设计研究院（有word 资料限公司）设计。本工程自大河坝首站至克石化末站，敷设① 323.9 输油管道一条。2．编制依据2.1 新疆石油勘探设计研究院（有限公司）提供的施工图纸；2.2 新疆美叶油气能源储运有限公司提供的技术标准；3．施工中执行的技术标准和规范•GB/T8923.1-2011《涂覆涂料前钢材表面处理表面清洁度的目视评定第 1 部分:未涂覆过的钢材表面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级》；•SY/T0315-2005《钢质管道单层熔结环氧煤粉末外涂层技术规范；•GB/T50538-2010《埋地钢质管道防腐保温层技术标准》；4．防腐施工技术要求•补口人员应经过专门培训，并经考核合格后持证上岗。•焊口表面预处理：清理补口区域表面的杂物和油渍，原防腐层清理宽度每侧须大于25mm。•除锈：管道焊接质量检查合格后，接监理防腐委托指令后进行管口的除锈工作除锈采用机械喷抛射除锈除锈质量应达到 GB/T8923.1-2011 中的 Sa2.5 级。并将搭接部位（每侧25mm）的原环氧粉末防腐层清洁、打毛，清扫干净。•喷砂除锈时应将保温层加以保护防止沙粒打入泡沫层。（4.1）•将调配好的无溶剂液体环氧涂料均匀的涂刷在补口处的钢管表面及搭接部位的涂层表面。环氧涂料要按厂家提供的使用说明进行，涂料涂刷应均匀，无气泡和凝块。•无溶剂液体环氧涂料采用廊坊市燕美化工有限公司 YM118，余刷一遍即可达到 300-400um。word 资料•用测厚仪监测厚度应±300um，如厚度不够需再涂刷一遍。•用电火花检测仪监测漏点，检测电压调至 1.8KV，检测有无漏点。如发现漏点需重新涂刷，重新检测。（4.2）•用液化石油气喷枪火焰预热裸露的管道及两侧防腐层到 180-230°C 之间。•火焰加热前应对保温层加以防火保护，避免泡沫燃烧。•用环氧粉末静电喷涂机对补口部分进行喷涂。•环氧粉末采用的是廊坊市燕美化工有限公司 EPY-2 型。•用测厚仪监测厚度应三 300 型，如厚度不够需再喷涂一遍。•用电火花检测仪监测漏点，检测电压调至 1.8KV，检测有无漏点。如发现漏点...
