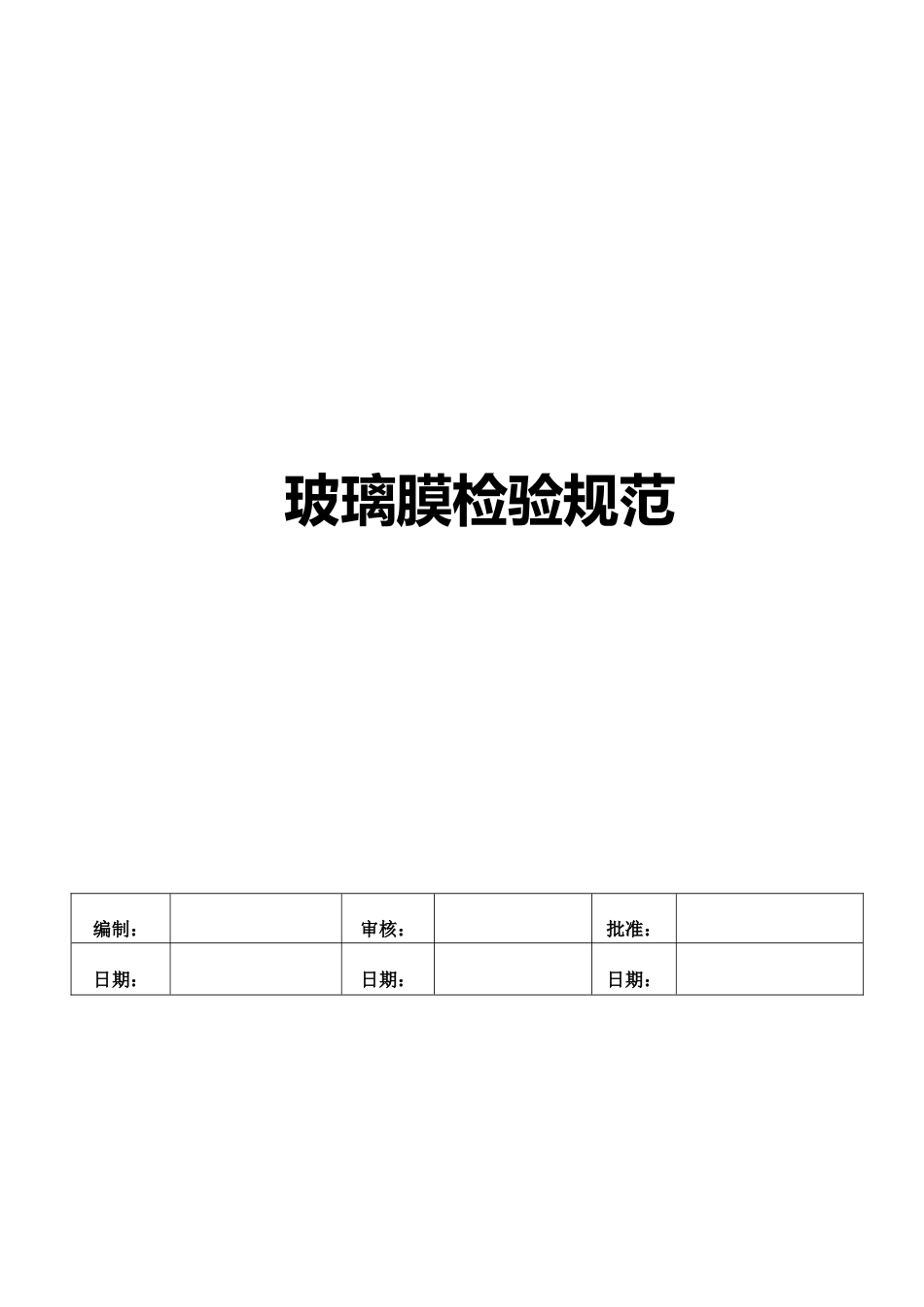

玻璃膜检验规范VIP免费

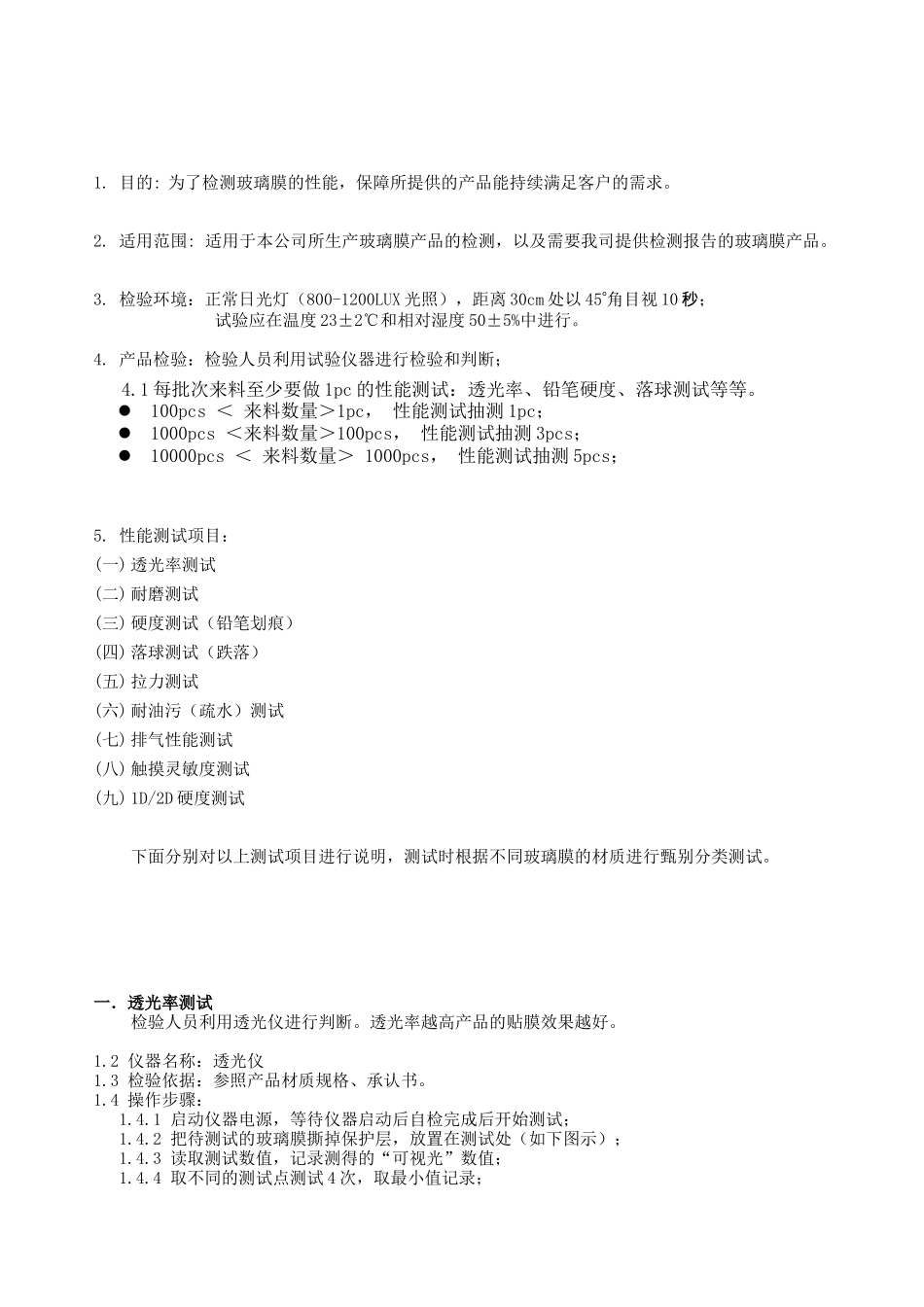

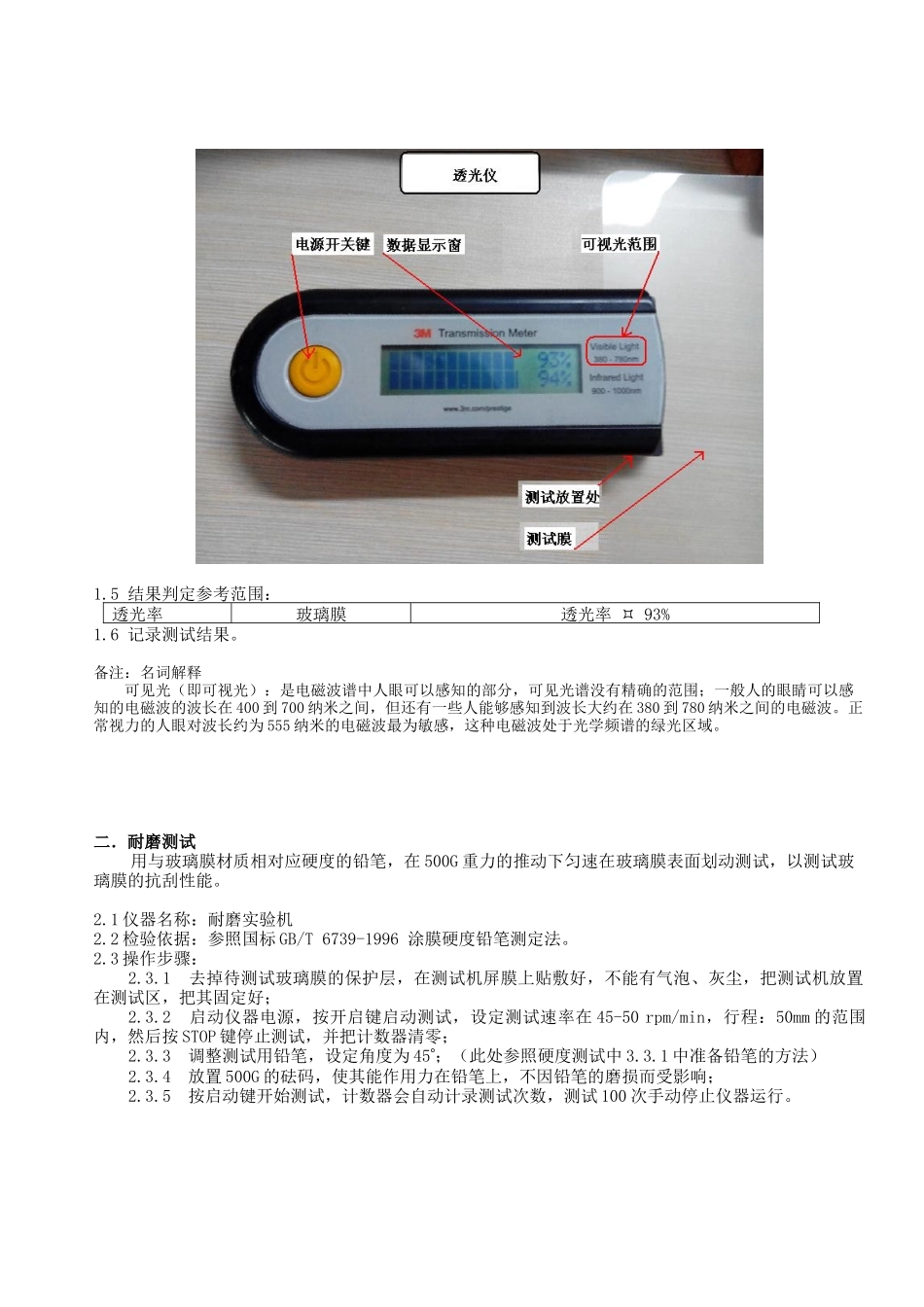

玻璃膜检验规范编制：审核：批准：日期：日期：日期：1.目的:为了检测玻璃膜的性能，保障所提供的产品能持续满足客户的需求。2.适用范围:适用于本公司所生产玻璃膜产品的检测，以及需要我司提供检测报告的玻璃膜产品。3.检验环境：正常日光灯（800-1200LUX光照），距离30cm处以45角目视10秒；试验应在温度23±2℃和相对湿度50±5%中进行。4.产品检验：检验人员利用试验仪器进行检验和判断；4.1每批次来料至少要做1pc的性能测试：透光率、铅笔硬度、落球测试等等。100pcs＜来料数量＞1pc，性能测试抽测1pc；1000pcs＜来料数量＞100pcs，性能测试抽测3pcs；10000pcs＜来料数量＞1000pcs，性能测试抽测5pcs；5.性能测试项目：(一)透光率测试(二)耐磨测试(三)硬度测试（铅笔划痕）(四)落球测试（跌落）(五)拉力测试(六)耐油污（疏水）测试(七)排气性能测试(八)触摸灵敏度测试(九)1D/2D硬度测试下面分别对以上测试项目进行说明，测试时根据不同玻璃膜的材质进行甄别分类测试。一．透光率测试检验人员利用透光仪进行判断。透光率越高产品的贴膜效果越好。1.2仪器名称：透光仪1.3检验依据：参照产品材质规格、承认书。1.4操作步骤：1.4.1启动仪器电源，等待仪器启动后自检完成后开始测试；1.4.2把待测试的玻璃膜撕掉保护层，放置在测试处（如下图示）；1.4.3读取测试数值，记录测得的“可视光”数值；1.4.4取不同的测试点测试4次，取最小值记录；1.5结果判定参考范围：透光率玻璃膜透光率93%1.6记录测试结果。备注：名词解释可见光（即可视光）：是电磁波谱中人眼可以感知的部分，可见光谱没有精确的范围；一般人的眼睛可以感知的电磁波的波长在400到700纳米之间，但还有一些人能够感知到波长大约在380到780纳米之间的电磁波。正常视力的人眼对波长约为555纳米的电磁波最为敏感，这种电磁波处于光学频谱的绿光区域。二．耐磨测试用与玻璃膜材质相对应硬度的铅笔，在500G重力的推动下匀速在玻璃膜表面划动测试，以测试玻璃膜的抗刮性能。2.1仪器名称：耐磨实验机2.2检验依据：参照国标GB/T6739-1996涂膜硬度铅笔测定法。2.3操作步骤：2.3.1去掉待测试玻璃膜的保护层，在测试机屏膜上贴敷好，不能有气泡、灰尘，把测试机放置在测试区，把其固定好；2.3.2启动仪器电源，按开启键启动测试，设定测试速率在45-50rpm/min，行程：50mm的范围内，然后按STOP键停止测试，并把计数器清零；2.3.3调整测试用铅笔，设定角度为45；（此处参照硬度测试中3.3.1中准备铅笔的方法）2.3.4放置500G的砝码，使其能作用力在铅笔上，不因铅笔的磨损而受影响；2.3.5按启动键开始测试，计数器会自动计录测试次数，测试100次手动停止仪器运行。2.4结果及判定：玻璃膜测试100次后，用橡皮擦或清洁布擦拭掉铅笔的颜色，查看玻璃膜以没有留下划痕为合格。不同硬度的铅笔使用分类参照表（如有新材质则根据材质规格进行分类）：玻璃膜类型相对应硬度的铅笔（三菱牌）磨砂型9H透明型9H防爆型9H钢化膜9H2.5记录测试结果。三．硬度测试（铅笔划痕）用与玻璃膜材质相对应硬度的铅笔，在500G重力的推动下匀速在玻璃膜表面划动测试，以测试玻璃膜的抗刮性能。3.1仪器名称：漆膜铅笔划痕硬度仪3.2检验依据：参照国标GB/T6739-1996涂膜硬度铅笔测定法。3.3操作步骤：3.3.1准备铅笔：将铅笔削至露出圆柱形铅芯3mm长度左右(注意不能损坏笔芯)，握住铅笔使其与#400号水砂纸成90角，在砂纸上面不停划圈以摩擦笔芯端面，直到获得端面平整边缘锐利的铅芯为止（边缘不得有破损及缺口）；3.3.2测试：将铅笔装在测试仪上，与测试面的水平面夹角呈45，施加在笔尖上的负荷为500g的法码，测试时摇动手轮来移动铅笔滑动>5cm的长度，一来一回为一次，移动测试膜的位置，反复操作5次，每条划痕间隔>3mm左右；3.4结果及判定：用橡皮擦或清洁布擦拭掉铅笔的颜色，对着光线查看所测试的玻璃膜，产品表面必须无划痕、划伤即为合格；不同硬度的铅笔使用分类参照表（如有新材质则根据材质规格进行分类）：玻璃膜类型相对应硬度的铅笔（三菱牌）磨砂型9H透明型9H防爆型9H钢化膜9H3.5记录测试结果。四．落球测试以一定重量的钢球在一定的...
