承载式车身与非承载式车身

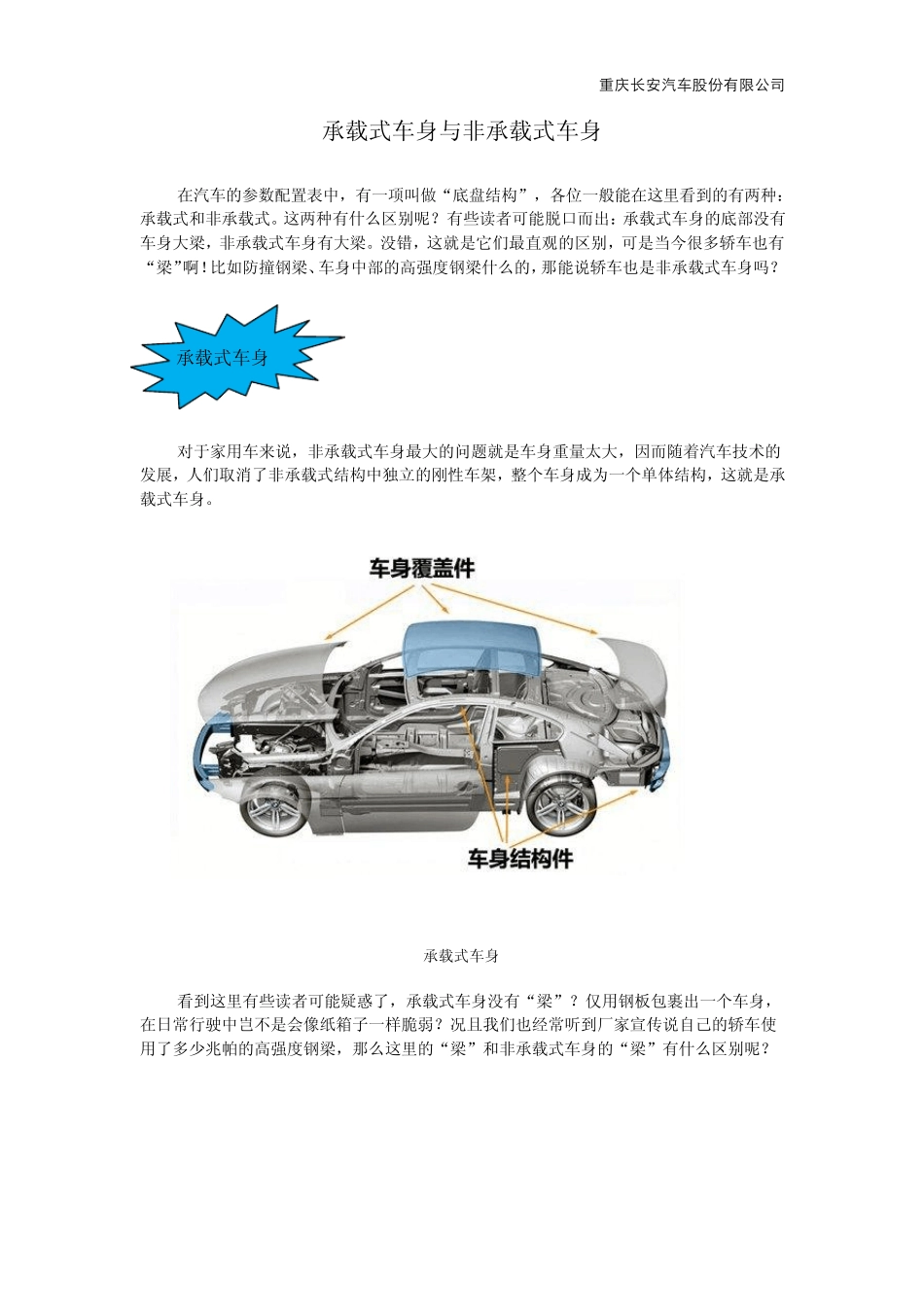

承载式车身与非承载式车身_第1页
1/6

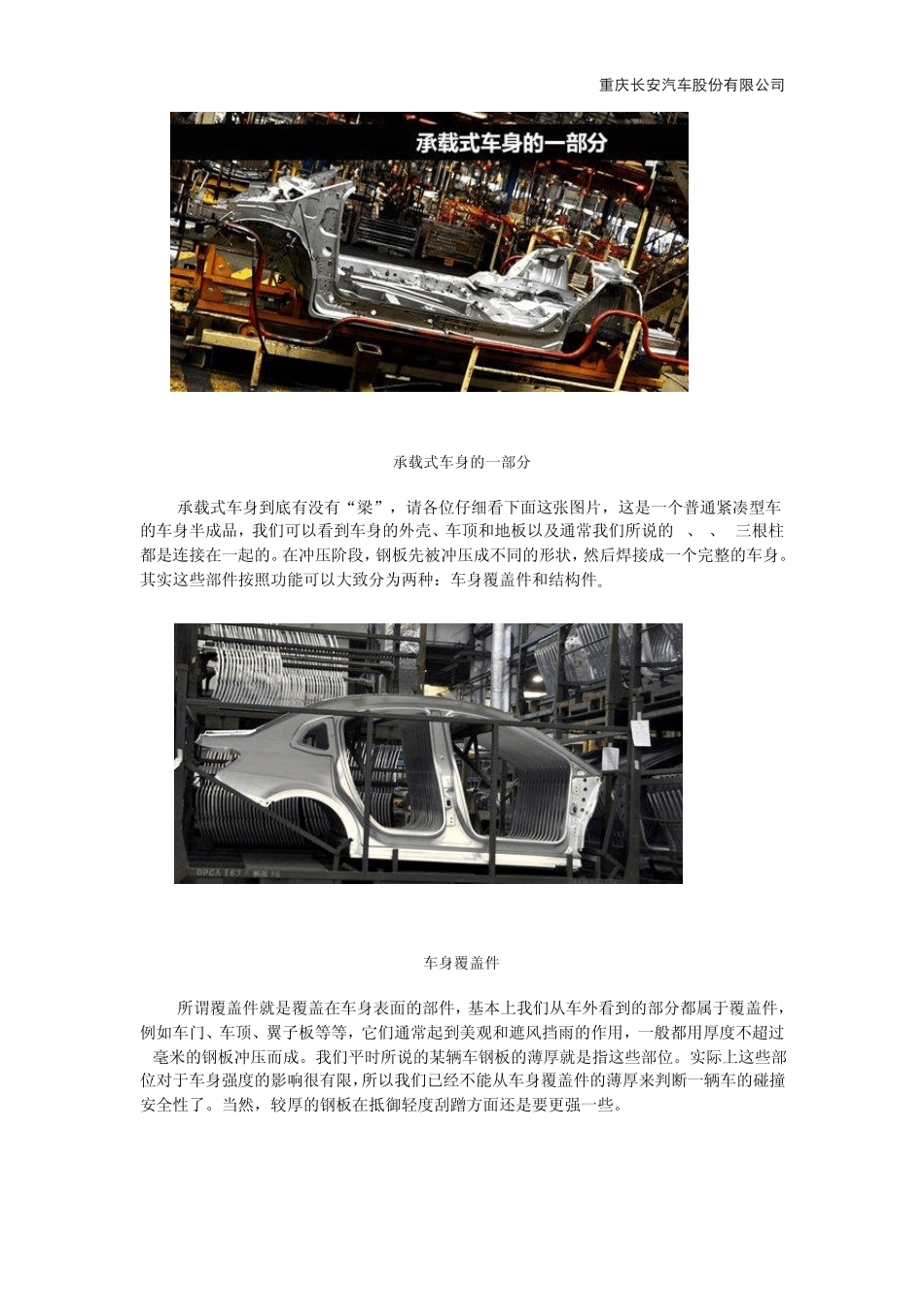

承载式车身与非承载式车身_第2页
2/6

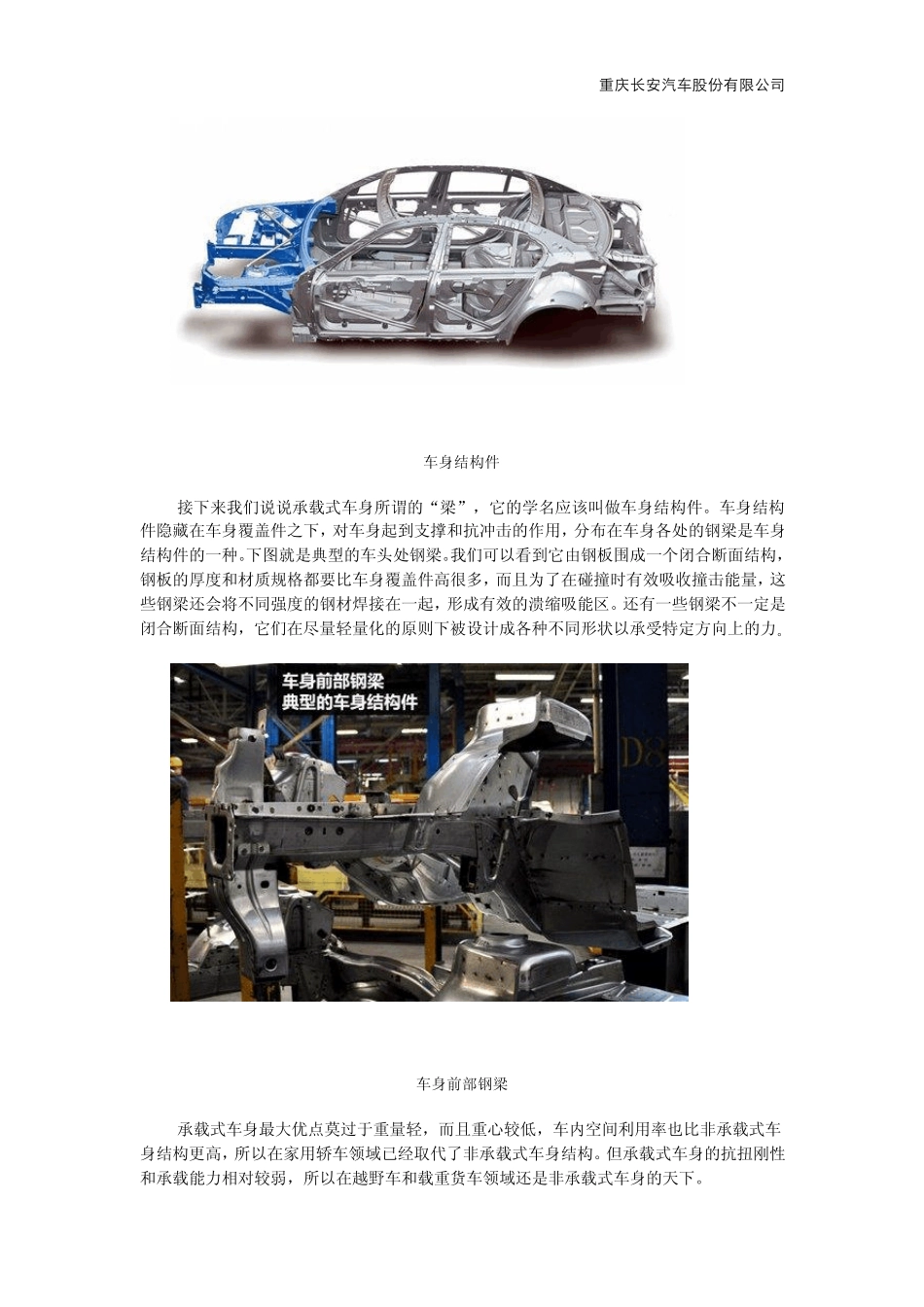

承载式车身与非承载式车身_第3页
3/6
重庆长安汽车股份有限公司 承载式车身与非承载式车身 在汽车的参数配置表中,有一项叫做“底盘结构”,各位一般能在这里看到的有两种:承载式和非承载式。这两种有什么区别呢?有些读者可能脱口而出:承载式车身的底部没有车身大梁,非承载式车身有大梁。没错,这就是它们最直观的区别,可是当今很多轿车也有“梁”啊!比如防撞钢梁、车身中部的高强度钢梁什么的,那能说轿车也是非承载式车身吗? 承载式车身 -------------------------------------------------- 对于家用车来说,非承载式车身最大的问题就是车身重量太大,因而随着汽车技术的发展,人们取消了非承载式结构中独立的刚性车架,整个车身成为一个单体结构,这就是承载式车身。 承载式车身 看到这里有些读者可能疑惑了,承载式车身没有“梁”?仅用钢板包裹出一个车身,在日常行驶中岂不是会像纸箱子一样脆弱?况且我们也经常听到厂家宣传说自己的轿车使用了多少兆帕的高强度钢梁,那么这里的“梁”和非承载式车身的“梁”有什么区别呢? 重庆长安汽车股份有限公司 承载式车身的一部分 承载式车身到底有没有“梁”,请各位仔细看下面这张图片,这是一个普通紧凑型车的车身半成品,我们可以看到车身的外壳、车顶和地板以及通常我们所说的A、B、C三根柱都是连接在一起的。在冲压阶段,钢板先被冲压成不同的形状,然后焊接成一个完整的车身。其实这些部件按照功能可以大致分为两种:车身覆盖件和结构件。 车身覆盖件 所谓覆盖件就是覆盖在车身表面的部件,基本上我们从车外看到的部分都属于覆盖件,例如车门、车顶、翼子板等等,它们通常起到美观和遮风挡雨的作用,一般都用厚度不超过1毫米的钢板冲压而成。我们平时所说的某辆车钢板的薄厚就是指这些部位。实际上这些部位对于车身强度的影响很有限,所以我们已经不能从车身覆盖件的薄厚来判断一辆车的碰撞安全性了。当然,较厚的钢板在抵御轻度刮蹭方面还是要更强一些。 重庆长安汽车股份有限公司 车身结构件 接下来我们说说承载式车身所谓的“梁”,它的学名应该叫做车身结构件。车身结构件隐藏在车身覆盖件之下,对车身起到支撑和抗冲击的作用,分布在车身各处的钢梁是车身结构件的一种。下图就是典型的车头处钢梁。我们可以看到它由钢板围成一个闭合断面结构,钢板的厚度和材质规格都要比车身覆盖件高很多,而且为了在碰撞时有效吸收撞击能量,这些钢梁还会将不同强度的钢材焊接在一起,形成有效的溃缩吸能区。还有一...
