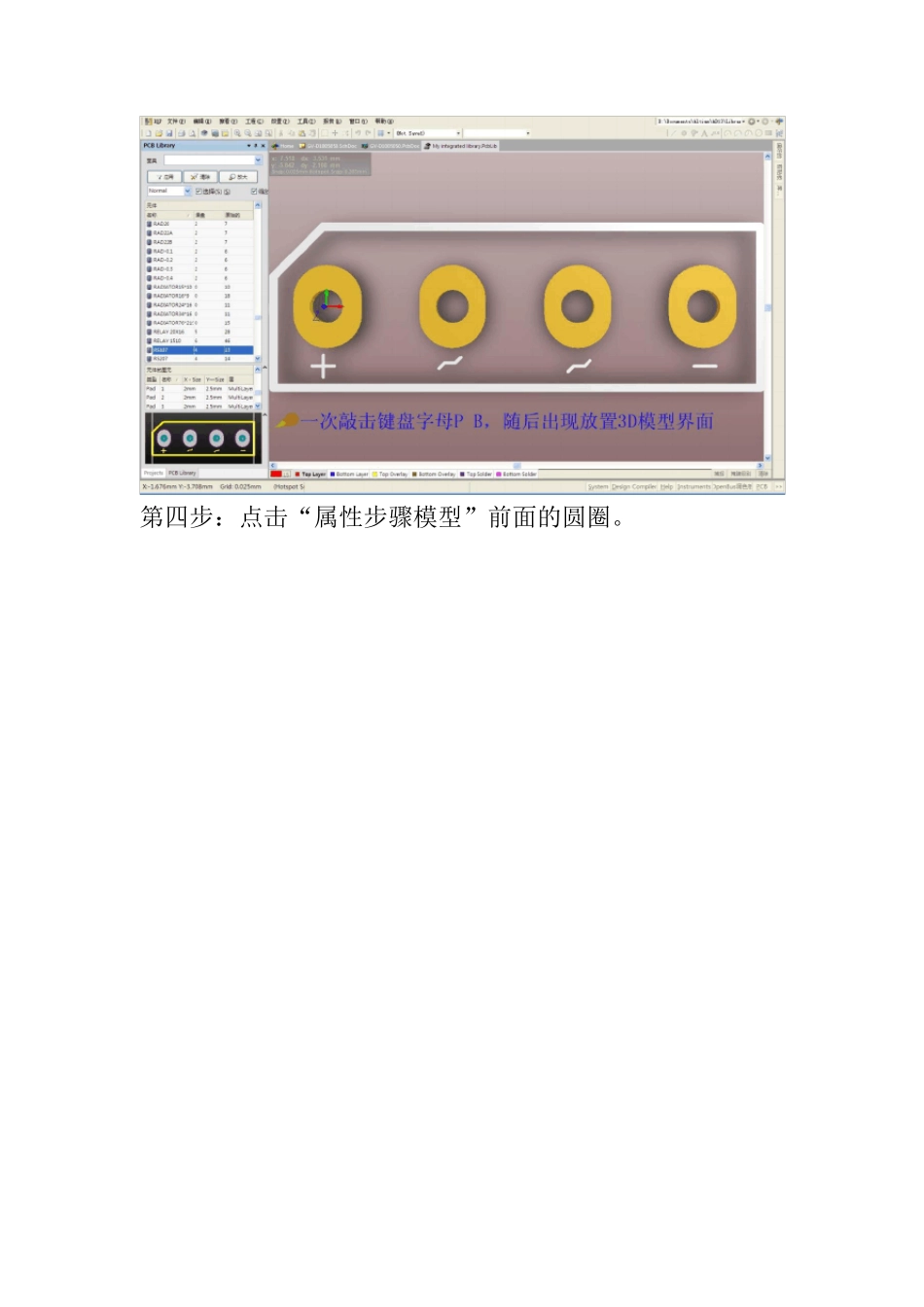

把solidwork的step文件导入到DXP的封装库里面使用_第2页
2/7

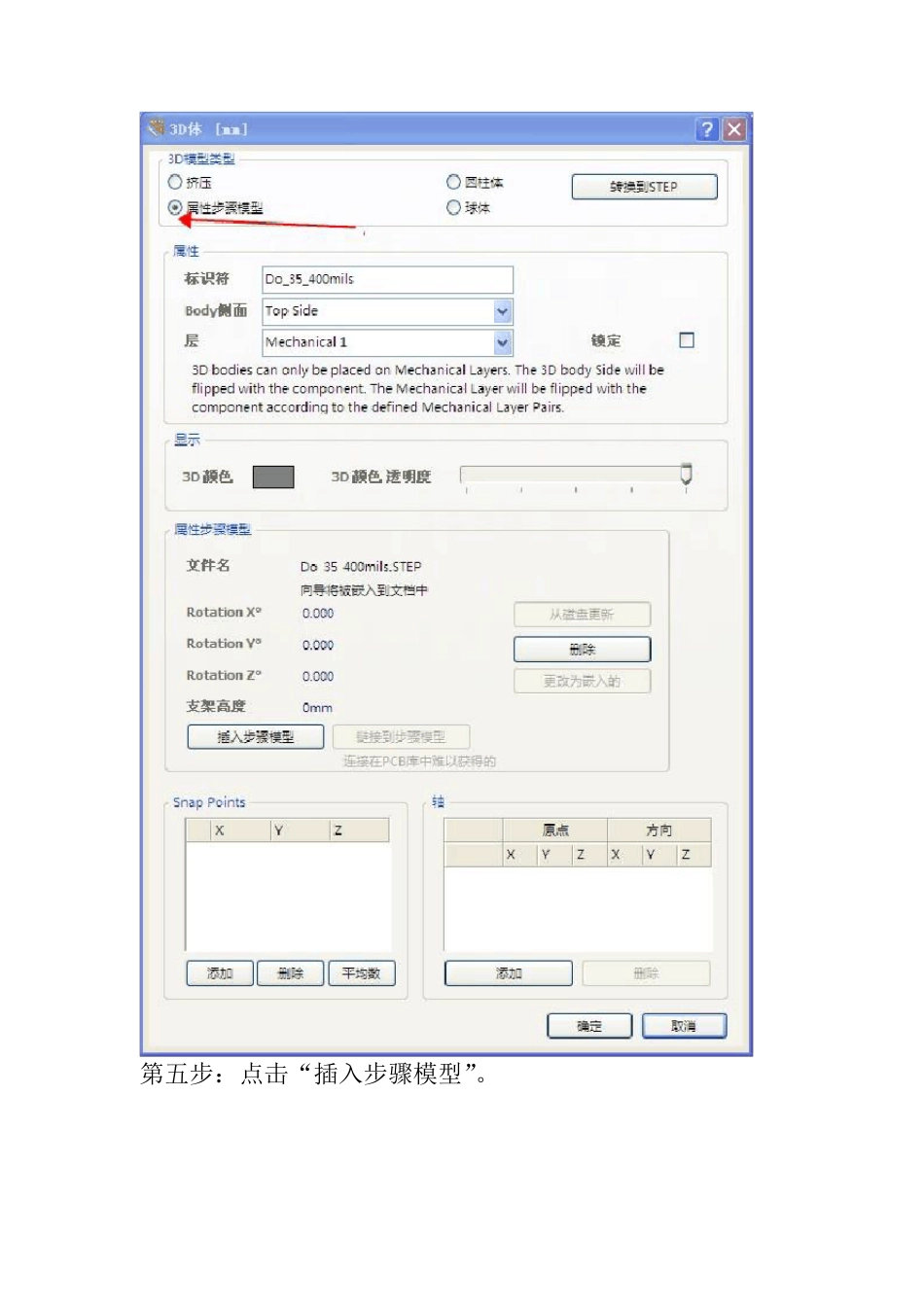

把solidwork的step文件导入到DXP的封装库里面使用_第3页
3/7
把step 文件导入到AD 的封装库其实很简单,只需要通过以下几个步骤就可以完成了。 第一步:点击封装库浏览器,右击需要导入3D 模型的元件封装,选择 Edit Footprint. 第二步:在封装库编辑界面,点击数字键 3,切换到3D 界面。 第三步:依次敲击键盘上的字母 P B,随后出现放置 3D 模型界面。 第四步:点击“属性步骤模型”前面的圆圈。 第五步:点击“插入步骤模型”。 第六步:选择对应的3D 模型。如 1N4148 二极管,焊盘间距是 400mils.就选择对应的3D 模型,点击打开。 第七步:点击确定 第八步:移动3D 模型到引脚焊盘中间,如果焊盘间距不对,移动焊盘对准3D 模型引脚即可。 利用自己做好的PCB 切换成3D 图后更好看。
