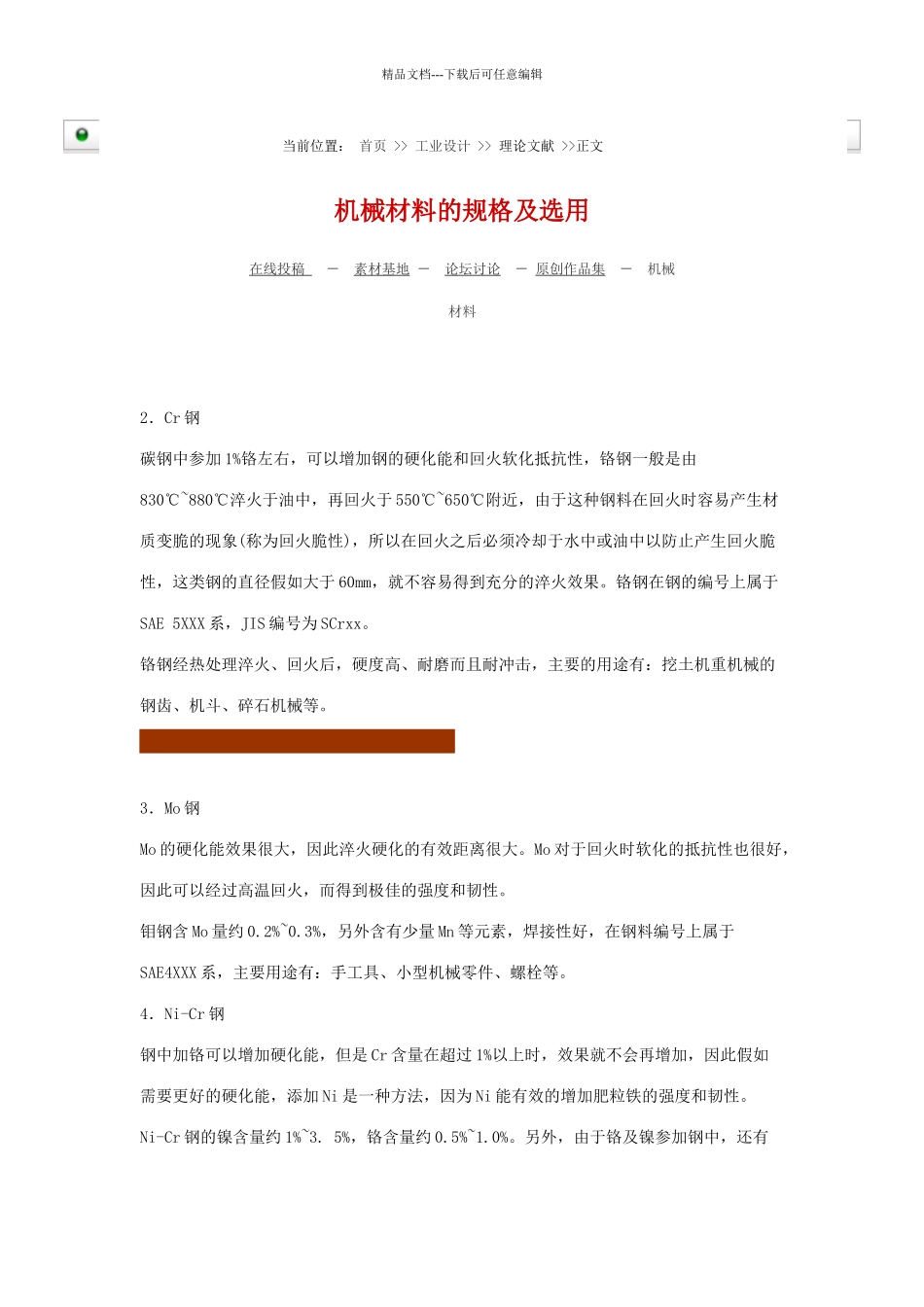

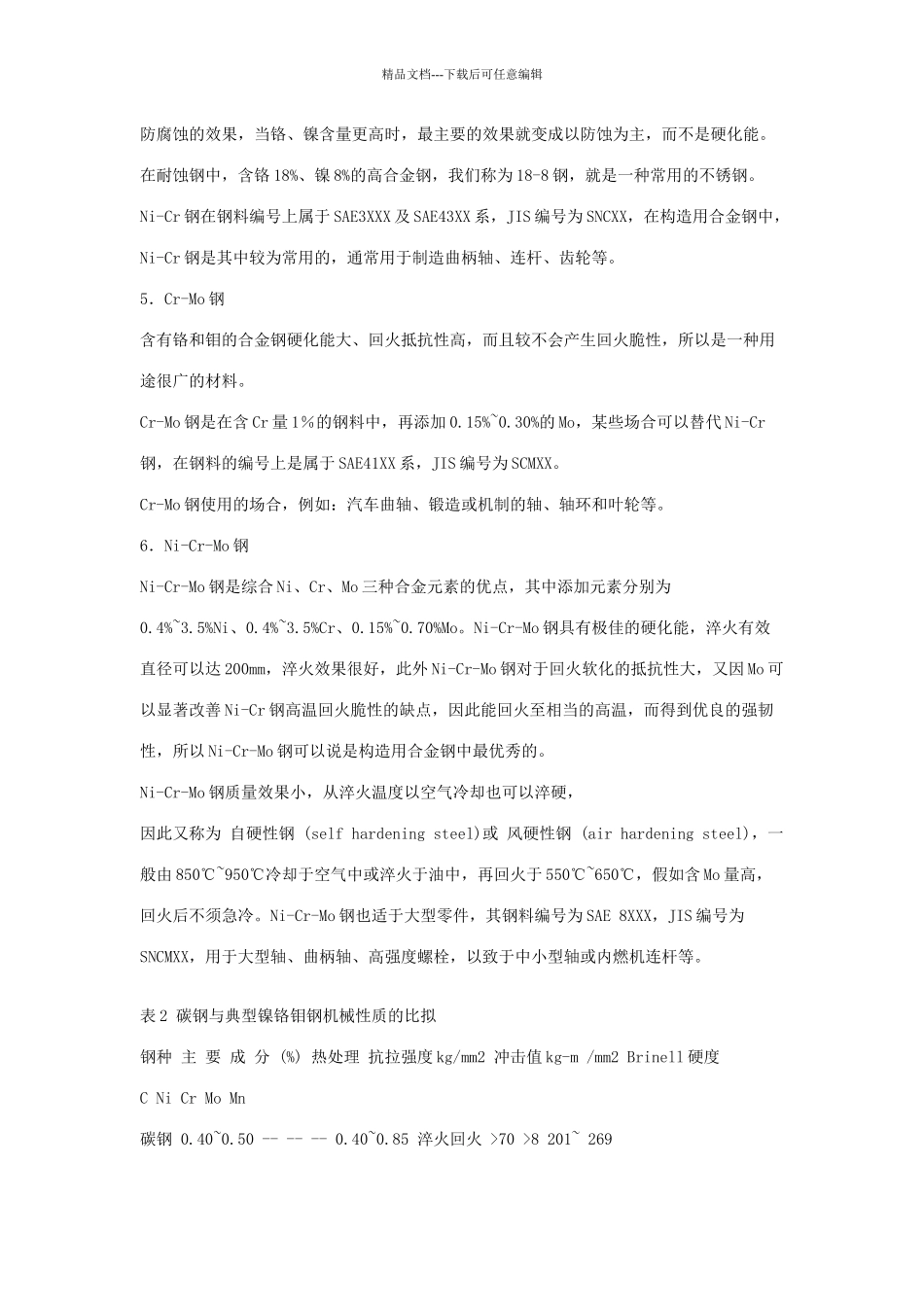

精品文档---下载后可任意编辑当前位置： 首页 >> 工业设计 >> 理论文献 >>正文机械材料的规格及选用在线投稿 － 素材基地 － 论坛讨论 － 原创作品集 － 机械材料2．Cr 钢碳钢中参加 1%铬左右，可以增加钢的硬化能和回火软化抵抗性，铬钢一般是由830℃~880℃淬火于油中，再回火于 550℃~650℃附近，由于这种钢料在回火时容易产生材质变脆的现象(称为回火脆性)，所以在回火之后必须冷却于水中或油中以防止产生回火脆性，这类钢的直径假如大于 60mm，就不容易得到充分的淬火效果。铬钢在钢的编号上属于SAE 5XXX 系，JIS 编号为 SCrxx。铬钢经热处理淬火、回火后，硬度高、耐磨而且耐冲击，主要的用途有：挖土机重机械的钢齿、机斗、碎石机械等。 3．Mo 钢Mo 的硬化能效果很大，因此淬火硬化的有效距离很大。Mo 对于回火时软化的抵抗性也很好，因此可以经过高温回火，而得到极佳的强度和韧性。钼钢含 Mo 量约 0.2%~0.3%，另外含有少量 Mn 等元素，焊接性好，在钢料编号上属于SAE4XXX 系，主要用途有：手工具、小型机械零件、螺栓等。4．Ni-Cr 钢钢中加铬可以增加硬化能，但是 Cr 含量在超过 1%以上时，效果就不会再增加，因此假如需要更好的硬化能，添加 Ni 是一种方法，因为 Ni 能有效的增加肥粒铁的强度和韧性。Ni-Cr 钢的镍含量约 1%~3. 5%，铬含量约 0.5%~1.0%。另外，由于铬及镍参加钢中，还有精品文档---下载后可任意编辑防腐蚀的效果，当铬、镍含量更高时，最主要的效果就变成以防蚀为主，而不是硬化能。在耐蚀钢中，含铬 18%、镍 8%的高合金钢，我们称为 18-8 钢，就是一种常用的不锈钢。Ni-Cr 钢在钢料编号上属于 SAE3XXX 及 SAE43XX 系，JIS 编号为 SNCXX，在构造用合金钢中，Ni-Cr 钢是其中较为常用的，通常用于制造曲柄轴、连杆、齿轮等。5．Cr-Mo 钢含有铬和钼的合金钢硬化能大、回火抵抗性高，而且较不会产生回火脆性，所以是一种用途很广的材料。Cr-Mo 钢是在含 Cr 量 1％的钢料中，再添加 0.15%~0.30%的 Mo，某些场合可以替代 Ni-Cr钢，在钢料的编号上是属于 SAE41XX 系，JIS 编号为 SCMXX。Cr-Mo 钢使用的场合，例如：汽车曲轴、锻造或机制的轴、轴环和叶轮等。6．Ni-Cr-Mo 钢Ni-Cr-Mo 钢是综合 Ni、Cr、Mo 三种合金元素的优点，其中添加元素分别为0.4%~3.5%Ni、0.4%~3.5%Cr、0.15%~0.70%Mo。Ni-Cr-Mo 钢具有极佳的硬化能，淬火有效直径可以达 200mm，...
