机电工程实务重点内容

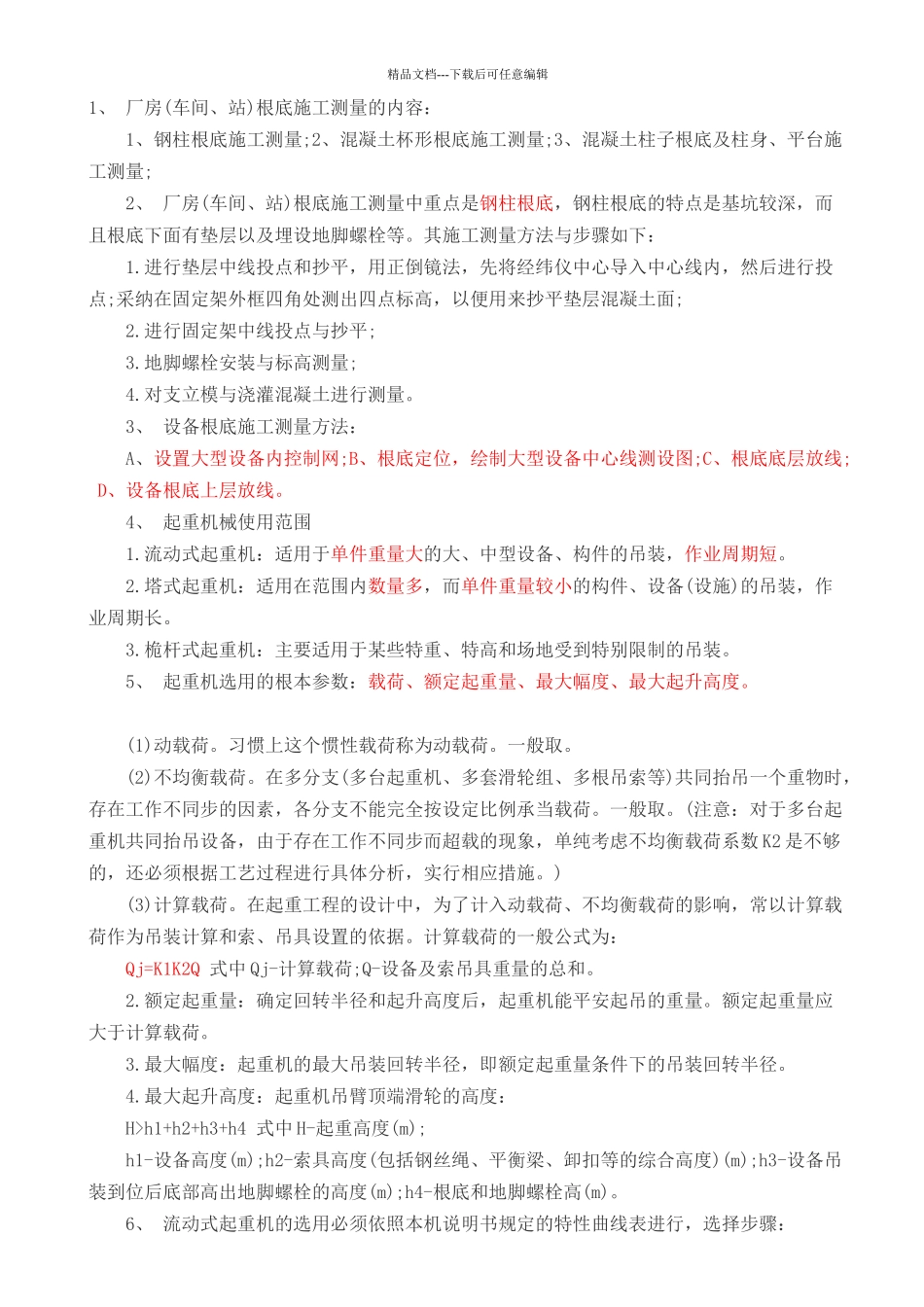

精品文档---下载后可任意编辑1、 厂房(车间、站)根底施工测量的内容： 1、钢柱根底施工测量;2、混凝土杯形根底施工测量;3、混凝土柱子根底及柱身、平台施工测量; 2、 厂房(车间、站)根底施工测量中重点是钢柱根底，钢柱根底的特点是基坑较深，而且根底下面有垫层以及埋设地脚螺栓等。其施工测量方法与步骤如下： 1.进行垫层中线投点和抄平，用正倒镜法，先将经纬仪中心导入中心线内，然后进行投点;采纳在固定架外框四角处测出四点标高，以便用来抄平垫层混凝土面; 2.进行固定架中线投点与抄平; 3.地脚螺栓安装与标高测量; 4.对支立模与浇灌混凝土进行测量。 3、 设备根底施工测量方法： A、设置大型设备内控制网;B、根底定位，绘制大型设备中心线测设图;C、根底底层放线; D、设备根底上层放线。 4、 起重机械使用范围 1.流动式起重机：适用于单件重量大的大、中型设备、构件的吊装，作业周期短。 2.塔式起重机：适用在范围内数量多，而单件重量较小的构件、设备(设施)的吊装，作业周期长。 3.桅杆式起重机：主要适用于某些特重、特高和场地受到特别限制的吊装。 5、 起重机选用的根本参数：载荷、额定起重量、最大幅度、最大起升高度。 (1)动载荷。习惯上这个惯性载荷称为动载荷。一般取。 (2)不均衡载荷。在多分支(多台起重机、多套滑轮组、多根吊索等)共同抬吊一个重物时，存在工作不同步的因素，各分支不能完全按设定比例承当载荷。一般取。(注意：对于多台起重机共同抬吊设备，由于存在工作不同步而超载的现象，单纯考虑不均衡载荷系数 K2 是不够的，还必须根据工艺过程进行具体分析，实行相应措施。) (3)计算载荷。在起重工程的设计中，为了计入动载荷、不均衡载荷的影响，常以计算载荷作为吊装计算和索、吊具设置的依据。计算载荷的一般公式为： Qj=K1K2Q 式中 Qj-计算载荷;Q-设备及索吊具重量的总和。 2.额定起重量：确定回转半径和起升高度后，起重机能平安起吊的重量。额定起重量应大于计算载荷。 3.最大幅度：起重机的最大吊装回转半径，即额定起重量条件下的吊装回转半径。 4.最大起升高度：起重机吊臂顶端滑轮的高度： H>h1+h2+h3+h4 式中 H-起重高度(m); h1-设备高度(m);h2-索具高度(包括钢丝绳、平衡梁、卸扣等的综合高度)(m);h3-设备吊装到位后底部高出地脚螺栓的高度(m);h4-根底和地脚螺栓高(m)。 6、 流动式起重机的选用必须依照本机说明书规定的特性曲线表进行，选择步骤：精品文档---下载...
