抗震支架安装技术要求

抗震支架安装技术要求_第1页
1/11
抗震支架安装技术要求_第2页
2/11
抗震支架安装技术要求_第3页
3/11

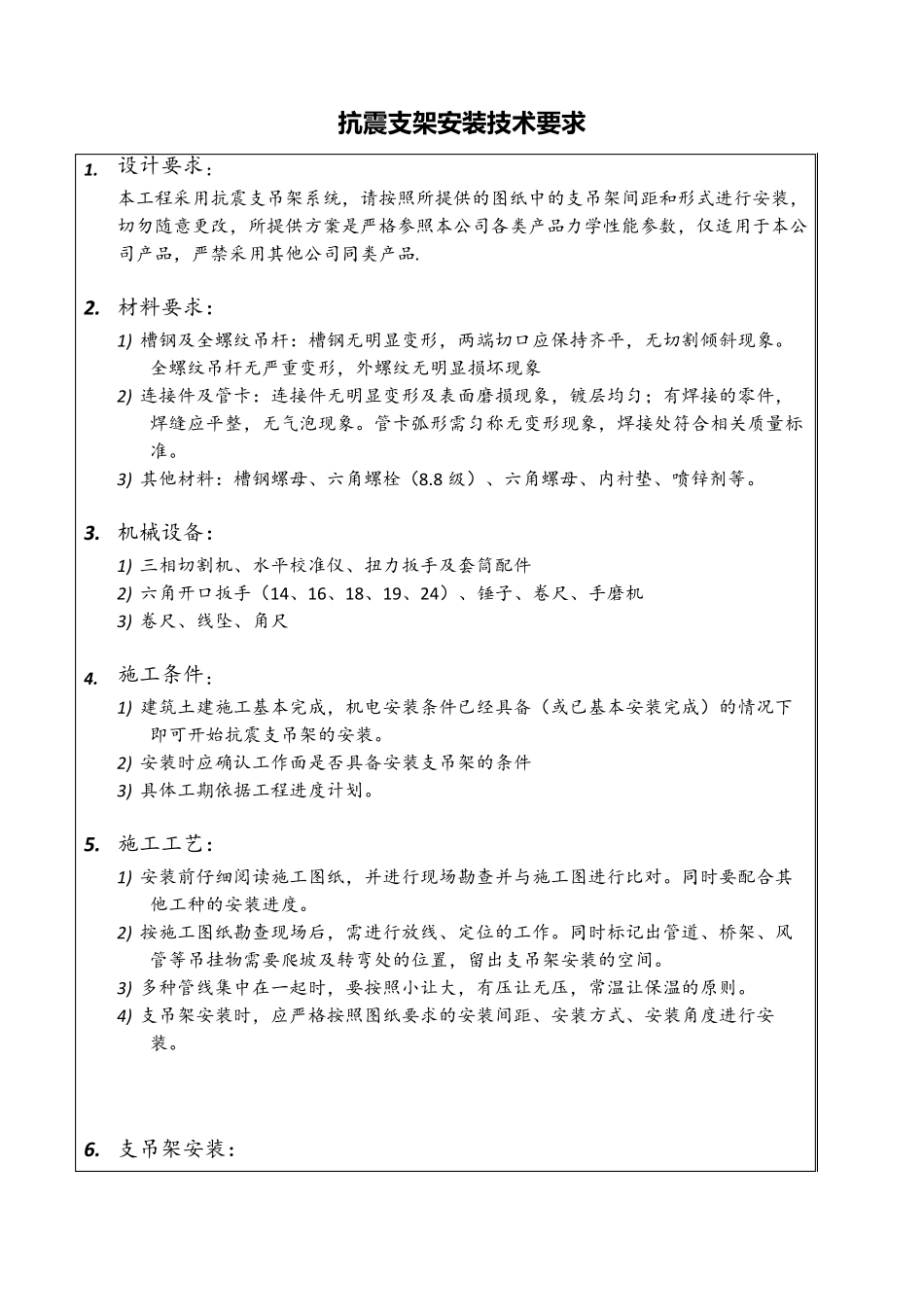

抗 震 支 架 安装技术要求 1. 设计要求: 本工程采用抗震支吊架系统,请按照所提供的图纸中的支吊架间距和形式进行安装,切勿随意更改,所提供方案是严格参照本公司各类产品力学性能参数,仅适用于本公司产品,严禁采用其他公司同类产品. 2. 材料要求: 1) 槽钢及全螺纹吊杆:槽钢无明显变形,两端切口应保持齐平,无切割倾斜现象。全螺纹吊杆无严重变形,外螺纹无明显损坏现象 2) 连接件及管卡:连接件无明显变形及表面磨损现象,镀层均匀;有焊接的零件,焊缝应平整,无气泡现象。管卡弧形需匀称无变形现象,焊接处符合相关质量标准。 3) 其他材料:槽钢螺母、六角螺栓(8.8 级)、六角螺母、内衬垫、喷锌剂等。 3. 机械设备: 1) 三相切割机、水平校准仪、扭力扳手及套筒配件 2) 六角开口扳手(14、16、18、19、24)、锤子、卷尺、手磨机 3) 卷尺、线坠、角尺 4. 施工条件: 1) 建筑土建施工基本完成,机电安装条件已经具备(或已基本安装完成)的情况下即可开始抗震支吊架的安装。 2) 安装时应确认工作面是否具备安装支吊架的条件 3) 具体工期依据工程进度计划。 5. 施工工艺: 1) 安装前仔细阅读施工图纸,并进行现场勘查并与施工图进行比对。同时要配合其他工种的安装进度。 2) 按施工图纸勘查现场后,需进行放线、定位的工作。同时标记出管道、桥架、风管等吊挂物需要爬坡及转弯处的位置,留出支吊架安装的空间。 3) 多种管线集中在一起时,要按照小让大,有压让无压,常温让保温的原则。 4) 支吊架安装时,应严格按照图纸要求的安装间距、安装方式、安装角度进行安装。 6. 支吊架安装: 一.锚栓安装 1. 自扩底锚栓组成部分: 2.先确定需固定的锚栓规格。 3.钻孔 3-1:在混凝土上确定钻孔定位点,根据选取的锚栓规格选择对应的冲击钻头(可以使用工具测量锥头部分最大直径)。 3-2:钻孔深度,比后扩底锚栓套管长度深 5-10mm 为宜。 4.清孔:清楚孔内灰尘及其他杂质。 5.放入锚栓: 放入时建议将不要去除螺母,以防止套管后退,影响安装。 6.后扩底锚栓放置到位后将螺母和平垫去除,使用专用敲击套筒敲击到位。 敲击套筒工具 安装到位后的套管不能高于混凝土安装平面 7.置入锚固物。 8.锁紧,安装到位。 二.抗震支架的形式主要有四种:单水管系统、单风管系统、单桥架系统、组合系统。现对这四种支架的安装步骤进行简要的说明: . 1 单管的安装步骤: 根据单管的安装...
