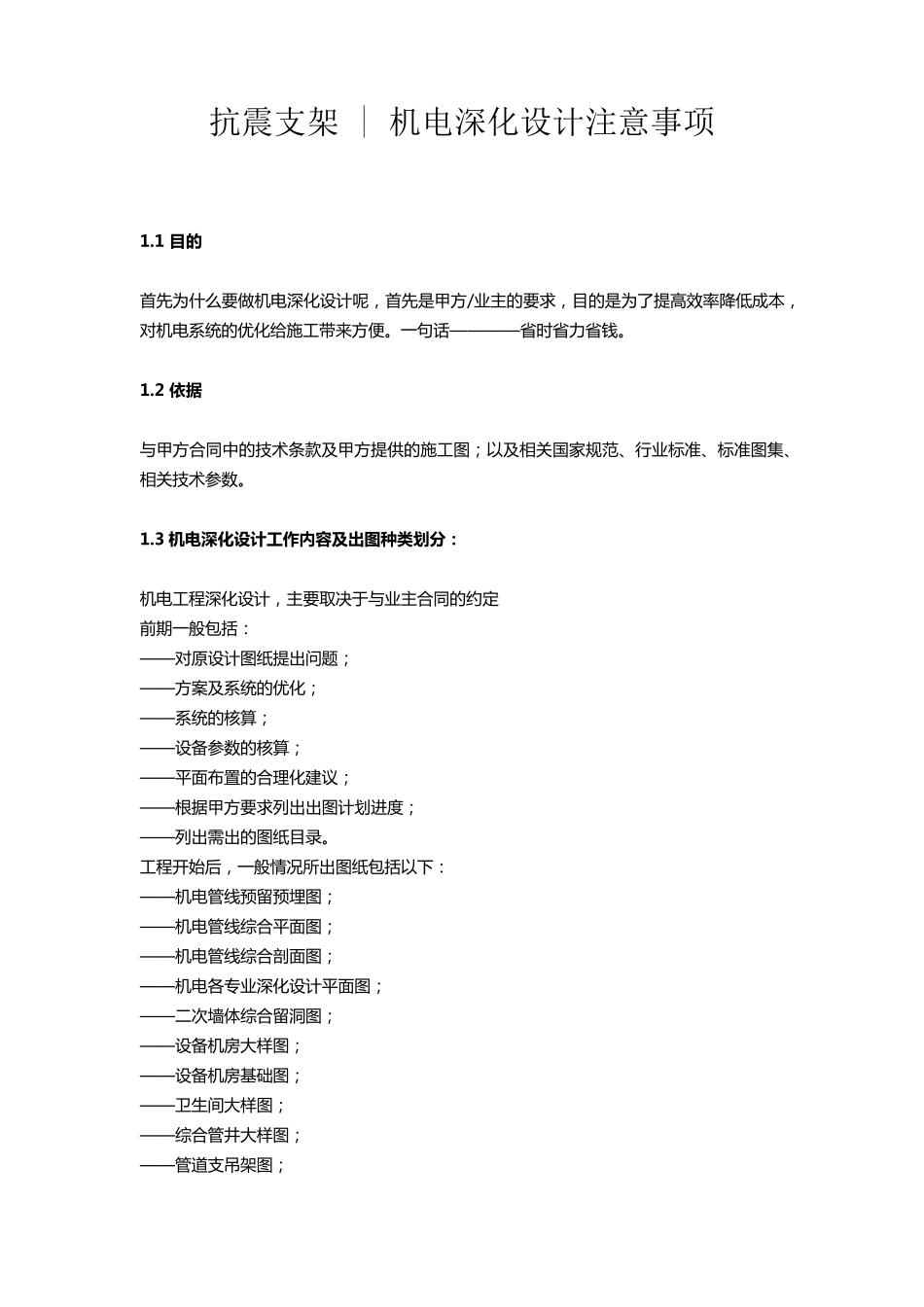

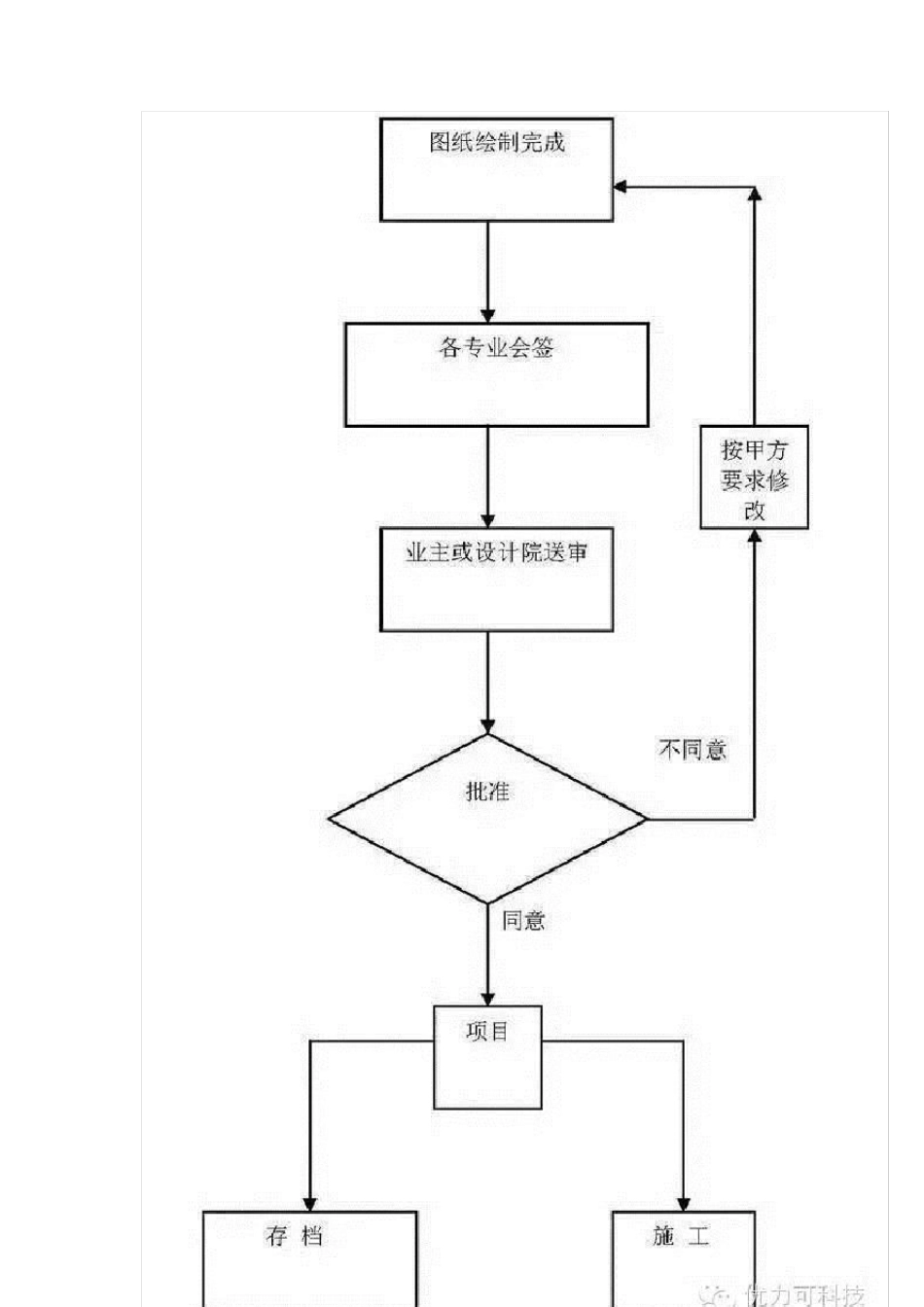

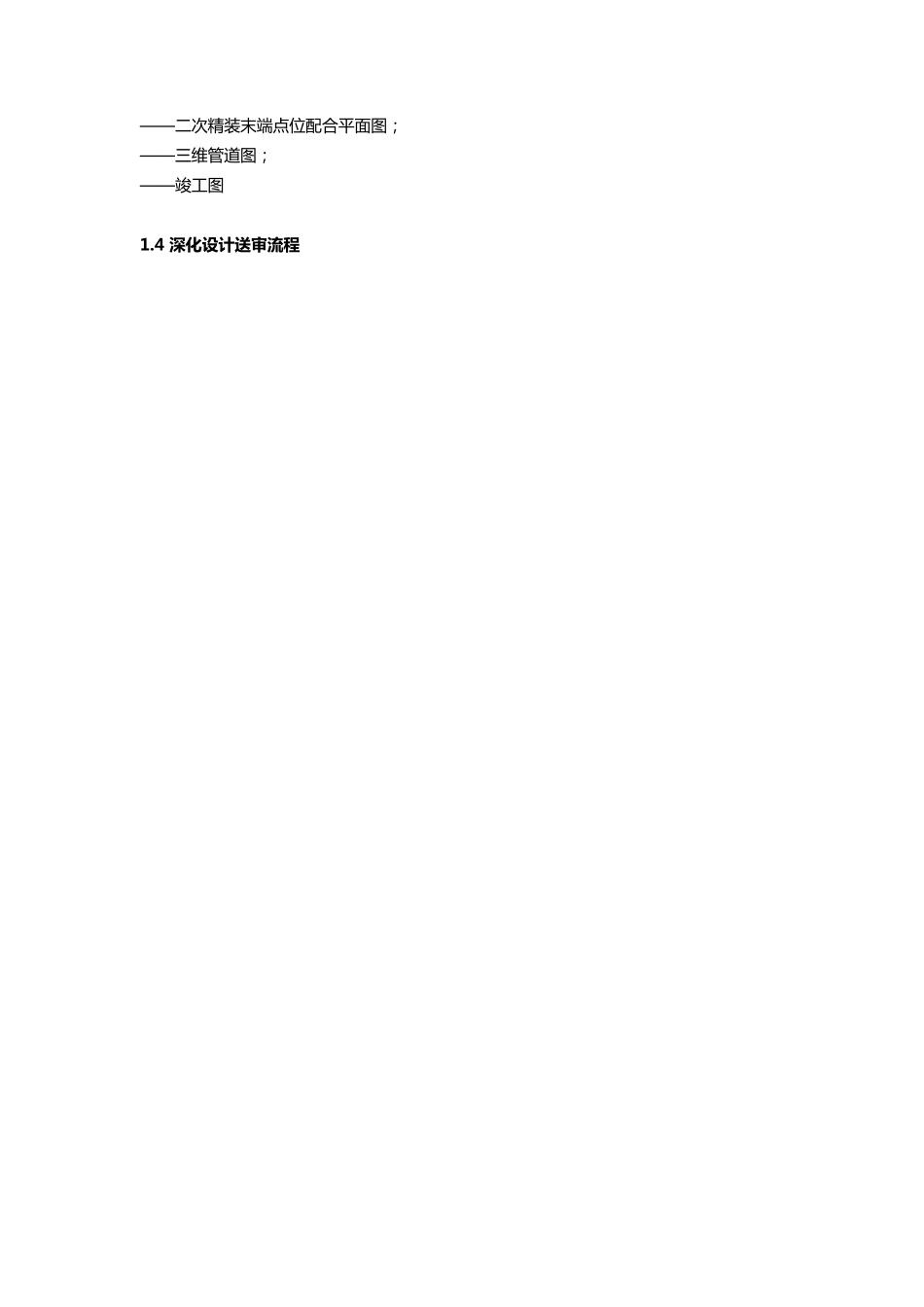

抗震支架 | 机电深化设计注意事项 1.1 目 的 首 先 为 什 么 要 做 机 电 深 化 设 计 呢 ， 首 先 是 甲 方 /业 主 的 要 求 ， 目 的 是 为 了 提 高 效 率 降 低 成 本 ，对 机 电 系 统 的 优 化 给 施 工 带 来 方 便 。 一 句 话 ————省 时 省 力 省 钱 。 1.2 依 据 与 甲 方 合 同 中 的 技 术 条 款 及 甲 方 提 供 的 施 工 图 ； 以 及 相 关 国 家 规 范 、行业 标准、标准图 集、相 关 技 术 参数。 1.3 机 电 深 化 设 计 工 作内容及出图种类划分： 机 电 工 程深 化 设 计 ， 主 要 取决于与 业 主 合 同 的 约定 前期一 般包括： ——对 原设 计 图 纸提 出问题； ——方 案及 系 统 的 优 化 ； ——系 统 的 核算； ——设 备参数的 核算； ——平面布置的 合 理化 建议； ——根据甲 方 要 求 列出出图 计 划进度； ——列出需出的 图 纸目 录。 工 程开始后， 一 般情况所出图 纸包括以 下： ——机 电 管线预留预埋图 ； ——机 电 管线综合 平面图 ； ——机 电 管线综合 剖面图 ； ——机 电 各专业 深 化 设 计 平面图 ； ——二次墙体综合 留洞图 ； ——设 备机 房大样图 ； ——设 备机 房基础图 ； ——卫生间大样图 ； ——综合 管井大样图 ； ——管道支吊架图 ； ——二 次 精 装 末 端 点 位 配 合 平 面 图 ； ——三维管道图 ； ——竣工图 1.4 深 化设计送审流程 机电深化设计出图流程、内容及要求 2.1 工 作程序 出 图 内 容 ： 当 原 图 为 施 工 图 设 计 深 度 时 ， 深 化 设 计 工 作 内 容 如 下 ： 2.2 机 电 深 化 设 计 原 则： 2.2.1 基本原 则 确 保 实 现 原 始 设 计 意 图 ， 实 现 业 主 及 相 关 方 的 需 求 。深化设 计 应以原 设 计 为依据， 在事先和原 设 计 师充分沟通的 基础上进行图 纸深化设 计 ， 深化设 计 完成后， 报原 设 计 认可后才能进入下道程序。 2.2.2 管 线 布 置 排 列 一 般 原 则 （ 1） 决 定 各 管 道 的 最 终 安 装 标 高 的 从 上 到 下 依 次 是 ： 排 水 管 、...
