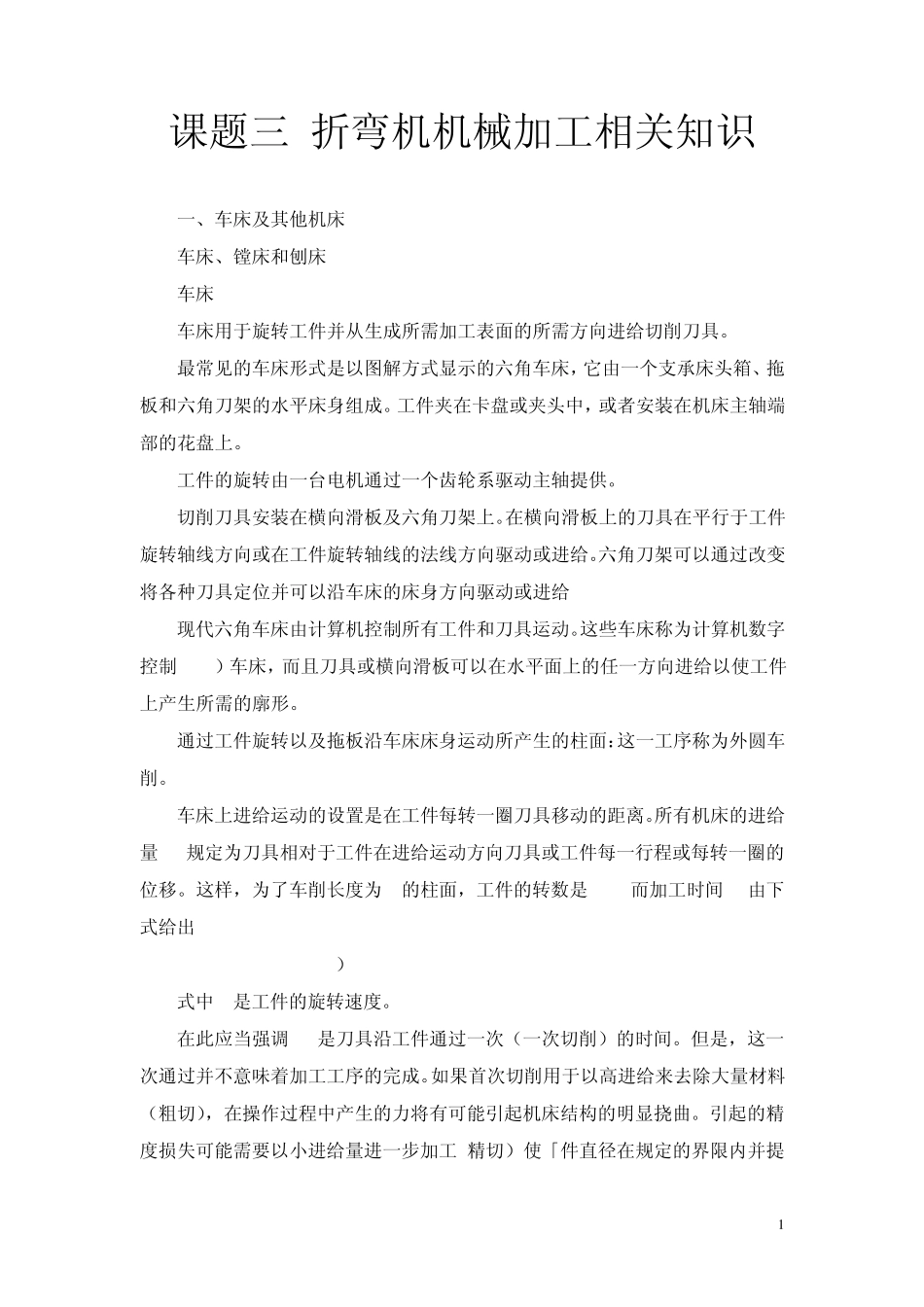

1 课题三 折弯机机械加工相关知识 一、车床及其他机床 车床、镗床和刨床 车床 车床用于旋转工件并从生成所需加工表面的所需方向进给切削刀具。 最常见的车床形式是以图解方式显示的六角车床，它由一个支承床头箱、拖板和六角刀架的水平床身组成。工件夹在卡盘或夹头中，或者安装在机床主轴端部的花盘上。 工件的旋转由一台电机通过一个齿轮系驱动主轴提供。 切削刀具安装在横向滑板及六角刀架上。在横向滑板上的刀具在平行于工件旋转轴线方向或在工件旋转轴线的法线方向驱动或进给。六角刀架可以通过改变将各种刀具定位并可以沿车床的床身方向驱动或进给. 现代六角车床由计算机控制所有工件和刀具运动。这些车床称为计算机数字控制(CNC）车床，而且刀具或横向滑板可以在水平面上的任一方向进给以使工件上产生所需的廓形。 通过工件旋转以及拖板沿车床床身运动所产生的柱面：这一工序称为外圆车削。 车床上进给运动的设置是在工件每转一圈刀具移动的距离。所有机床的进给量 f规定为刀具相对于工件在进给运动方向刀具或工件每一行程或每转一圈的位移。这样，为了车削长度为 l的柱面，工件的转数是 l/f,而加工时间 t,由下式给出 T=l/(fn） 式中 n是工件的旋转速度。 在此应当强调 t?是刀具沿工件通过一次（一次切削）的时间。但是，这一次通过并不意味着加工工序的完成。如果首次切削用于以高进给来去除大量材料（粗切），在操作过程中产生的力将有可能引起机床结构的明显挠曲。引起的精度损失可能需要以小进给量进一步加工(精切）使「件直径在规定的界限内并提 2 供光滑的加工表面。由于这些原因在粗切时常被加工成稍大一点的尺寸，留下少量材料在随后的精加工中去除。 二、砂轮与磨床 砂轮 砂轮由许多小砂粒组成，通过粘接材料固定在一起它完全可以称为带有很多齿的切削刀具，因为砂轮面上每个凸出物切削下的小切屑与先前介绍的切削刀具切下的切屑类似。两种极为常用的砂粒是金刚砂和氧化铝，都是晶体状态。晶体被碾碎，产生的砂的颗粒，按大小分类，再用某些材料如陶化土、玻璃、橡胶、虫胶或酚醛树脂粘接。砂轮的切削面可以是周边、侧而或两者都是。 当小砂粒的切削刃变钝，切削力增大时则从粘接材料中拉出这些钝的颗粒。这就暴露出新的颗粒，即称为砂轮的自然磨损。如果砂轮切削面的廓形包含太锋利的角，在该点的砂粒没有得到足够的支承并因砂粒过早地从粘接材料中拉出而引起砂轮的快速磨损。 有许多切削刃都有断续...
