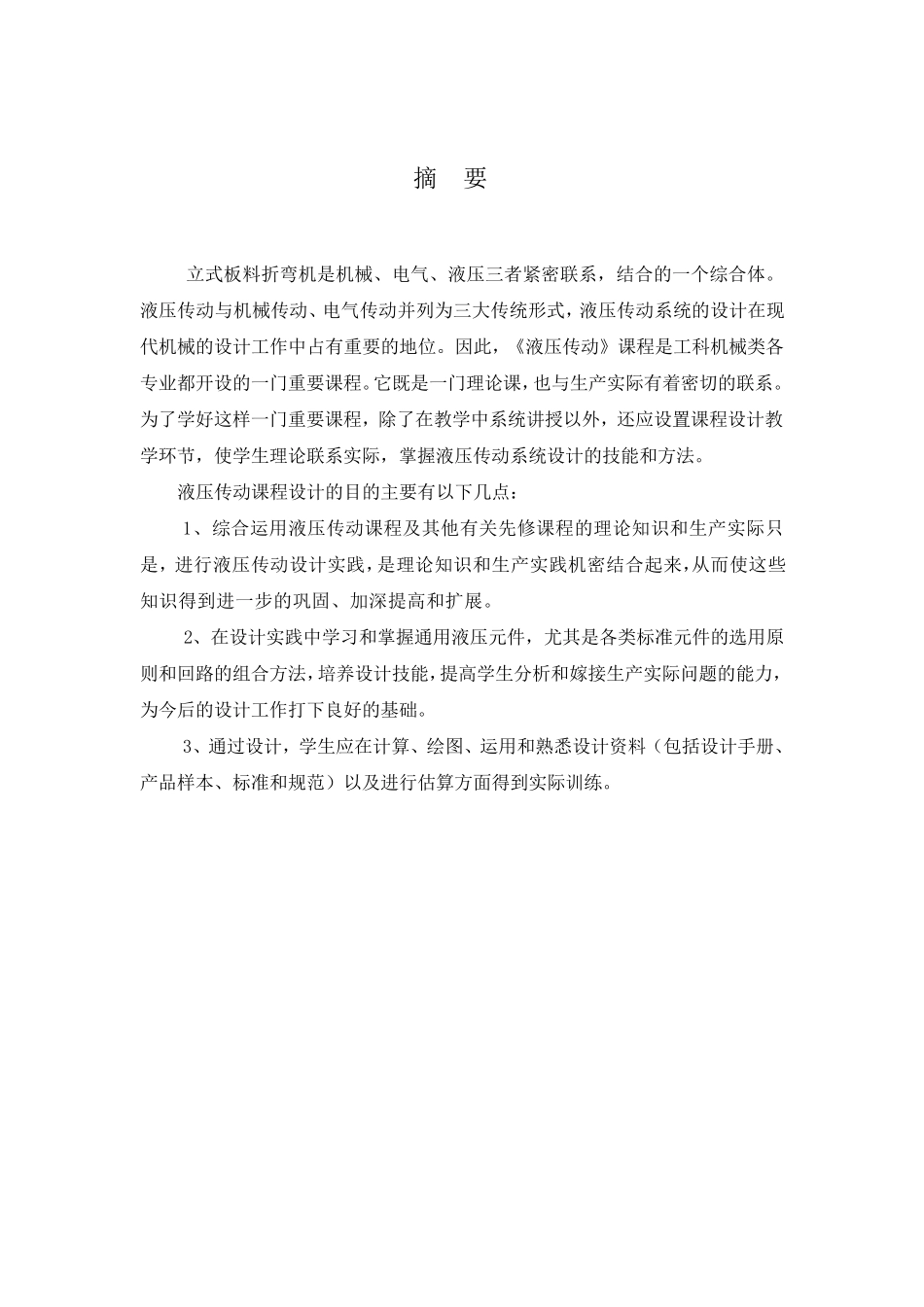

折弯机液压系统设计 摘 要 立式板料折弯机是机械、电气、液压三者紧密联系，结合的一个综合体。液压传动与机械传动、电气传动并列为三大传统形式，液压传动系统的设计在现代机械的设计工作中占有重要的地位。因此，《液压传动》课程是工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方法。 液压传动课程设计的目的主要有以下几点： 1、综合运用液压传动课程及其他有关先修课程的理论知识和生产实际只是，进行液压传动设计实践，是理论知识和生产实践机密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展。 2、在设计实践中学习和掌握通用液压元件，尤其是各类标准元件的选用原则和回路的组合方法，培养设计技能，提高学生分析和嫁接生产实际问题的能力，为今 后 的设计工作打 下良 好的基 础 。 3、通过 设计，学生应在计算 、绘 图 、运用和熟 悉 设计资 料（ 包 括 设计手 册 、产品 样本 、标准和规 范 ） 以及进行估 算 方面 得到实际训 练 。 目 录 摘要 1 任务分析----------------------------------------------------------------------------------------1 1 .1 技术要求--------------------------------------------------------------------------------1 1 .2 任务分析--------------------------------------------------------------------------------1 2 方案的确定------------------------------------------------------------------------------------2 2.1 运动情况分析---------------------------------------------------------------------------2 2.1.1 变压式节流调速回-------------------------------------------------------------2 2.1.2 容积调速回路------------------------------------------------------------------2 3 负载与运动分析 ----------------------------------------------------------------------------3 4 负载图和速度图的绘制 ------------------------------------------------------------------4 5 液压缸主要参数的确定---------------------------------------------------------------------5 6 统液压图的拟定------------...
