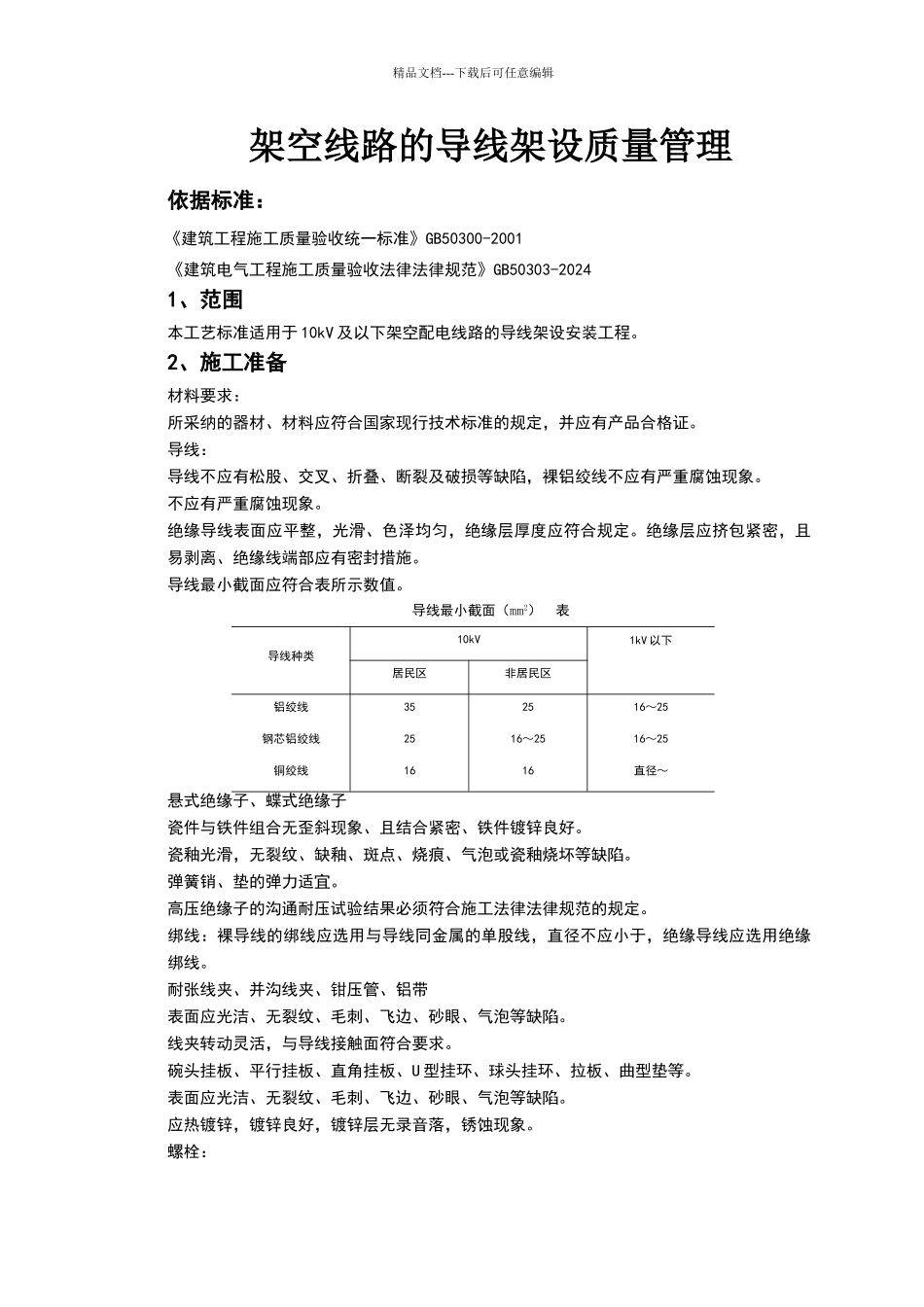

架空线路的导线架设质量管理

精品文档---下载后可任意编辑架空线路的导线架设质量管理依据标准：《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收法律法律规范》GB50303-20241、范围本工艺标准适用于 10kV 及以下架空配电线路的导线架设安装工程。2、施工准备材料要求：所采纳的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。导线：导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。不应有严重腐蚀现象。绝缘导线表面应平整，光滑、色泽均匀，绝缘层厚度应符合规定。绝缘层应挤包紧密，且易剥离、绝缘线端部应有密封措施。导线最小截面应符合表所示数值。导线最小截面（mm2） 表导线种类10kV1kV 以下居民区非居民区铝绞线钢芯铝绞线铜绞线3525162516～251616～2516～25直径～悬式绝缘子、蝶式绝缘子瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。弹簧销、垫的弹力适宜。高压绝缘子的沟通耐压试验结果必须符合施工法律法律规范的规定。绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于，绝缘导线应选用绝缘绑线。耐张线夹、并沟线夹、钳压管、铝带表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。线夹转动灵活，与导线接触面符合要求。碗头挂板、平行挂板、直角挂板、U 型挂环、球头挂环、拉板、曲型垫等。表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。螺栓：精品文档---下载后可任意编辑螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。螺杆与螺母的配合应良好，加大尺寸的内螺纹与有镀层的外螺纹配合，其公差应符合现行国家标准《普通螺纹直径 1～300mm 公差》的粗牙三级标准。螺栓宜有防松装置，防松装置弹力应适宜，厚度应符合规定。其它材料：电力复合脂、砂纸、油漆等。主要机具：紧线器、倒链、开口滑轮、放线架、活扳手、油压线钳、手锤、钢锯、刀锯，细钢丝刷等。斧子、铁线、大小尼龙绳、挑杆、竹梯、温度计、望远镜、脚扣、安全带、手推车等。作业条件：拉线已安装完毕。线路上障碍物处理完毕，放线时通过其它线路的越线保护架搭设完毕。导线截面在 150m㎡以上或线路较长时，在线路首端（紧线处）打好紧线用的地锚钎子。3、操作工艺工艺流程：放线→紧线→绝缘子绑扎→搭接过引线、引下线放线：将导线运到线路首端（紧线处），用放线架架好线...
