抽油泵产品电子版介绍

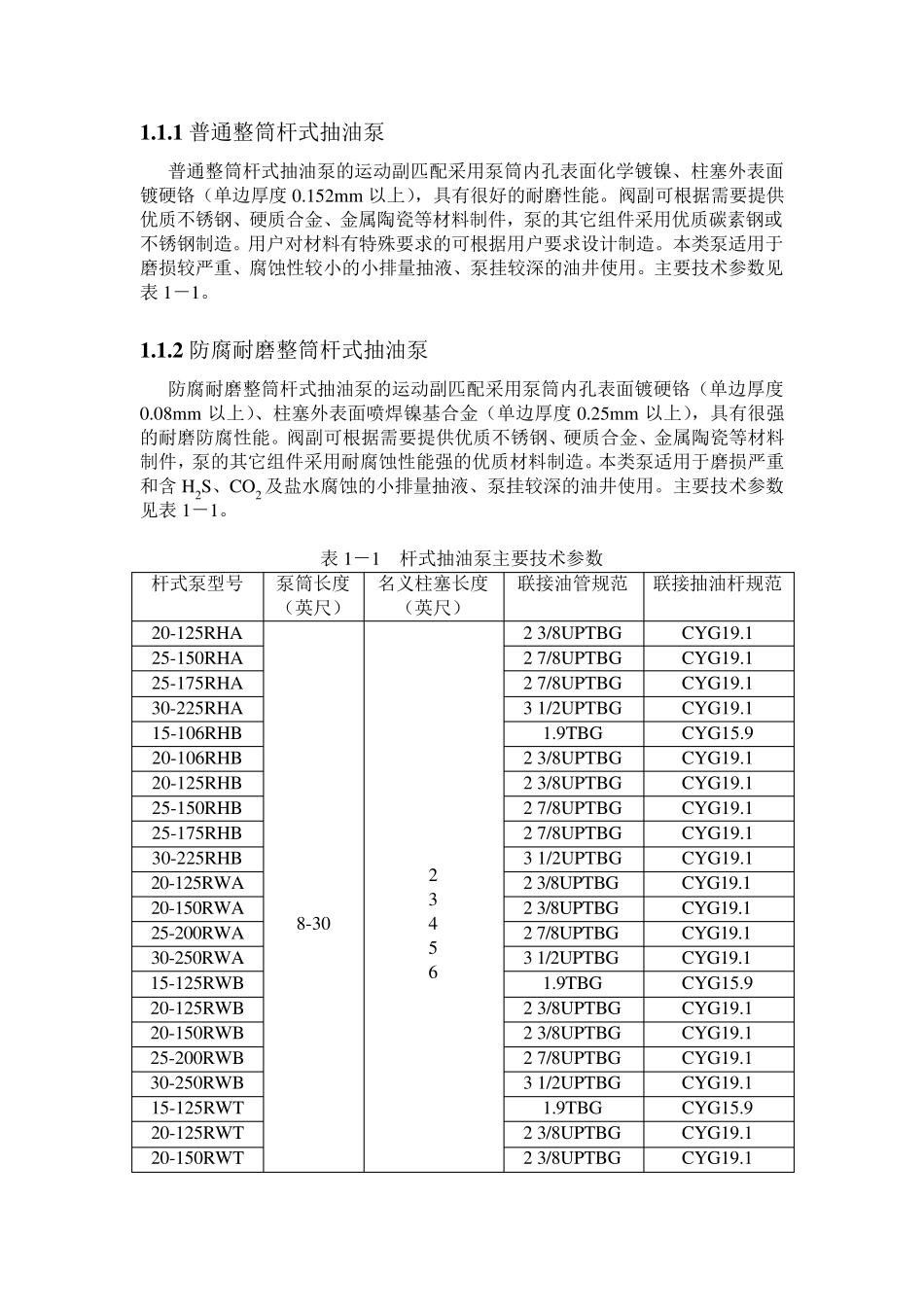

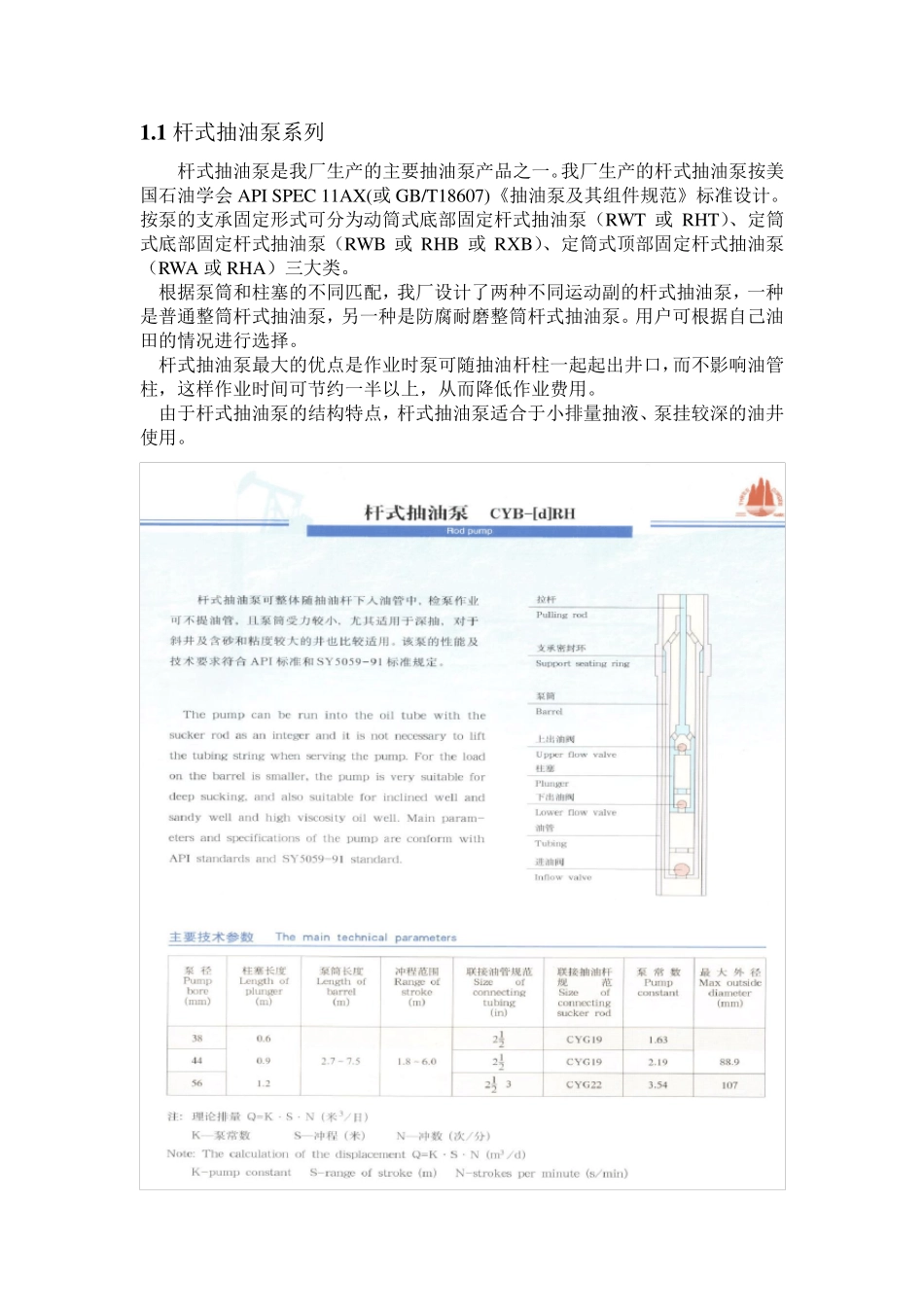

1 .1 杆式抽油泵系列 杆式抽油泵是我厂生产的主要抽油泵产品之一。我厂生产的杆式抽油泵按美国石油学会API SPEC 11AX(或GB/T18607)《抽油泵及其组件规范》标准设计。按泵的支承固定形式可分为动筒式底部固定杆式抽油泵（RWT 或RHT）、定筒式底部固定杆式抽油泵（RWB 或RHB 或RXB）、定筒式顶部固定杆式抽油泵（RWA 或RHA）三大类。 根据泵筒和柱塞的不同匹配，我厂设计了两种不同运动副的杆式抽油泵，一种是普通整筒杆式抽油泵，另一种是防腐耐磨整筒杆式抽油泵。用户可根据自己油田的情况进行选择。 杆式抽油泵最大的优点是作业时泵可随抽油杆柱一起起出井口，而不影响油管柱，这样作业时间可节约一半以上，从而降低作业费用。 由于杆式抽油泵的结构特点，杆式抽油泵适合于小排量抽液、泵挂较深的油井使用。 1 .1 .1 普通整筒杆式抽油泵 普通整筒杆式抽油泵的运动副匹配采用泵筒内孔表面化学镀镍、柱塞外表面镀硬铬（单边厚度 0.152mm 以上），具有很好的耐磨性能。阀副可根据需要提供优质不锈钢、硬质合金、金属陶瓷等材料制件，泵的其它组件采用优质碳素钢或不锈钢制造。用户对材料有特殊要求的可根据用户要求设计制造。本类泵适用于磨损较严重、腐蚀性较小的小排量抽液、泵挂较深的油井使用。主要技术参数见表1－1。 1 .1 .2 防腐耐磨整筒杆式抽油泵 防腐耐磨整筒杆式抽油泵的运动副匹配采用泵筒内孔表面镀硬铬（单边厚度0.08mm 以上）、柱塞外表面喷焊镍基合金（单边厚度 0.25mm 以上），具有很强的耐磨防腐性能。阀副可根据需要提供优质不锈钢、硬质合金、金属陶瓷等材料制件，泵的其它组件采用耐腐蚀性能强的优质材料制造。本类泵适用于磨损严重和含 H2S、CO2 及盐水腐蚀的小排量抽液、泵挂较深的油井使用。主要技术参数见表1－1。 表1－1 杆式抽油泵主要技术参数 杆式泵型号 泵筒长度 （英尺） 名义柱塞长度 （英尺） 联接油管规范 联接抽油杆规范 20-125RHA 8-30 2 3 4 5 6 2 3/8UPTBG CYG19.1 25-150RHA 2 7/8UPTBG CYG19.1 25-175RHA 2 7/8UPTBG CYG19.1 30-225RHA 3 1/2UPTBG CYG19.1 15-106RHB 1.9TBG CYG15.9 20-106RHB 2 3/8UPTBG CYG19.1 20-125RHB 2 3/8UPTBG CYG19.1 25-150RHB 2 7/8UPTBG CYG19.1 25-175RHB 2 7/8UPTBG CYG19.1 30-225RHB 3 1/2UPTBG CYG19.1 20-125RWA 2 3/8UPTBG CYG19.1 20-150RWA 2 3/8UPTBG CYG19.1 25-200...
