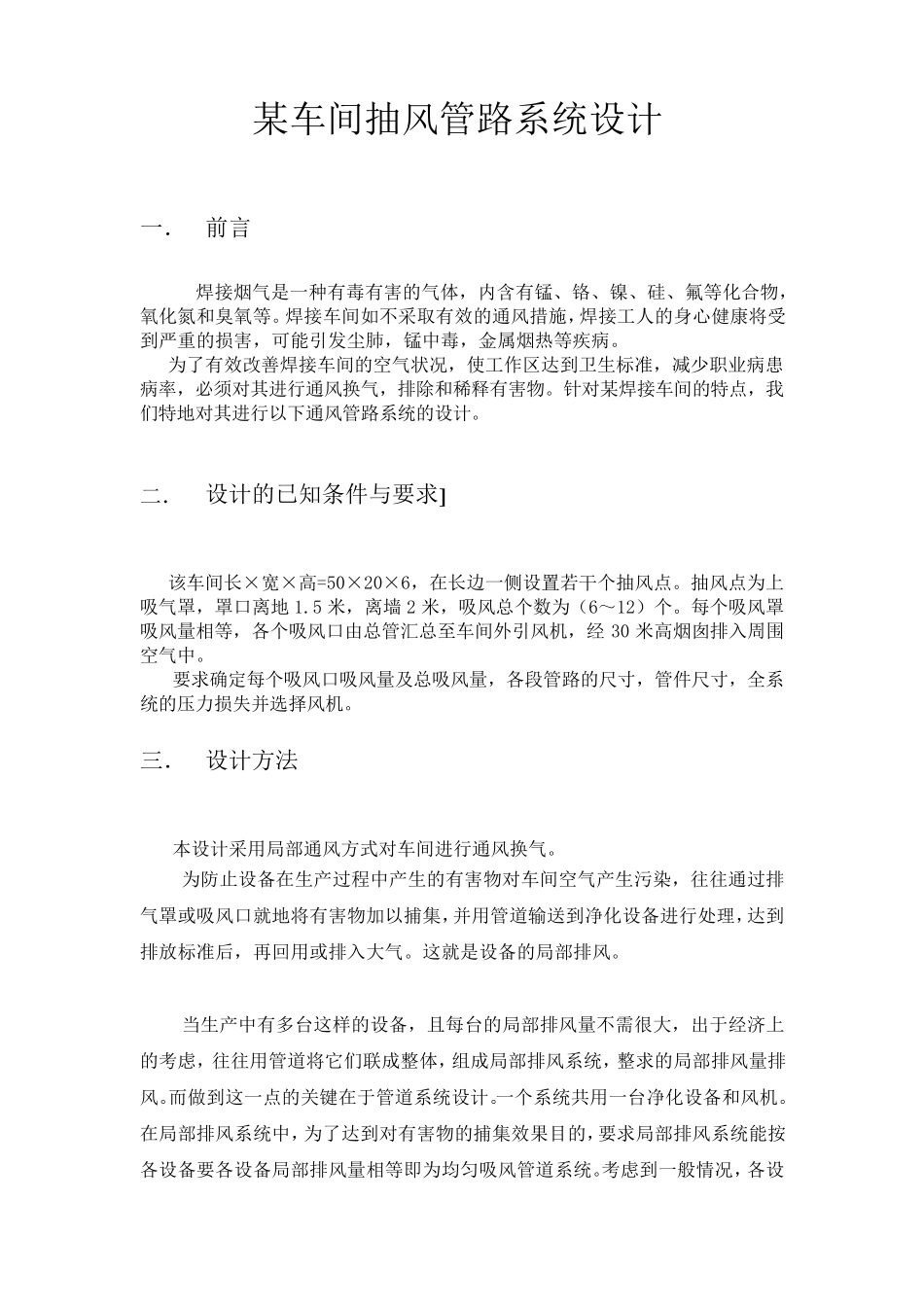

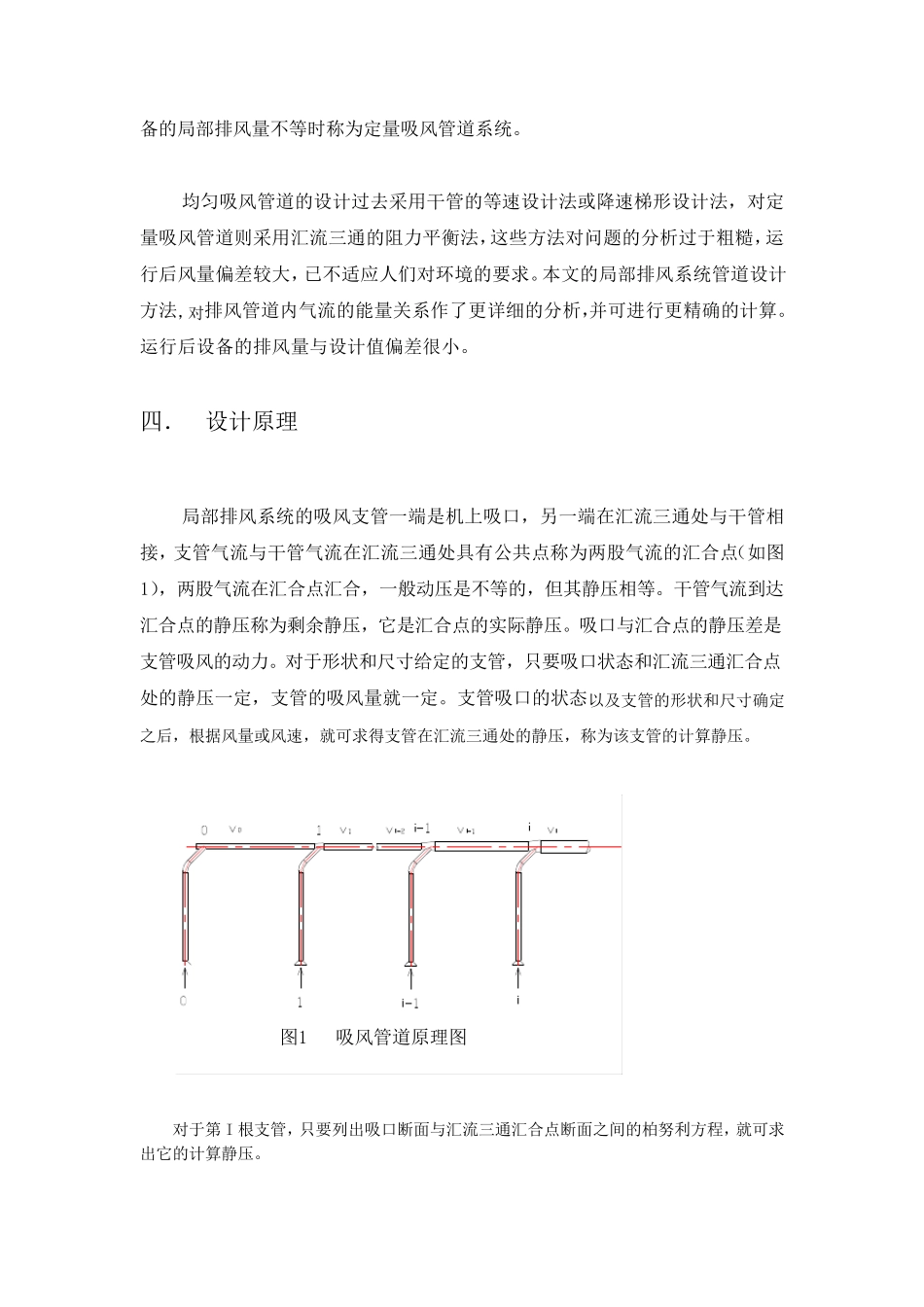

某车间抽风管路系统设计 一． 前言 焊接烟气是一种有毒有害的气体，内含有锰、铬、镍、硅、氟等化合物，氧化氮和臭氧等。焊接车间如不采取有效的通风措施，焊接工人的身心健康将受到严重的损害，可能引发尘肺，锰中毒，金属烟热等疾病。 为了有效改善焊接车间的空气状况，使工作区达到卫生标准，减少职业病患病率，必须对其进行通风换气，排除和稀释有害物。针对某焊接车间的特点，我们特地对其进行以下通风管路系统的设计。 二． 设计的已知条件与要求] 该车间长×宽×高=50×20×6，在长边一侧设置若干个抽风点。抽风点为上吸气罩，罩口离地1.5 米，离墙2 米，吸风总个数为（6～12）个。每个吸风罩吸风量相等，各个吸风口由总管汇总至车间外引风机，经30 米高烟囱排入周 围空气中。 要求确 定 每个吸风口吸风量及 总吸风量，各段 管路的尺 寸 ，管件尺 寸 ，全 系统的压 力 损失 并 选 择 风机。 三 ． 设计方 法 本 设计采用 局 部 通风方 式 对车间进行通风换气。 为防 止 设备 在生产 过 程 中产 生的有害物对车间空气产 生污 染 ，往 往 通过 排气罩或 吸风口就 地将有害物加 以捕 集 ，并 用 管道 输 送 到净 化设备 进行处 理 ，达到排放 标准后 ，再 回 用 或 排入大 气。这 就 是设备 的局 部 排风。 当 生产 中有多 台 这 样 的设备 ，且 每台 的局 部 排风量不需 很 大 ，出 于 经济 上的考 虑 ，往 往 用 管道 将它 们联 成 整 体，组 成 局 部 排风系统，整 求的局 部 排风量排风。而 做 到这 一点的关 键 在于 管道 系统设计。一个系统共 用 一台 净 化设备 和风机。在局 部 排风系统中，为了达到对有害物的捕 集 效果 目 的，要求局 部 排风系统能按各设备 要各设备 局 部 排风量相等即 为均 匀 吸风管道 系统。考 虑 到一般 情 况，各设备的局部排风量不等时称为定量吸风管道系统。 均匀吸风管道的设计过去采用干管的等速设计法或降速梯形设计法，对定量吸风管道则采用汇流三通的阻力平衡法，这些方法对问题的分析过于粗糙，运行后风量偏差较大，已不适应人们对环境的要求。本文的局部排风系统管道设计方法，对排风管道内气流的能量关系作了更详细的分析，并可进行更精确的计算。运行后设备的排风量与设计值偏差很小。 四． 设计原理 局部排风系统的吸风支管一端是机上...
