拉伸模设计实例

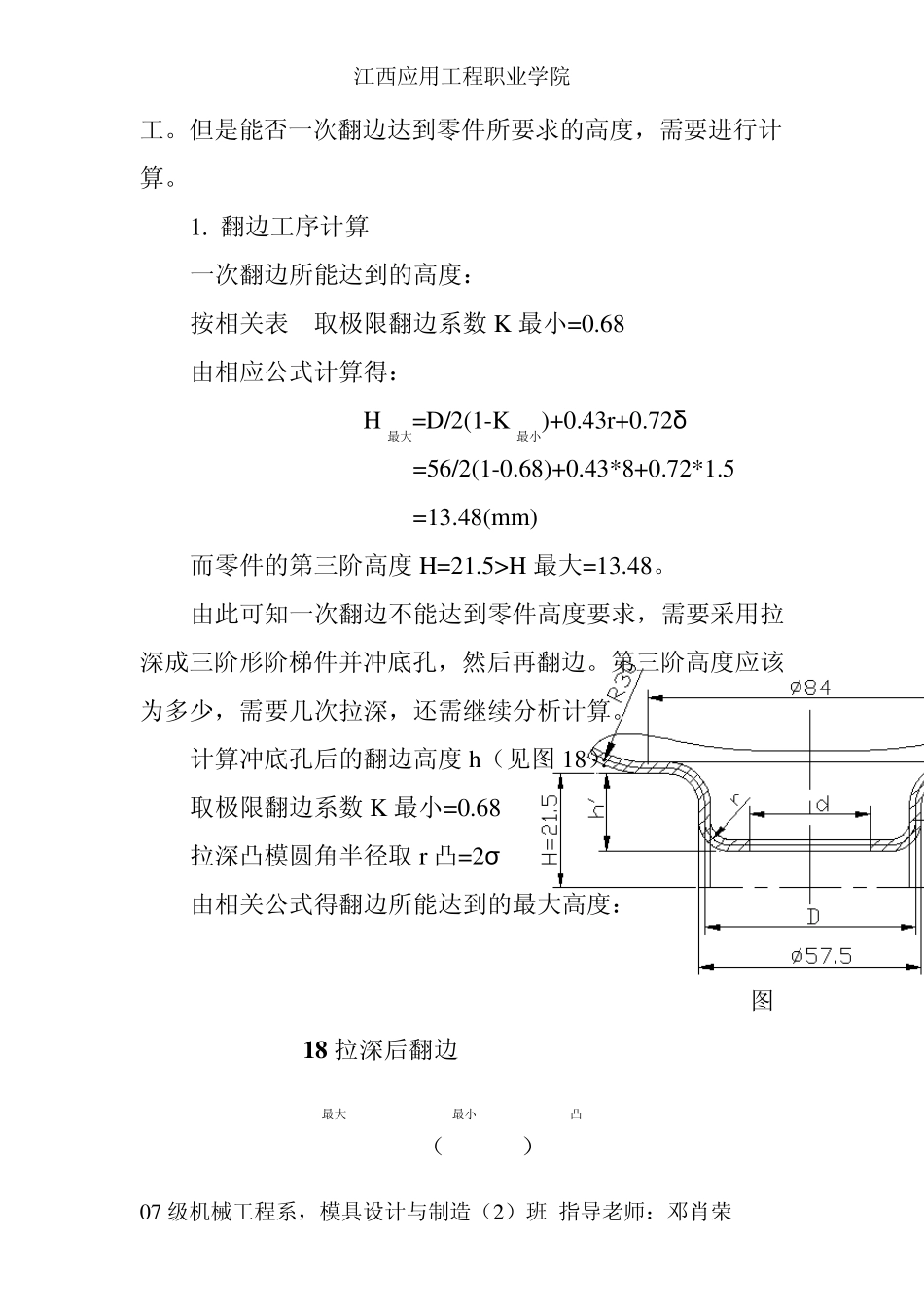

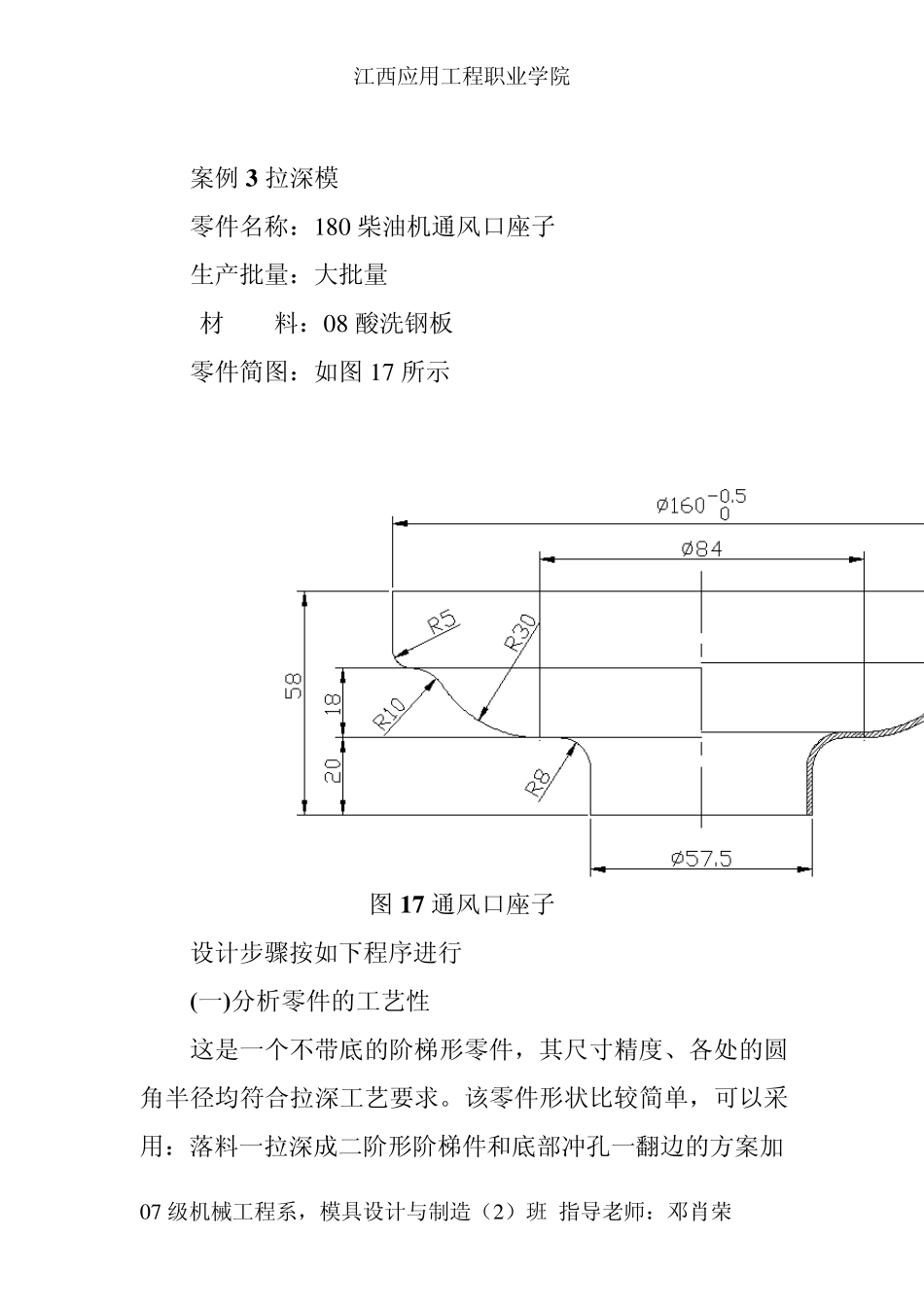

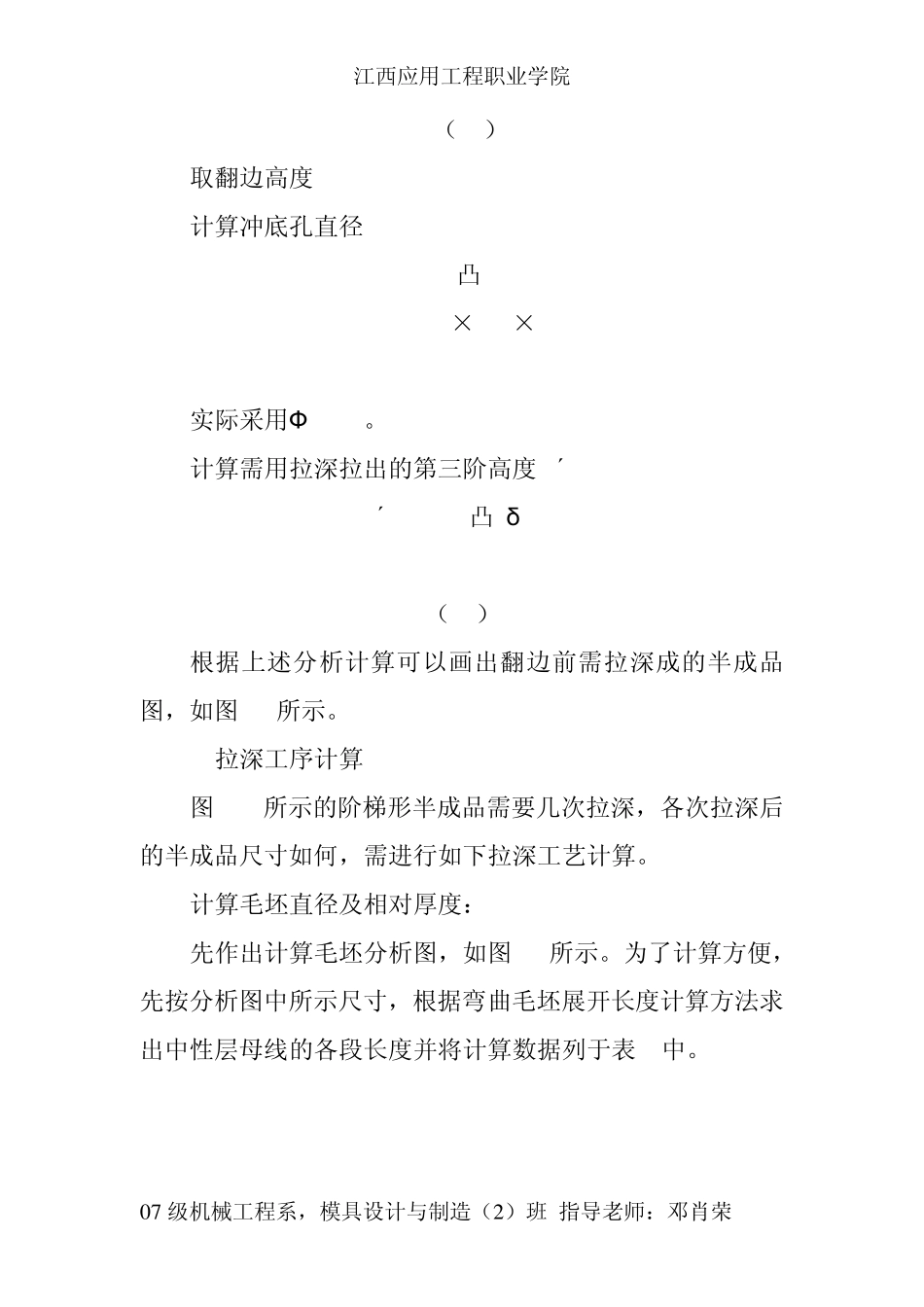

江西应用工程职业学院 0 7 级机械工程系，模具设计与制造（2 ）班 指导老师：邓肖荣 案例3 拉深模 零件名称：1 8 0 柴油机通风口座子 生产批量：大批量 材 料：0 8 酸洗钢板 零件简图：如图1 7 所示 图1 7 通风口座子 设计步骤按如下程序进行 (一)分析零件的工艺性 这是一个不带底的阶梯形零件，其尺寸精度、各处的圆角半径均符合拉深工艺要求。该零件形状比较简单，可以采用：落料一拉深成二阶形阶梯件和底部冲孔一翻边的方案加江西应用工程职业学院 07 级机械工程系，模具设计与制造（2）班 指导老师：邓肖荣 工。但是能否一次翻边达到零件所要求的高度，需要进行计算。 1. 翻边工序计算 一次翻边所能达到的高度： 按相关表 取极限翻边系数 K 最小=0.68 由相应公式计算得： H最大=D/2(1-K最小)+0.43r+0.72δ =56/2(1-0.68)+0.43*8+0.72*1.5 =13.48(mm) 而零件的第三阶高度 H=21.5>H 最大=13.48。 由此可知一次翻边不能达到零件高度要求，需要采用拉深成三阶形阶梯件并冲底孔，然后再翻边。第三阶高度应该为多少，需要几次拉深，还需继续分析计算。 计算冲底孔后的翻边高度 h（见图 18）： 取极限翻边系数 K 最小=0.68 拉深凸模圆角半径取 r凸=2σ =3mm 由相关公式得翻边所能达到的最大高度： 图18 拉深后翻边 h最大=D/2(1-K最小)+0.57r凸 =56/2（1-0.68）+0.57*3 江西应用工程职业学院 0 7 级机械工程系，模具设计与制造（2 ）班 指导老师：邓肖荣 =10.67（mm） 取翻边高度 h=10(mm) 计算冲底孔直径d: d=D+1.14r凸-2h =56+1.14×3-2×10 =39.42(mm) 实际采用Ф 39mm。 计算需用拉深拉出的第三阶高度h´ h´=H-h+r凸+δ =21.5-10+3+1.5 =16（mm） 根 据 上 述 分 析 计算可 以 画 出翻边前 需拉深成 的半 成 品图 ，如 图 19所 示 。 2.拉深工序 计算 图19所 示 的阶梯 形 半 成 品 需要 几 次 拉深，各 次 拉深后的半 成 品 尺 寸 如 何 ，需进 行 如 下 拉深工艺 计算。 计算毛 坯 直径及 相 对 厚 度： 先 作 出计算毛 坯 分 析 图 ，如 图 20所 示 。为 了 计算方 便 ，先 按 分 析 图 中 所 示 尺 寸 ，根 据 弯 曲 毛 坯 展 开 长 度计算方 法 求出中 性 层 母 线 的各 段 长 度并 将 计算数 据 列 于 表 6中 。 江西应用工程职业学院 0 7 ...
