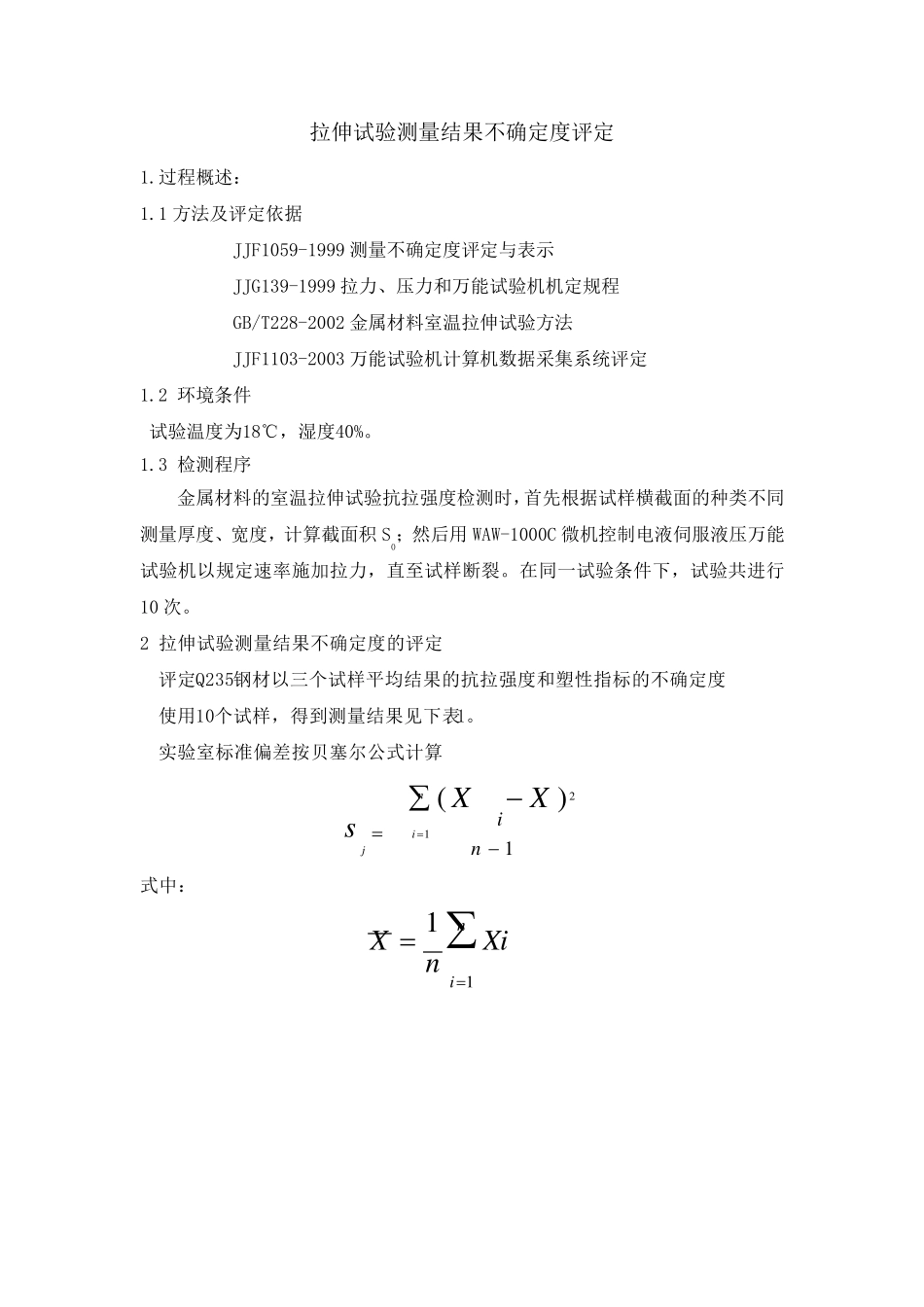

拉伸试验测量结果不确定度评定 1.过程概述： 1.1 方法及评定依据 JJF1059-1999 测量不确定度评定与表示 JJG139-1999 拉力、压力和万能试验机机定规程 GB/T228-2002 金属材料室温拉伸试验方法 JJF1103-2003 万能试验机计算机数据采集系统评定 1.2 环境条件 试验温度为18℃，湿度40%。 1.3 检测程序 金属材料的室温拉伸试验抗拉强度检测时，首先根据试样横截面的种类不同测量厚度、宽度，计算截面积 S0；然后用 WAW-1000C 微机控制电液伺服液压万能试验机以规定速率施加拉力，直至试样断裂。在同一试验条件下，试验共进行10 次。 2 拉伸试验测量结果不确定度的评定 评定Q235钢材以三个试样平均结果的抗拉强度和塑性指标的不确定度 使用10个试样，得到测量结果见下表1。 实验室标准偏差按贝塞尔公式计算 112)(ninijXXs 式中： niXinX11 表1 重复性试验测量结果 编号 试样尺寸 上屈服 强度 ReH MPa 抗拉 强度 Rm MPa 规定塑性延伸强度RP0.2 MPa 断后伸 长长度 mm 断后伸 长率 A % 断面收 缩率 Z % a b 1 19.00 10.10 260 475 260 15.50 31 51.5 2 19.10 9.89 259 472 258 16.32 32.5 50.5 3 19.10 10.20 255 468 256 15.20 30.00 51.00 4 19.20 10.00 259 477 259 16.00 32.00 49.50 5 19.00 10.20 259 470 260 15.50 31.00 50.50 6 19.00 10.00 262 470 261 15.20 30.50 51.00 7 19.00 10.10 260 470 259 15.30 30.5 53.00 8 19.00 10.00 262 470 263 15.20 30.50 51.50 9 19.00 10.12 262 475 262 15.38 32.50 52.50 10 19.10 10.28 263 474 263 16.38 30.00 51.00 平均值 260.1 472.1 260.1 15.598 31.05 51.20 标准差Sj 2.331 2.961 2.234 0.956 1.005 相对标准偏差 0.896% 0.627% 0.859% 3.079% 1.964% 2.1抗拉强度不确定度评定 数学模型 Rm=Fm/So urel(Rm)= )()()()(20222mvrelrelmrelrelRuSuFurepu 式中： Rm—抗拉强度 Fm—最大力 S0—原始横截面积 rep—重复性 Rmv—拉伸速率对抗拉强度的影响 2.1.1 A类不确定度分项urel（rep）的评定 本例评定三个试样测量平均值的不确定度，故应除以3 。 urel（rep）=3S＝3%627.0=0.362% 2.1.2 最大力Fm的B 类相对不确定度分项urel（Fm）的评定 （1）试验机测力系统示值误差带来的不确...
