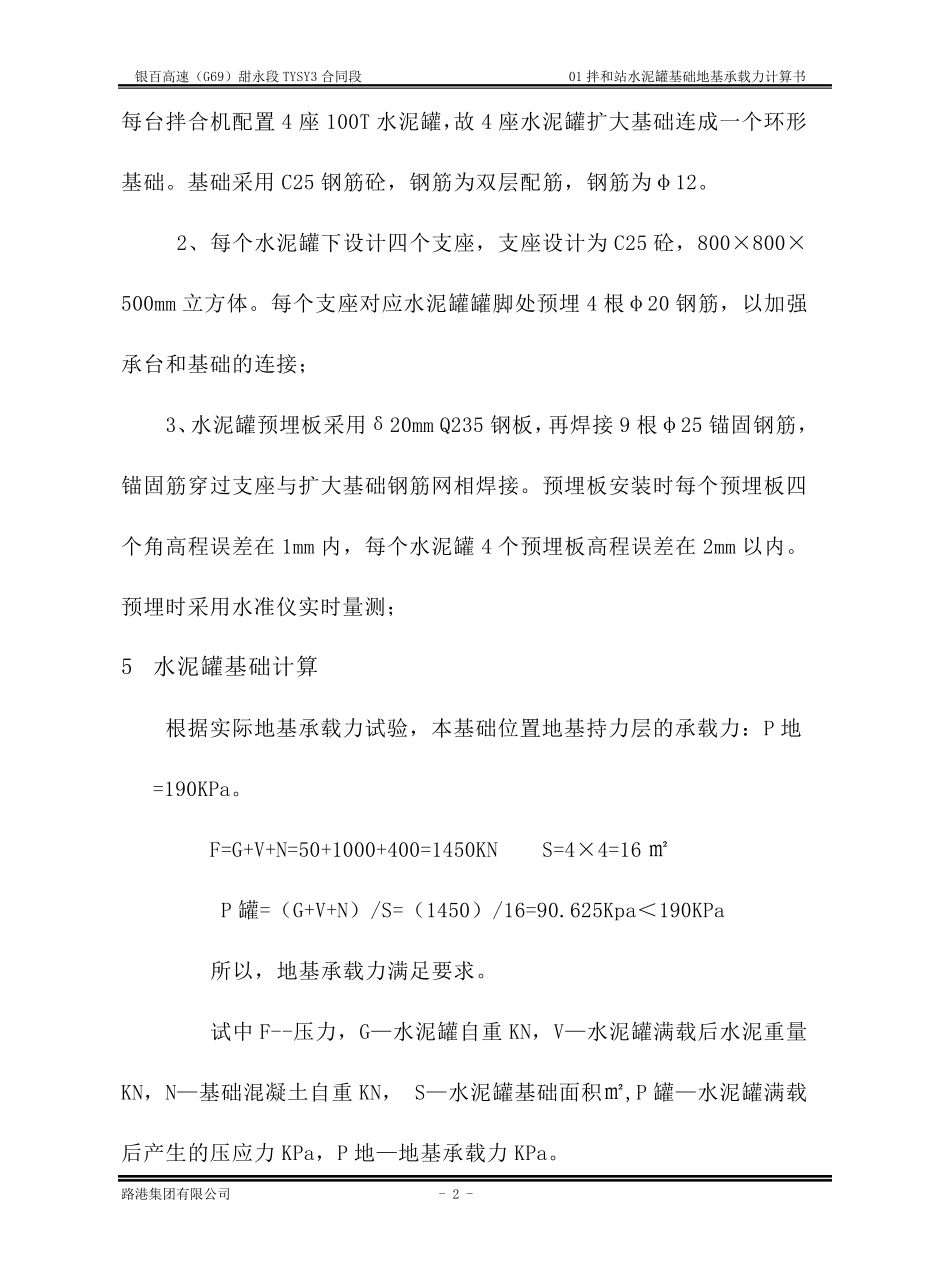

银百高速(G69)甜永段TYSY3 合同段 01 混凝土拌合站地基承载力计算书 路港集团有限公司 银百高速(G69)甜永段TYSY3 项目经理部 二0 一七年五月 银百高速(G69)甜永段TYSY3 合同段 01 拌和站水泥罐基础地基承载力计算书 路港集团有限公司 - 1 - 01 混凝土拌和站地基承载力计算书 1 编制说明 本方案编制是根据施工现场土质情况及水泥罐特点而进行的,为确保有足够的水泥贮藏量,保证工程顺利进行,本工程采用双HLS90Q 拌和站,计划投入8 座100T 水泥罐。 2 编制范围 路港集团有限公司银百高速(G69)甜永段TYSY3 合同段项目经理部1#混凝土拌和站。 3 编制依据 1、施工现场总平面布置图; 2、水泥罐总示意图及基础图参数 3、银百高速(G69)甜永段TYSY3 合同段施工图。 4、《建筑结构荷载规范》GB50009-2012。 4 水泥罐基础设计 1、本水泥罐基础根据现场实际地质情况,采用扩大基础,每个水泥罐基础为4000×4000×1000mm;根据现场需要,采用双HLS90Q 拌和站,银百高速(G69)甜永段TYSY3 合同段 01 拌和站水泥罐基础地基承载力计算书 路港集团有限公司 - 2 - 每台拌合机配置4 座100T 水泥罐,故4 座水泥罐扩大基础连成一个环形基础。基础采用C25 钢筋砼,钢筋为双层配筋,钢筋为φ12。 2、每个水泥罐下设计四个支座,支座设计为C25 砼,800×800×500mm 立方体。每个支座对应水泥罐罐脚处预埋 4 根φ20 钢筋,以加强承台和基础的连接; 3、水泥罐预埋板采用δ20mm Q235 钢板,再焊接 9 根φ25 锚固钢筋,锚固筋穿过支座与扩大基础钢筋网相焊接。预埋板安装时每个预埋板四个角高程误差在 1mm 内,每个水泥罐4 个预埋板高程误差在 2mm 以内。预埋时采用水准仪实时量测; 5 水泥罐基础计算 根据实际地基承载力试验,本基础位置地基持力层的承载力:P 地=190KPa。 F=G+V+N=50+1000+400=1450KN S=4×4=16 ㎡ P 罐=(G+V+N)/S=(1450)/16=90.625Kpa<190KPa 所以,地基承载力满足要求。 试中 F--压力,G—水泥罐自重 KN,V—水泥罐满载后水泥重量KN,N—基础混凝土自重 KN, S—水泥罐基础面积㎡,P 罐—水泥罐满载后产生的压应力KPa,P 地—地基承载力KPa。 银百高速(G69)甜永段TYSY3 合同段 01 拌和站水泥罐基础地基承载力计算书 路港集团有限公司 - 3 - 6 水泥罐安装 1、在水泥罐基础承台砼强度达到 80%以上时才能安装水泥罐基础钢架; 2、水...
