某办公楼机电安装工程技术设计

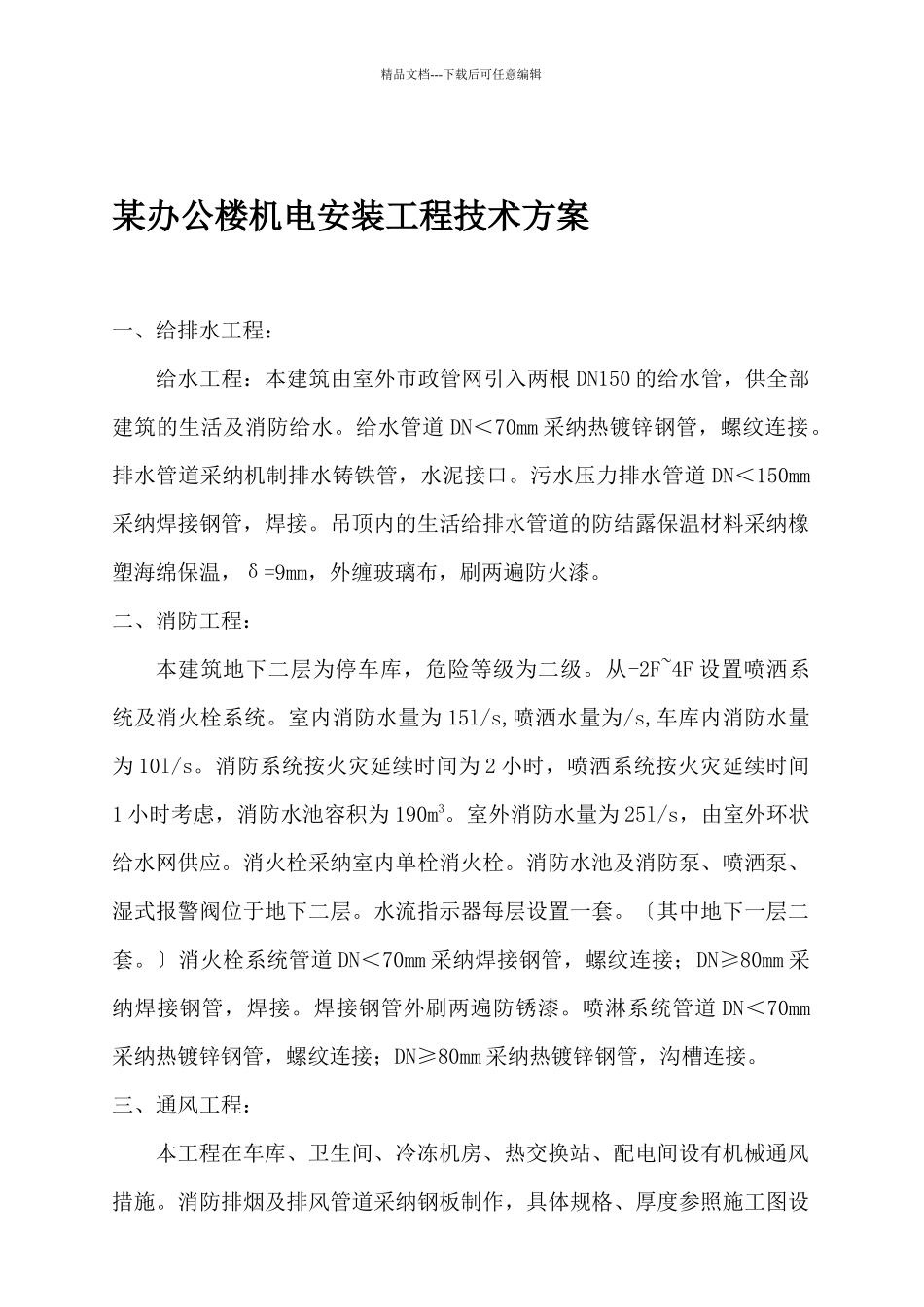

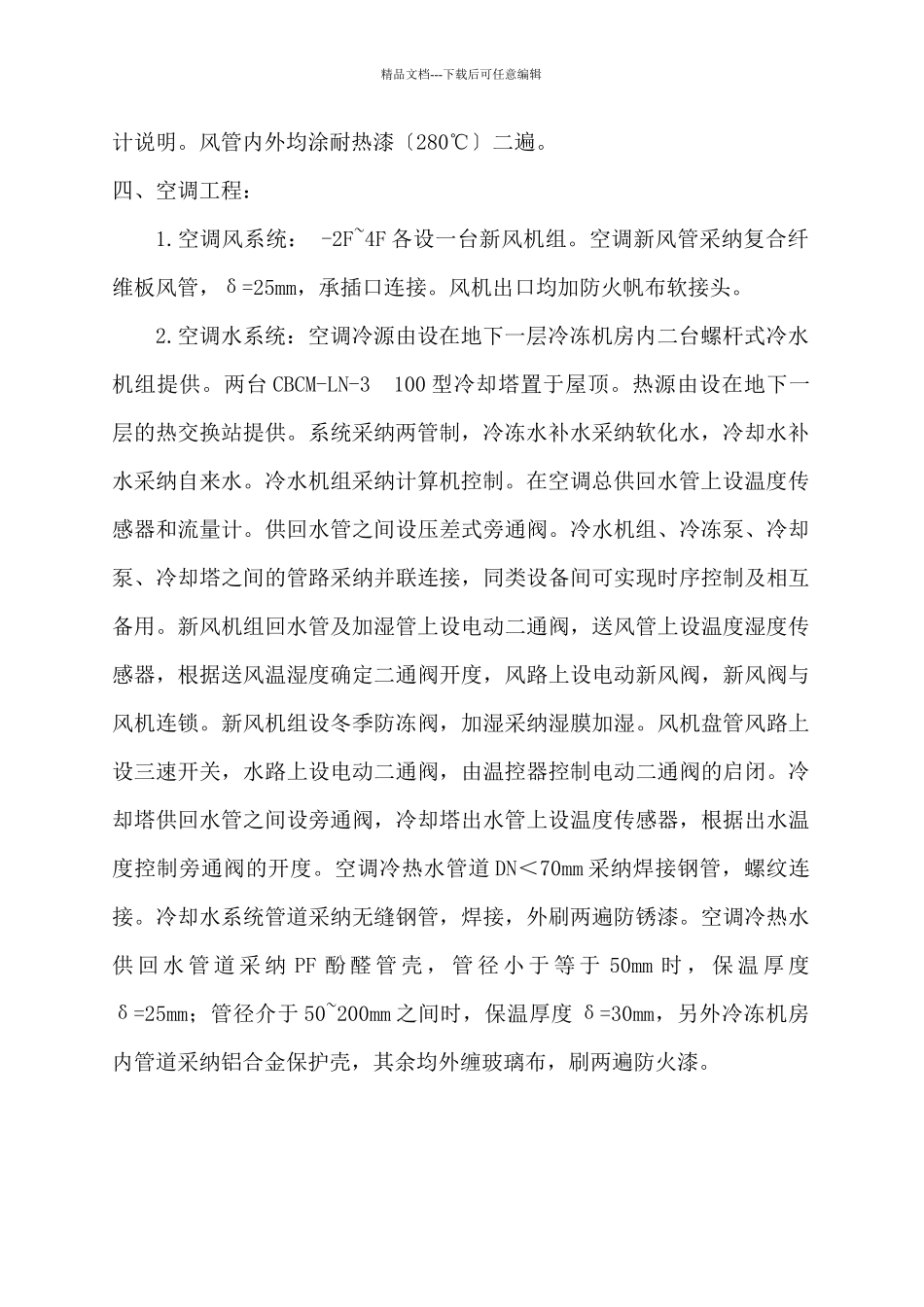

精品文档---下载后可任意编辑某办公楼机电安装工程技术方案一、给排水工程：给水工程：本建筑由室外市政管网引入两根 DN150 的给水管，供全部建筑的生活及消防给水。给水管道 DN＜70mm 采纳热镀锌钢管，螺纹连接。排水管道采纳机制排水铸铁管，水泥接口。污水压力排水管道 DN＜150mm采纳焊接钢管，焊接。吊顶内的生活给排水管道的防结露保温材料采纳橡塑海绵保温，δ=9mm，外缠玻璃布，刷两遍防火漆。二、消防工程：本建筑地下二层为停车库，危险等级为二级。从-2F~4F 设置喷洒系统及消火栓系统。室内消防水量为 15l/s,喷洒水量为/s,车库内消防水量为 10l/s。消防系统按火灾延续时间为 2 小时，喷洒系统按火灾延续时间1 小时考虑，消防水池容积为 190m3。室外消防水量为 25l/s，由室外环状给水网供应。消火栓采纳室内单栓消火栓。消防水池及消防泵、喷洒泵、湿式报警阀位于地下二层。水流指示器每层设置一套。〔其中地下一层二套。〕消火栓系统管道 DN＜70mm 采纳焊接钢管，螺纹连接；DN≥80mm 采纳焊接钢管，焊接。焊接钢管外刷两遍防锈漆。喷淋系统管道 DN＜70mm采纳热镀锌钢管，螺纹连接；DN≥80mm 采纳热镀锌钢管，沟槽连接。三、通风工程：本工程在车库、卫生间、冷冻机房、热交换站、配电间设有机械通风措施。消防排烟及排风管道采纳钢板制作，具体规格、厚度参照施工图设精品文档---下载后可任意编辑计说明。风管内外均涂耐热漆〔280℃〕二遍。四、空调工程：1.空调风系统： -2F~4F 各设一台新风机组。空调新风管采纳复合纤维板风管，δ=25mm，承插口连接。风机出口均加防火帆布软接头。2.空调水系统：空调冷源由设在地下一层冷冻机房内二台螺杆式冷水机组提供。两台 CBCM-LN-3 100 型冷却塔置于屋顶。热源由设在地下一层的热交换站提供。系统采纳两管制，冷冻水补水采纳软化水，冷却水补水采纳自来水。冷水机组采纳计算机控制。在空调总供回水管上设温度传感器和流量计。供回水管之间设压差式旁通阀。冷水机组、冷冻泵、冷却泵、冷却塔之间的管路采纳并联连接，同类设备间可实现时序控制及相互备用。新风机组回水管及加湿管上设电动二通阀，送风管上设温度湿度传感器，根据送风温湿度确定二通阀开度，风路上设电动新风阀，新风阀与风机连锁。新风机组设冬季防冻阀，加湿采纳湿膜加湿。风机盘管风路上设三速开关，水路上设电动二通阀，由温控器控制电动二通阀的启闭。冷却塔供回水管之间设旁通阀，冷却塔出水管上设...
