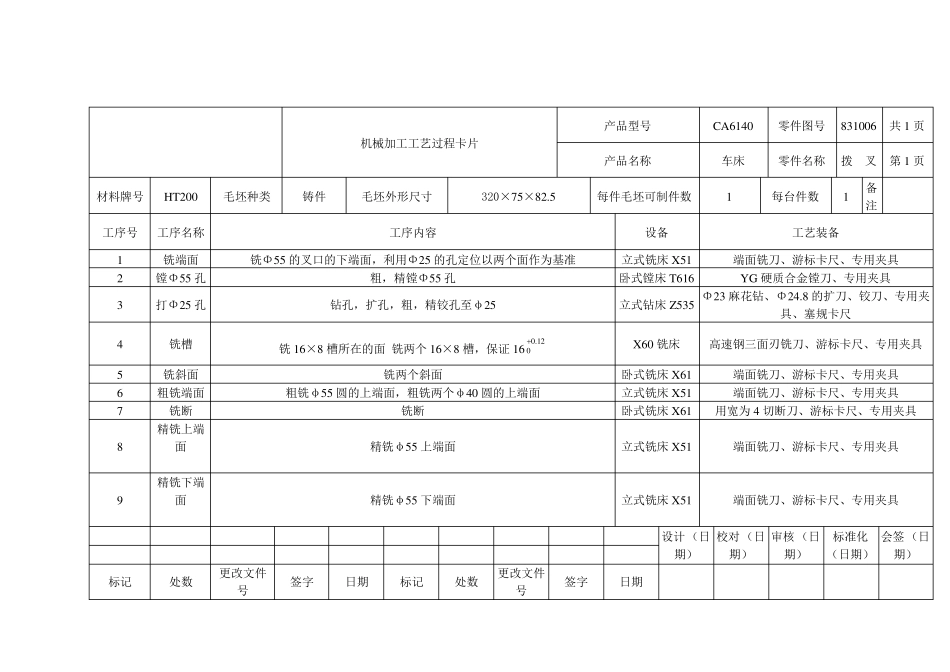

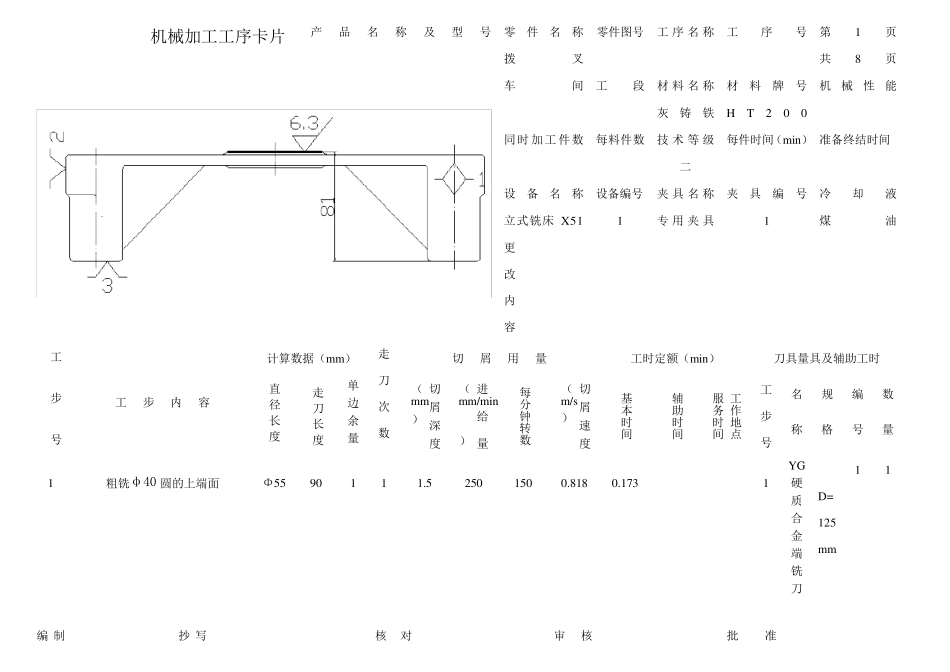

机械加工工艺过程卡片 产品型号 CA6140 零件图号 831006 共1 页 产品名称 车床 零件名称 拨 叉 第1 页 材料牌号 HT200 毛坯种类 铸件 毛坯外形尺寸 320×75×82.5 每件毛坯可制件数 1 每台件数 1 备注 工序号 工序名称 工序内容 设备 工艺装备 1 铣端面 铣Φ55 的叉口的下端面，利用Φ25 的孔定位以两个面作为基准 立式铣床X51 端面铣刀、游标卡尺、专用夹具 2 镗Φ55 孔 粗，精镗Φ55 孔 卧式镗床T616 YG 硬质合金镗刀、专用夹具 3 打Φ25 孔 钻孔，扩孔，粗，精铰孔至φ25 立式钻床Z535 Φ23 麻花钻、Φ24.8 的扩刀、铰刀、专用夹具、塞规卡尺 4 铣槽 铣 16×8 槽所在的面 铣两个 16×8 槽，保证 1612.00 X60 铣床 高速钢三面刃铣刀、游标卡尺、专用夹具 5 铣斜面 铣两个斜面 卧式铣床X61 端面铣刀、游标卡尺、专用夹具 6 粗铣端面 粗铣φ55 圆的上端面，粗铣两个φ40 圆的上端面 立式铣床X51 端面铣刀、游标卡尺、专用夹具 7 铣断 铣断 卧式铣床X61 用宽为 4 切断刀、游标卡尺、专用夹具 8 精铣上端面 精铣φ55 上端面 立式铣床X51 端面铣刀、游标卡尺、专用夹具 9 精铣下端面 精铣φ55 下端面 立式铣床X51 端面铣刀、游标卡尺、专用夹具 设计 （日期） 校对 （日期） 审核 （日期） 标准化（日期） 会签 （日期） 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 机械加工工序卡片 产品名称及型号 零件名称 零件图号 工序名称 工序号 第1页 拨叉 共8页 车间 工段 材料名称 材料牌号 机械性能 灰铸铁 HT200 同时加工件数 每料件数 技术等级 每件时间（min） 准备终结时间 二 设备名称 设备编号 夹具名称 夹具编号 冷却液 立式铣床X51 1 专用夹具 1 煤油 更改内容 工步号 工步内容 计算数据（mm） 走刀次数 切屑用量 工时定额（min） 刀具量具及辅助工时 直径长度 走刀长度 单边余量 切屑深度（mm） 进给量（mm/min） 每分钟转数 切屑速度（m/s） 基本时间 辅助时间 工作地点 服务时间 工步号 名称 规格 编号 数量 1 粗铣φ40 圆的上端面 Φ55 90 1 1 1.5 250 150 0.818 0.173 1 YG硬质合金端铣刀 D=125mm 1 1 编制 抄 写 核对 审核 批准 机械加工工序卡片 产品名称及型号 零件名称 零件图号 工序名称 工序号 第...
