拖拉管施工方案

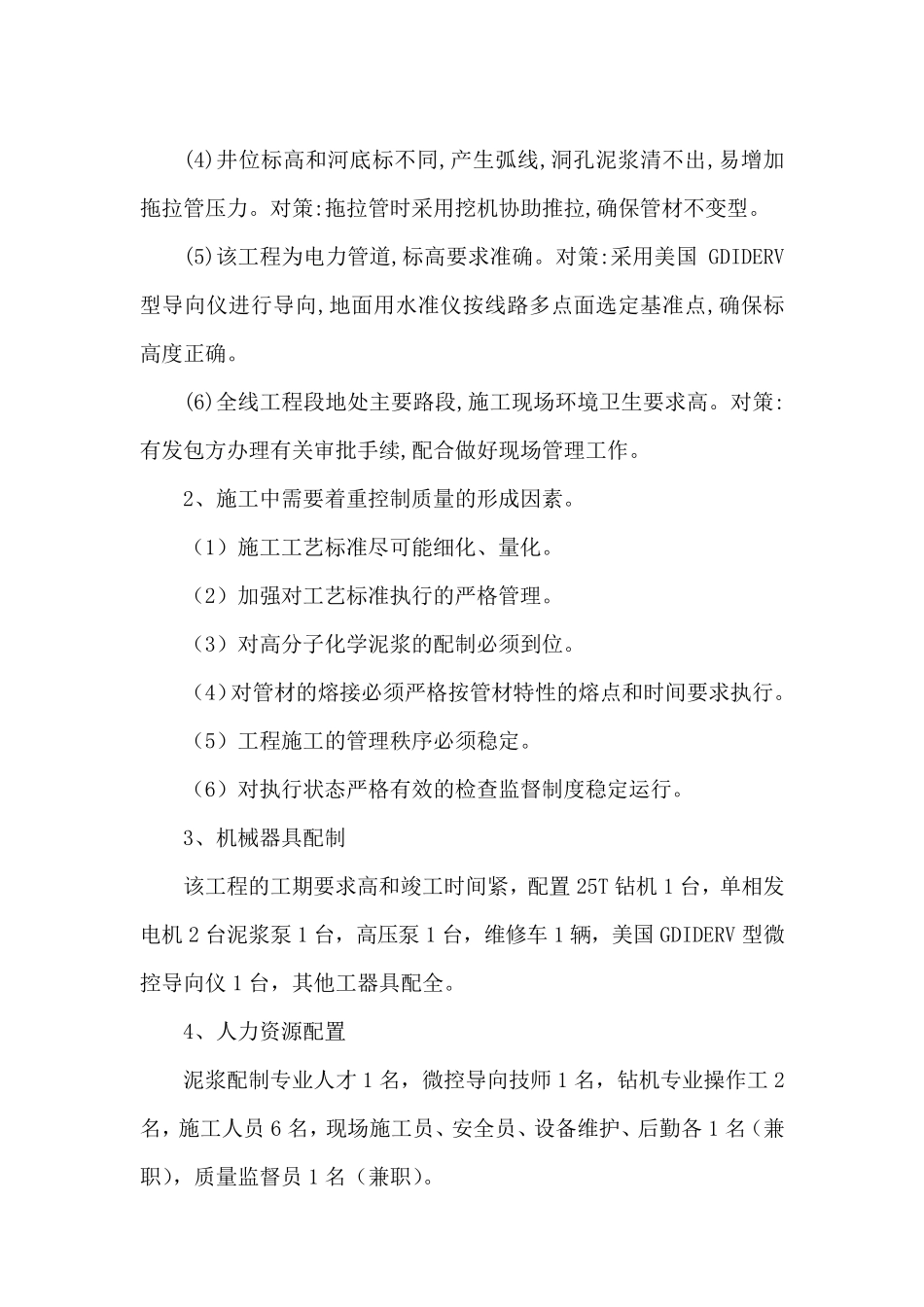

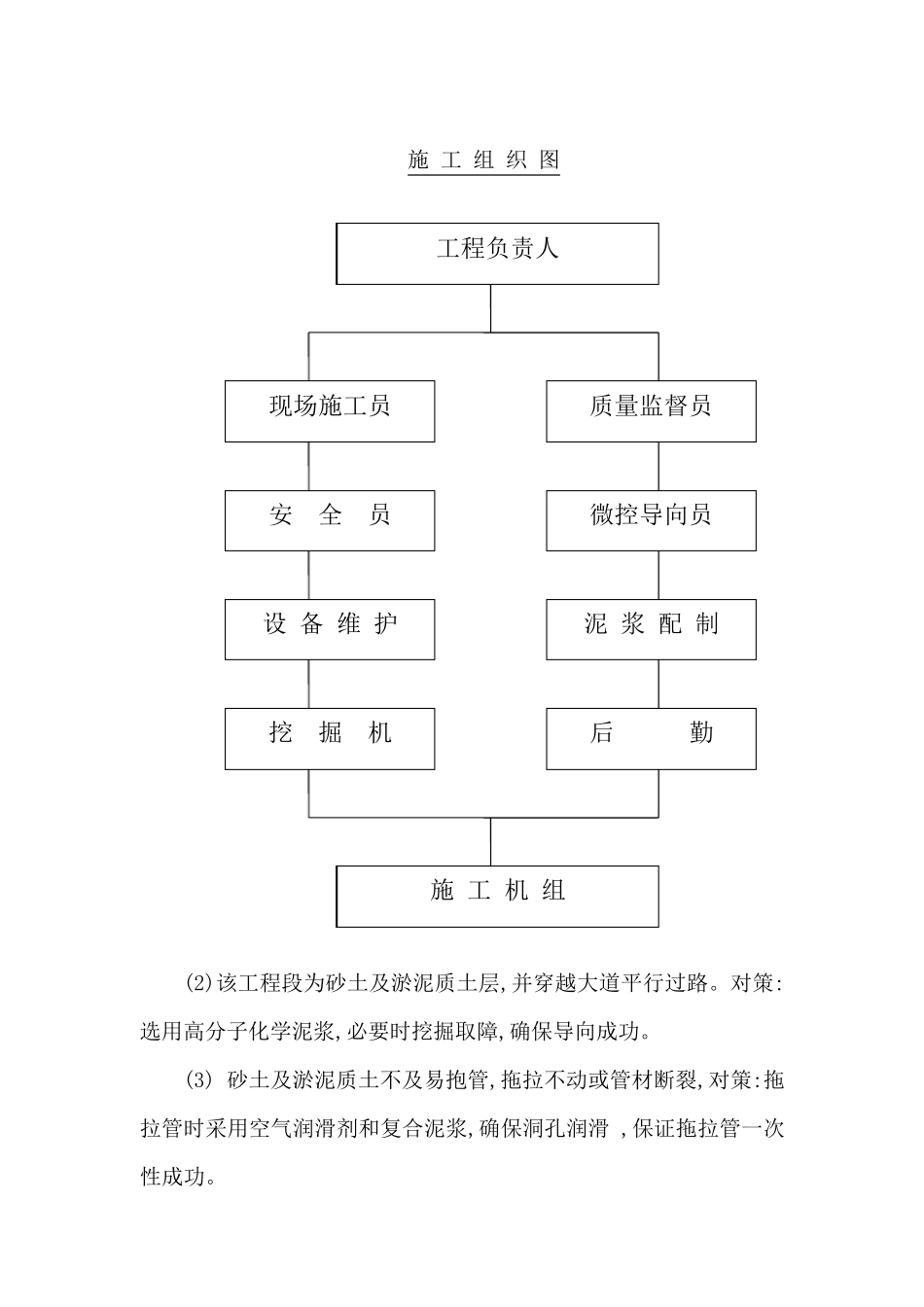

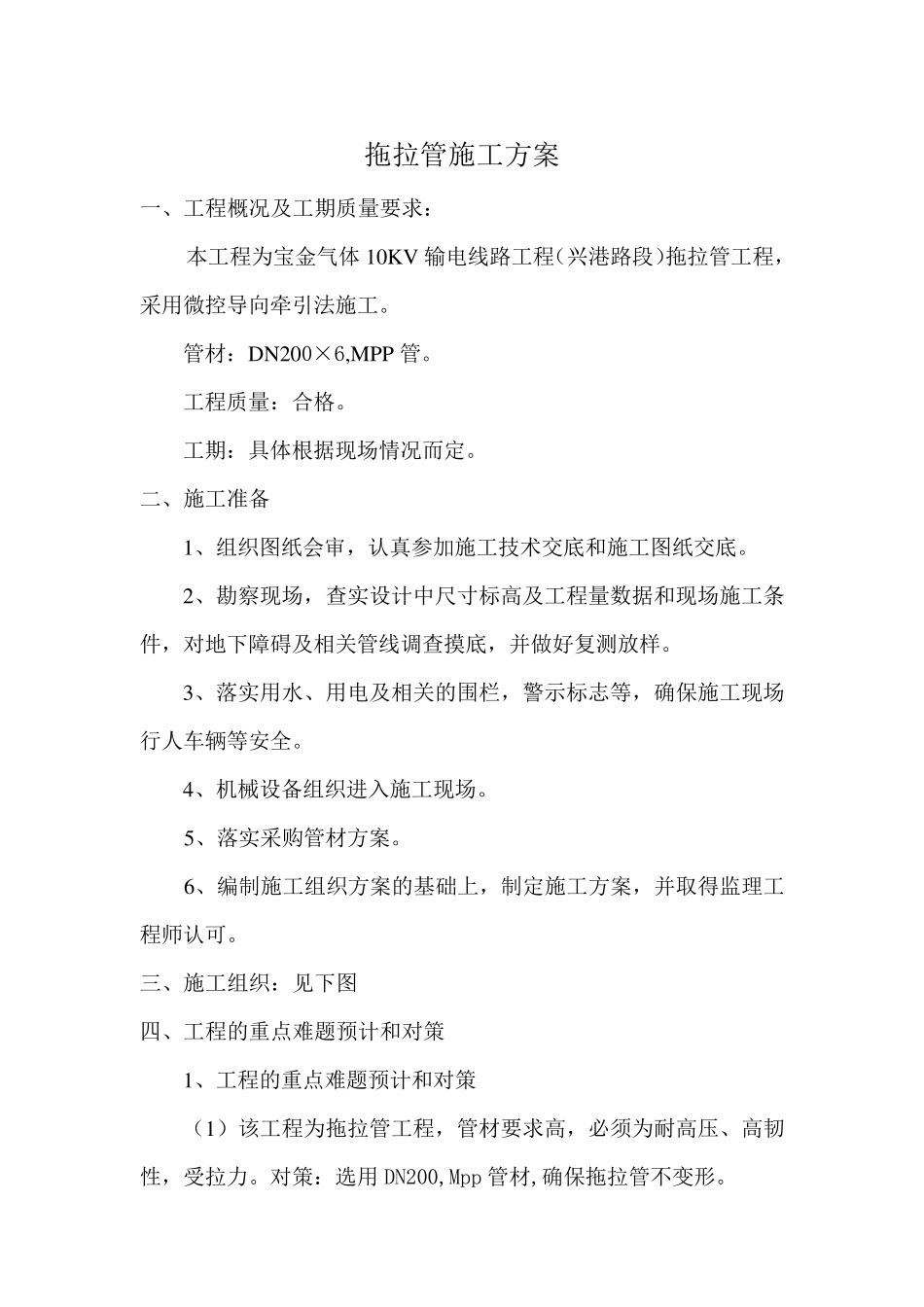

拖拉管施工方案 一、工程概况及工期质量要求： 本工程为宝金气体10KV 输电线路工程（兴港路段）拖拉管工程，采用微控导向牵引法施工。 管材：DN200×6,MPP 管。 工程质量：合格。 工期：具体根据现场情况而定。 二、施工准备 1、组织图纸会审，认真参加施工技术交底和施工图纸交底。 2、勘察现场，查实设计中尺寸标高及工程量数据和现场施工条件，对地下障碍及相关管线调查摸底，并做好复测放样。 3、落实用水、用电及相关的围栏，警示标志等，确保施工现场行人车辆等安全。 4、机械设备组织进入施工现场。 5、落实采购管材方案。 6、编制施工组织方案的基础上，制定施工方案，并取得监理工程师认可。 三、施工组织：见下图 四、工程的重点难题预计和对策 1、工程的重点难题预计和对策 （1）该工程为拖拉管工程，管材要求高，必须为耐高压、高韧性，受拉力。对策：选用DN200,Mpp 管材,确保拖拉管不变形。 施 工 组 织 图 (2)该工程段为砂土及淤泥质土层,并穿越大道平行过路。对策:选用高分子化学泥浆,必要时挖掘取障,确保导向成功。 (3) 砂土及淤泥质土不及易抱管,拖拉不动或管材断裂,对策:拖拉管时采用空气润滑剂和复合泥浆,确保洞孔润滑 ,保证拖拉管一次性成功。 工程负责人 挖 掘 机 安 全 员 质量监督员 设 备 维 护 泥 浆 配 制 微控导向员 现场施工员 后 勤 施 工 机 组 (4)井位标高和河底标不同,产生弧线,洞孔泥浆清不出,易增加拖拉管压力。对策:拖拉管时采用挖机协助推拉,确保管材不变型。 (5)该工程为电力管道,标高要求准确。对策:采用美国GDIDERV型导向仪进行导向,地面用水准仪按线路多点面选定基准点,确保标高度正确。 (6)全线工程段地处主要路段,施工现场环境卫生要求高。对策:有发包方办理有关审批手续,配合做好现场管理工作。 2、施工中需要着重控制质量的形成因素。 （1）施工工艺标准尽可能细化、量化。 （2）加强对工艺标准执行的严格管理。 （3）对高分子化学泥浆的配制必须到位。 （4）对管材的熔接必须严格按管材特性的熔点和时间要求执行。 （5）工程施工的管理秩序必须稳定。 （6）对执行状态严格有效的检查监督制度稳定运行。 3、机械器具配制 该工程的工期要求高和竣工时间紧，配置25T 钻机1 台，单相发电机2 台泥浆泵1 台，高压泵1 台，维修车 1 辆 ，美国GDIDERV 型微控导向仪1 台，其 他 工器具配全。 4、人 力资 源 配置 泥浆配制...
