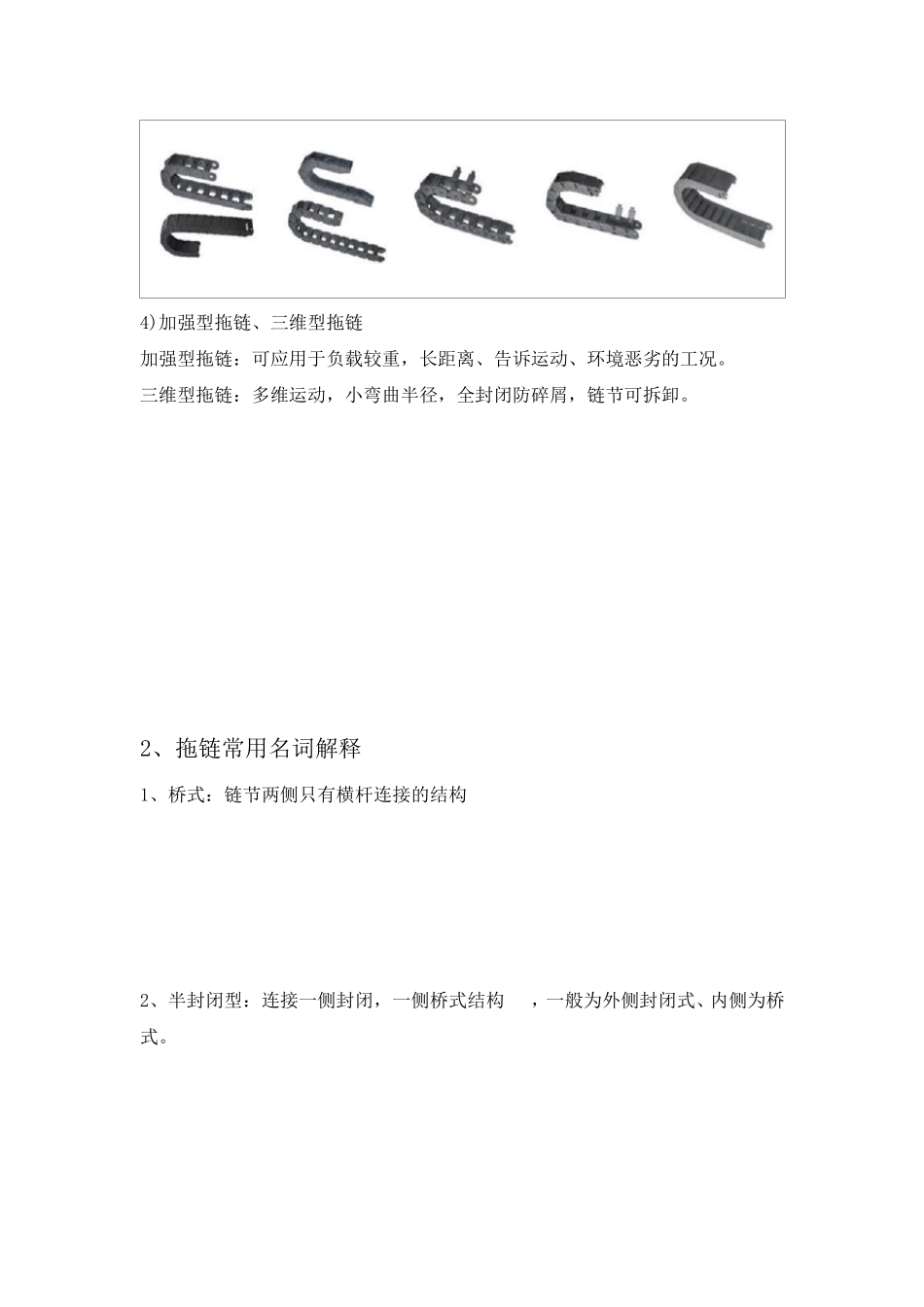

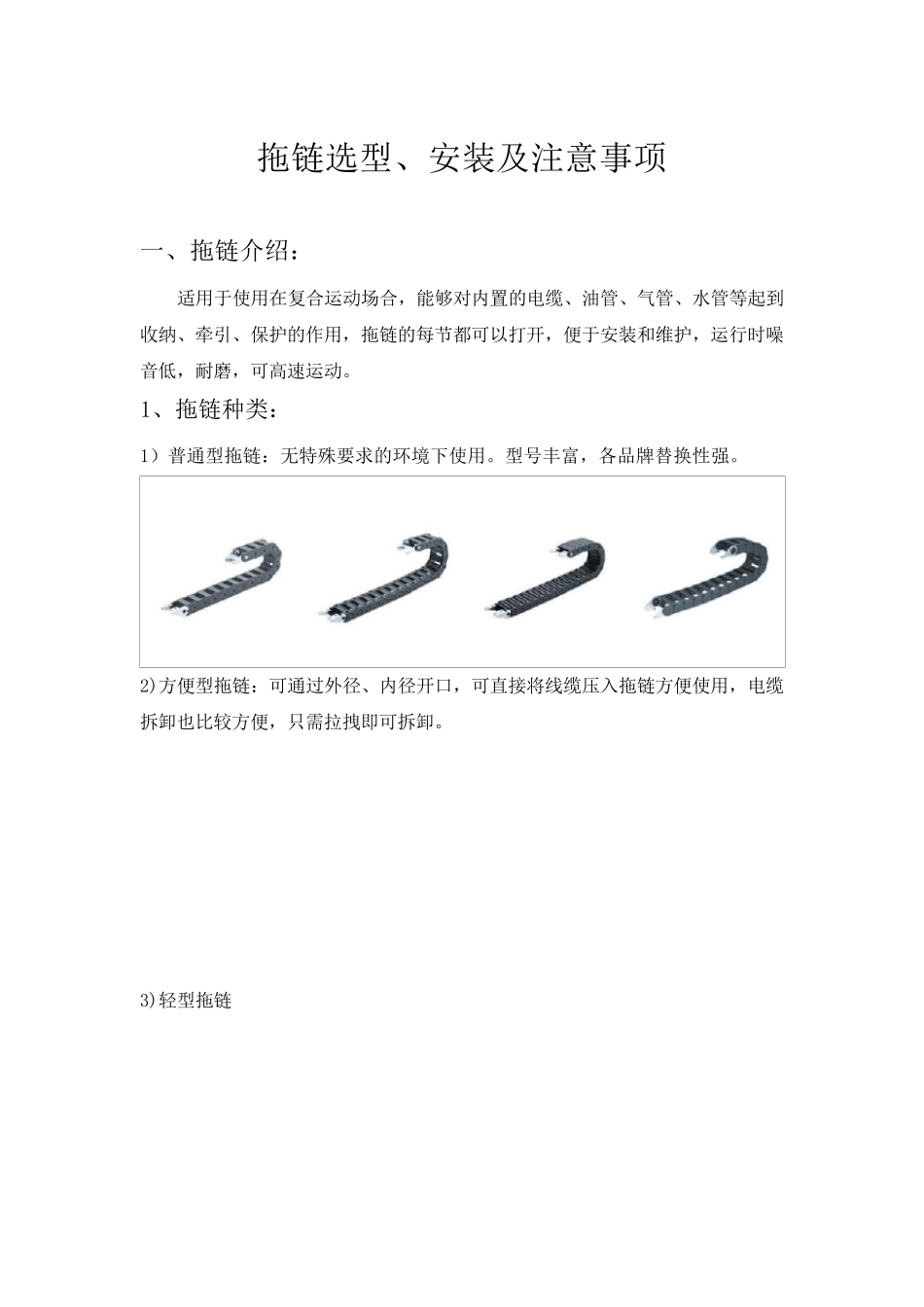

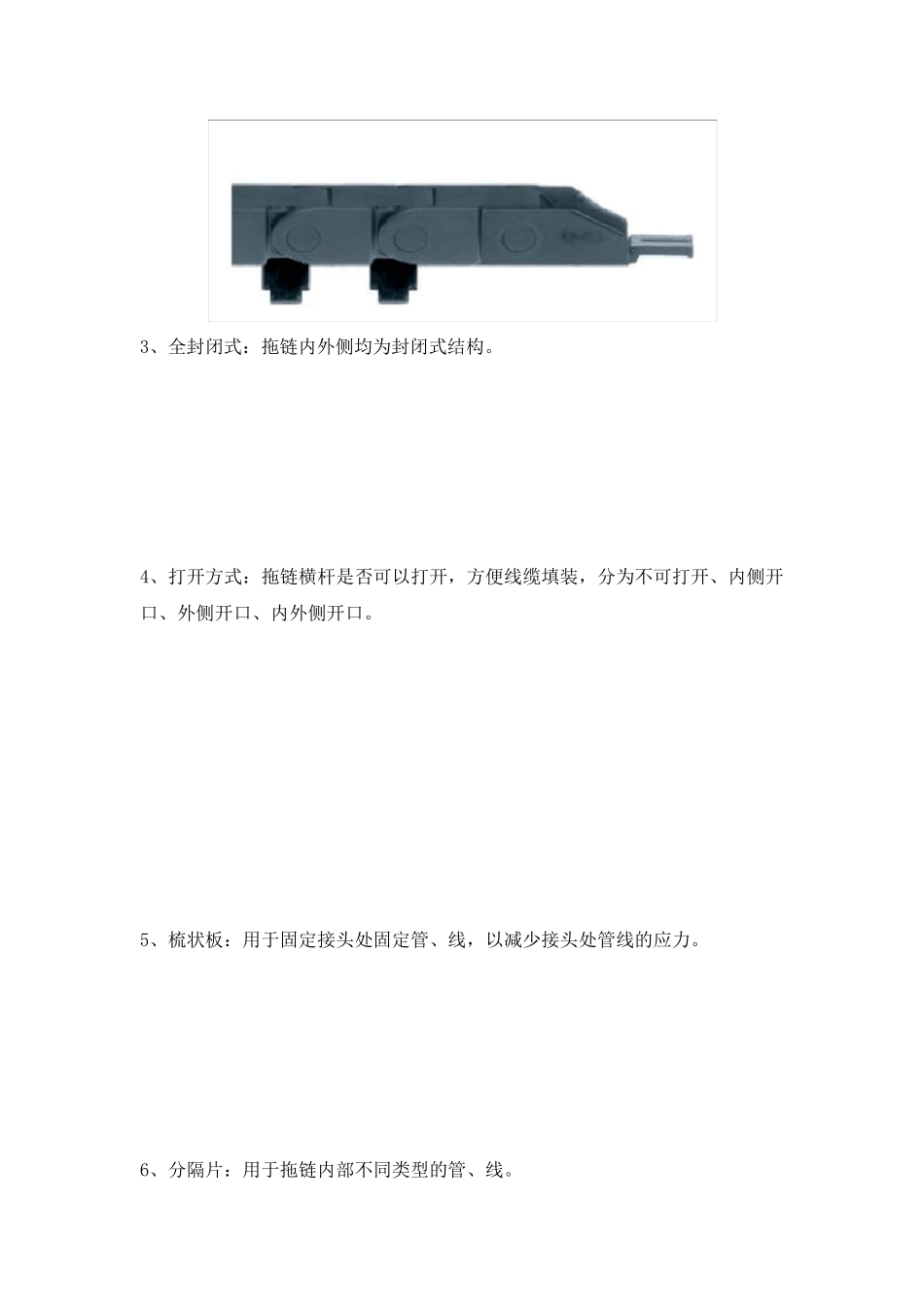

拖链选型、安装及注意事项 一、拖链介绍： 适用于使用在复合运动场合，能够对内置的电缆、油管、气管、水管等起到收纳、牵引、保护的作用，拖链的每节都可以打开，便于安装和维护，运行时噪音低，耐磨，可高速运动。 1、拖链种类： 1）普通型拖链：无特殊要求的环境下使用。型号丰富，各品牌替换性强。 2)方便型拖链：可通过外径、内径开口，可直接将线缆压入拖链方便使用，电缆拆卸也比较方便，只需拉拽即可拆卸。 3)轻型拖链 4)加强型拖链、三维型拖链 加强型拖链：可应用于负载较重，长距离、告诉运动、环境恶劣的工况。 三维型拖链：多维运动，小弯曲半径，全封闭防碎屑，链节可拆卸。 2、拖链常用名词解释 1、桥式：链节两侧只有横杆连接的结构 2、半封闭型：连接一侧封闭，一侧桥式结构 ，一般为外侧封闭式、内侧为桥式。 3、全封闭式：拖链内外侧均为封闭式结构。 4、打开方式：拖链横杆是否可以打开，方便线缆填装，分为不可打开、内侧开口、外侧开口、内外侧开口。 5、梳状板：用于固定接头处固定管、线，以减少接头处管线的应力。 6、分隔片：用于拖链内部不同类型的管、线。 二、拖链选型 1、确定拖链内部尺寸 电缆、气管和液压管等负载的数量、类型及直径决定了拖链的内部尺寸和分配状况 。 首先，要保证负载的拖链内部合理均匀的分布：包括重量均匀分布，空间合理分布。 若为单一负载且只有一条，空间足够即可（见图一）； 拖链（图一） 若为液压管、水管、气管、油管和电缆等不同的负载最好用竖隔片分隔开来（见图二）； 若为同种负载数量较多且直径差异比较大，也最好用竖隔片隔开（见图二）； 拖链（图二） 若有多层排布，可用横隔片在高度方向进行分隔（见图三）。 拖链（图三） 其次，要保证负载能够在拖链内部能够自由移动，防止排布时产生相互缠绕的现象； 然后，根据负载的排布，计算出内高和内宽：通常情况下所选用的拖链的内宽和内高为负载排布的最大高度和最大宽的1.5 倍； 最后，根据拖链的使用环境决定是否需要选用全封闭拖链（一般情况下在有粉尘颗粒较大或者环境较为恶劣的情况下，为了更好的保护负载， 可选用全封闭型的拖链）。 2、计算拖链弯曲半径 弯曲半径的计算取决于以下两个要素：通常情况下，最大的直径或厚度及最硬的电缆决定了最大允许的最小弯曲半径；可获取的安装空间决定了允许的弯曲半径（在拖链安装空间有限的情况下）； 弯曲半径的计算方法： 电缆：国产电缆...
