拱板吊装施工方案

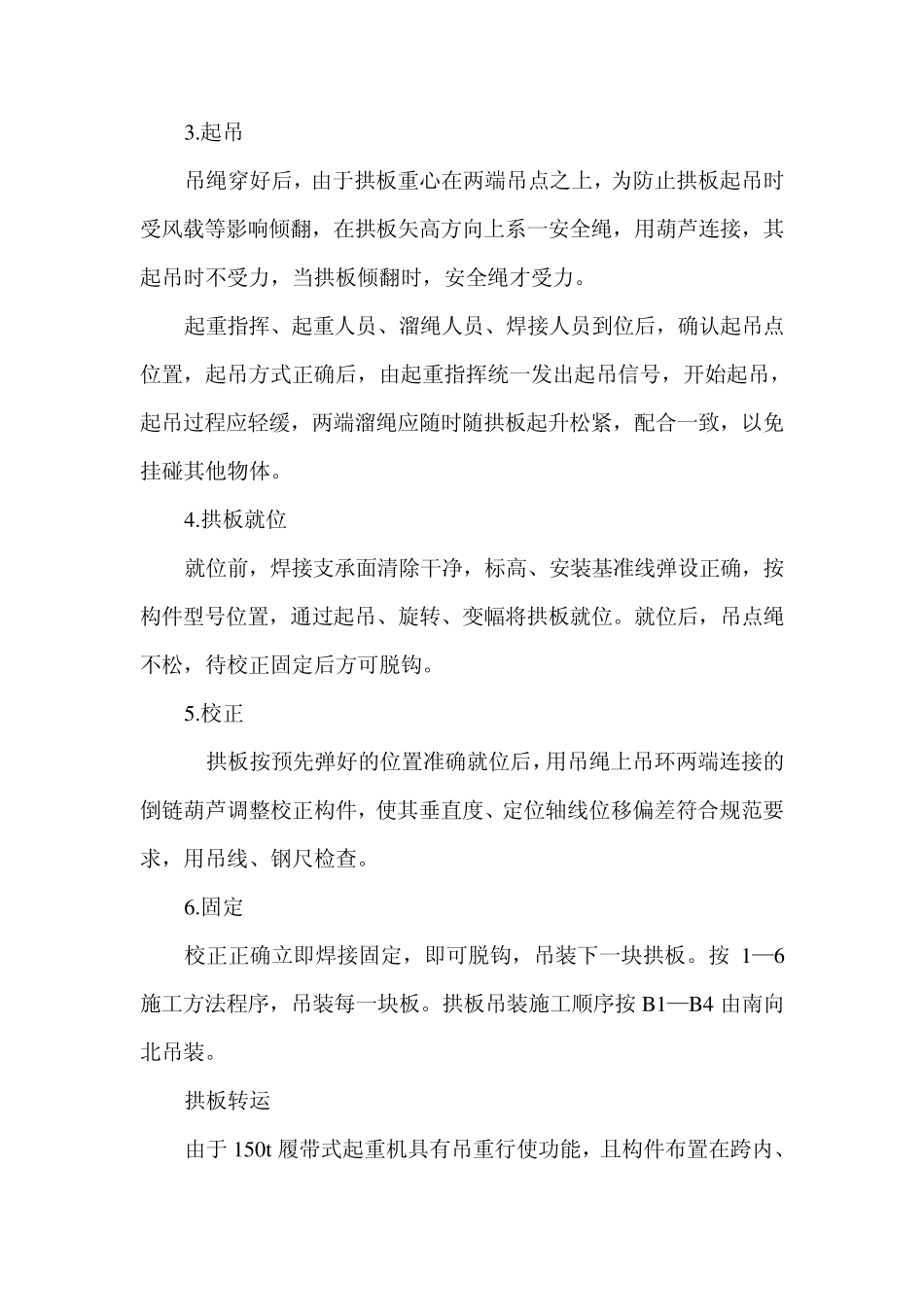

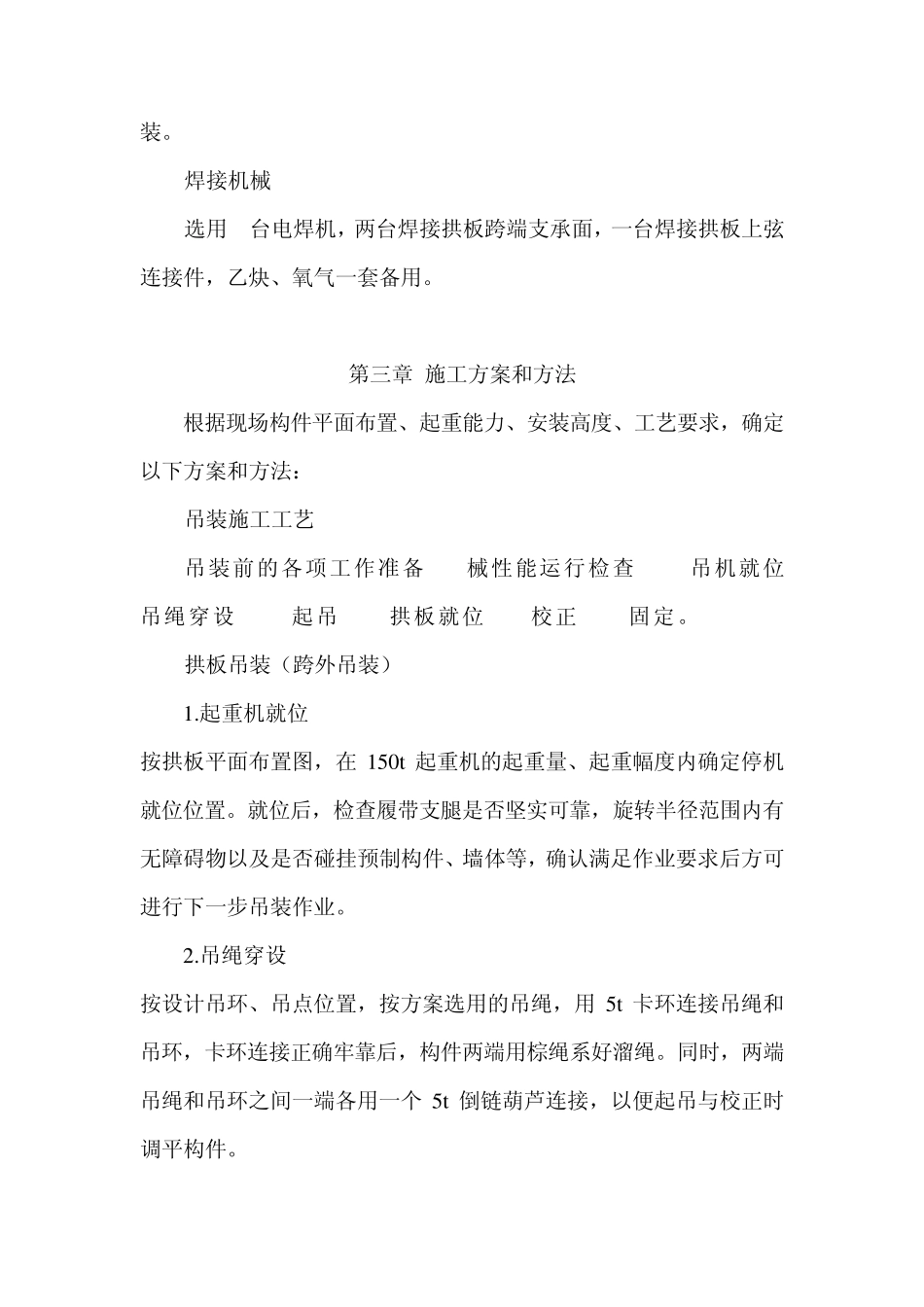

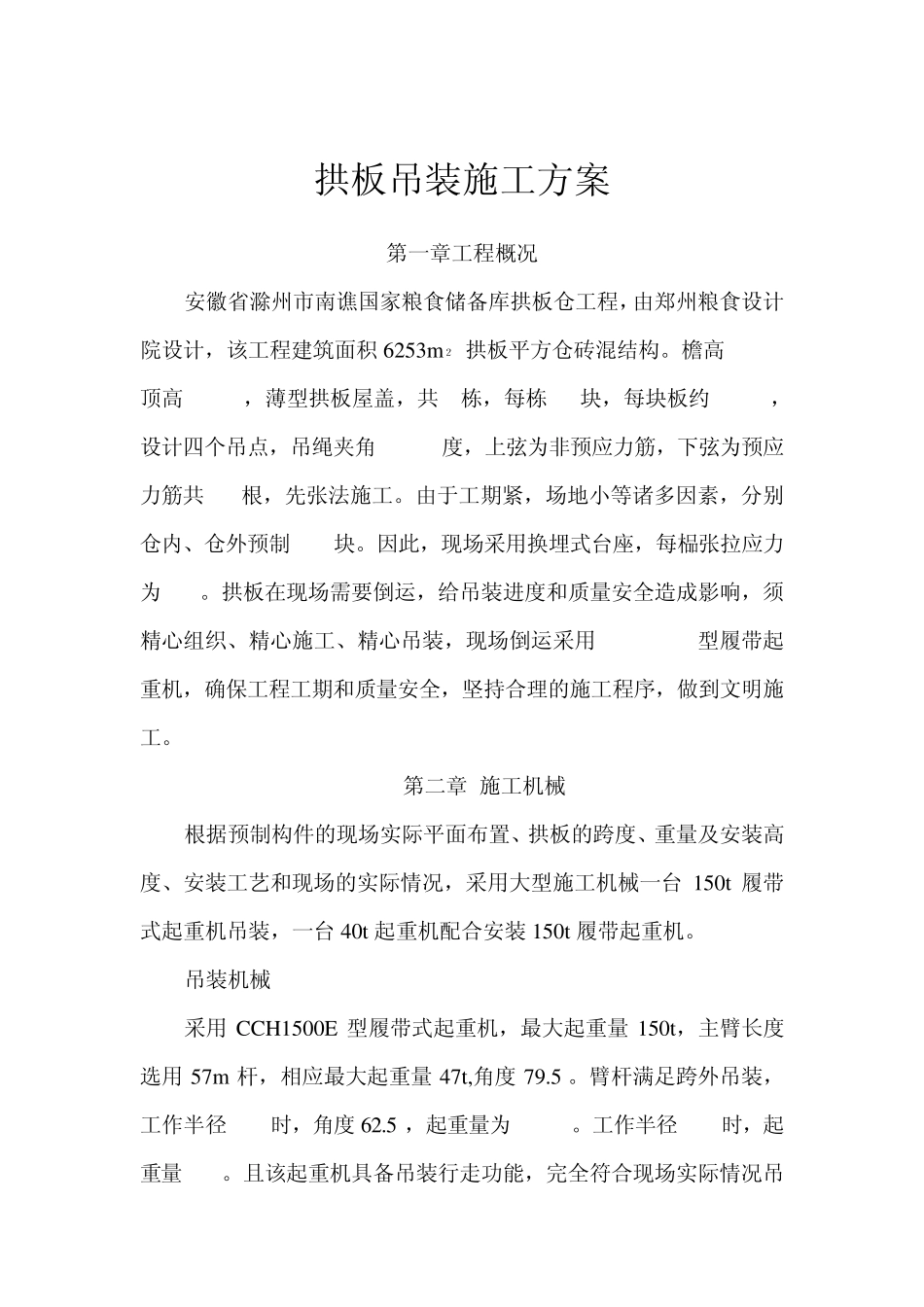

拱板吊装施工方案 第一章工程概况 安徽省滁州市南谯国家粮食储备库拱板仓工程，由郑州粮食设计院设计，该工程建筑面积6253m２,拱板平方仓砖混结构。檐高8.1m,顶高10.2m，薄型拱板屋盖，共4栋，每栋60块，每块板约13.5t，设计四个吊点，吊绳夹角55-60度，上弦为非预应力筋，下弦为预应力筋共31根，先张法施工。由于工期紧，场地小等诸多因素，分别仓内、仓外预制 120块。因此，现场采用换埋式台座，每榀张拉应力为32t。拱板在现场需要倒运，给吊装进度和质量安全造成影响，须精心组织、精心施工、精心吊装，现场倒运采用 CCH1500E型履带起重机，确保工程工期和质量安全，坚持合理的施工程序，做到文明施工。 第二章 施工机械 根据预制构件的现场实际平面布置、拱板的跨度、重量及安装高度、安装工艺和现场的实际情况，采用大型施工机械一台 150t履带式起重机吊装，一台 40t起重机配合安装150t履带起重机。 吊装机械 采用 CCH1500E 型履带式起重机，最大起重量 150t，主臂长度选用 57m 杆，相应最大起重量 47t,角度79.5o。臂杆满足跨外吊装，工作半径 28m时，角度62.5 o，起重量为15.6t。工作半径 30m时，起重量 14t。且该起重机具备吊装行走功能，完全符合现场实际情况吊装。 焊接机械 选用3台电焊机，两台焊接拱板跨端支承面，一台焊接拱板上弦连接件，乙炔、氧气一套备用。 第三章 施工方案和方法 根据现场构件平面布置、起重能力、安装高度、工艺要求，确定以下方案和方法： 吊装施工工艺 吊装前的各项工作准备 械性能运行检查 吊机就位 吊绳穿设 起吊 拱板就位 校正 固定。 拱板吊装（跨外吊装） 1.起重机就位 按拱板平面布置图，在 150t 起重机的起重量、起重幅度内确定停机就位位置。就位后，检查履带支腿是否坚实可靠，旋转半径范围内有无障碍物以及是否碰挂预制构件、墙体等，确认满足作业要求后方可进行下一步吊装作业。 2.吊绳穿设 按设计吊环、吊点位置，按方案选用的吊绳，用5t 卡环连接吊绳和吊环，卡环连接正确牢靠后，构件两端用棕绳系好溜绳。同时，两端吊绳和吊环之间一端各用一个 5t 倒链葫芦连接，以便起吊与校正时调平构件。 3.起吊 吊绳穿好后，由于拱板重心在两端吊点之上，为防止拱板起吊时受风载等影响倾翻，在拱板矢高方向上系一安全绳，用葫芦连接，其起吊时不受力，当拱板倾翻时，安全绳才受力。 起重指挥、起重人员、溜绳人员、焊接人员到位后，确认起吊点位置，起吊...
