拼接控制器解决方案

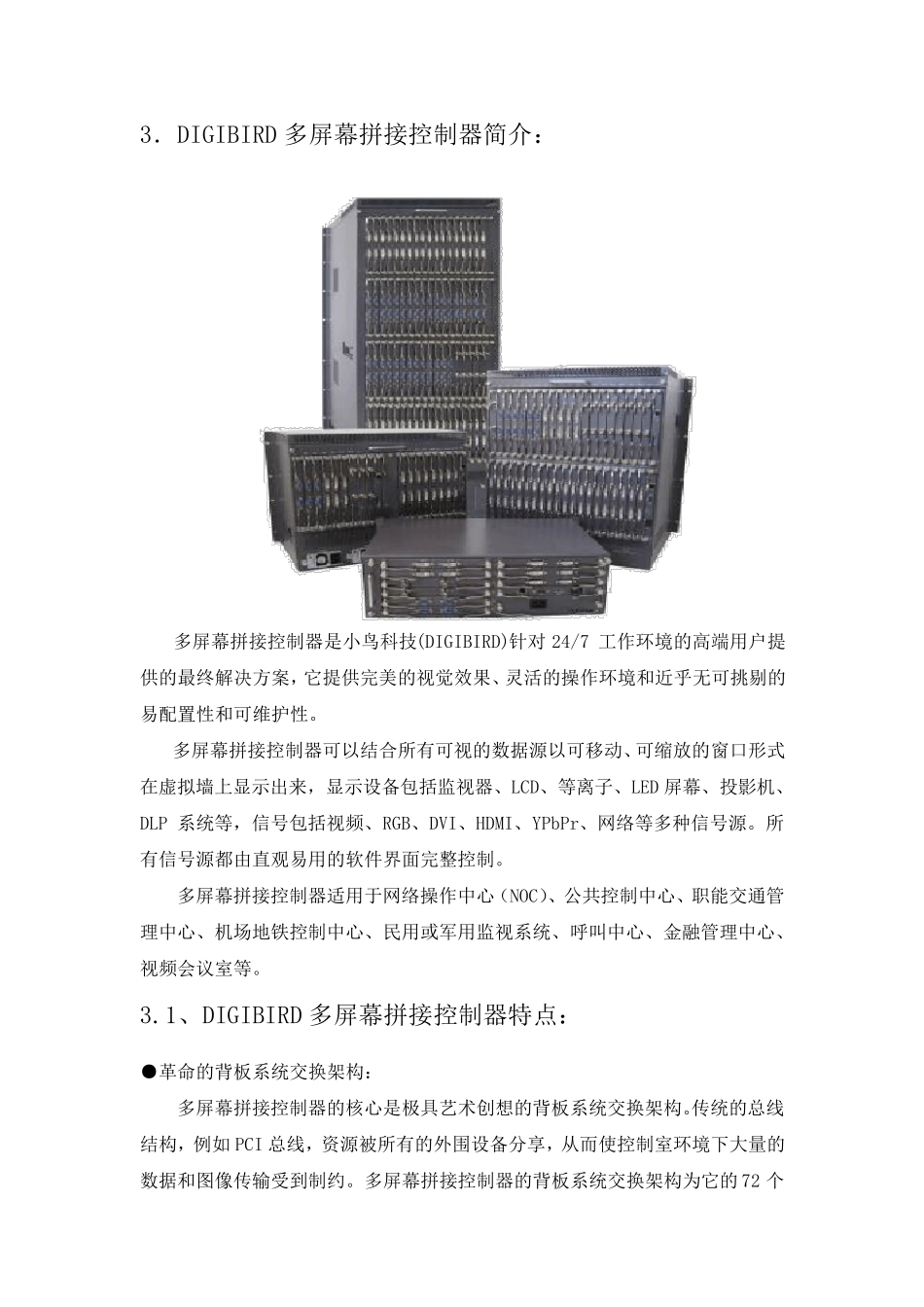

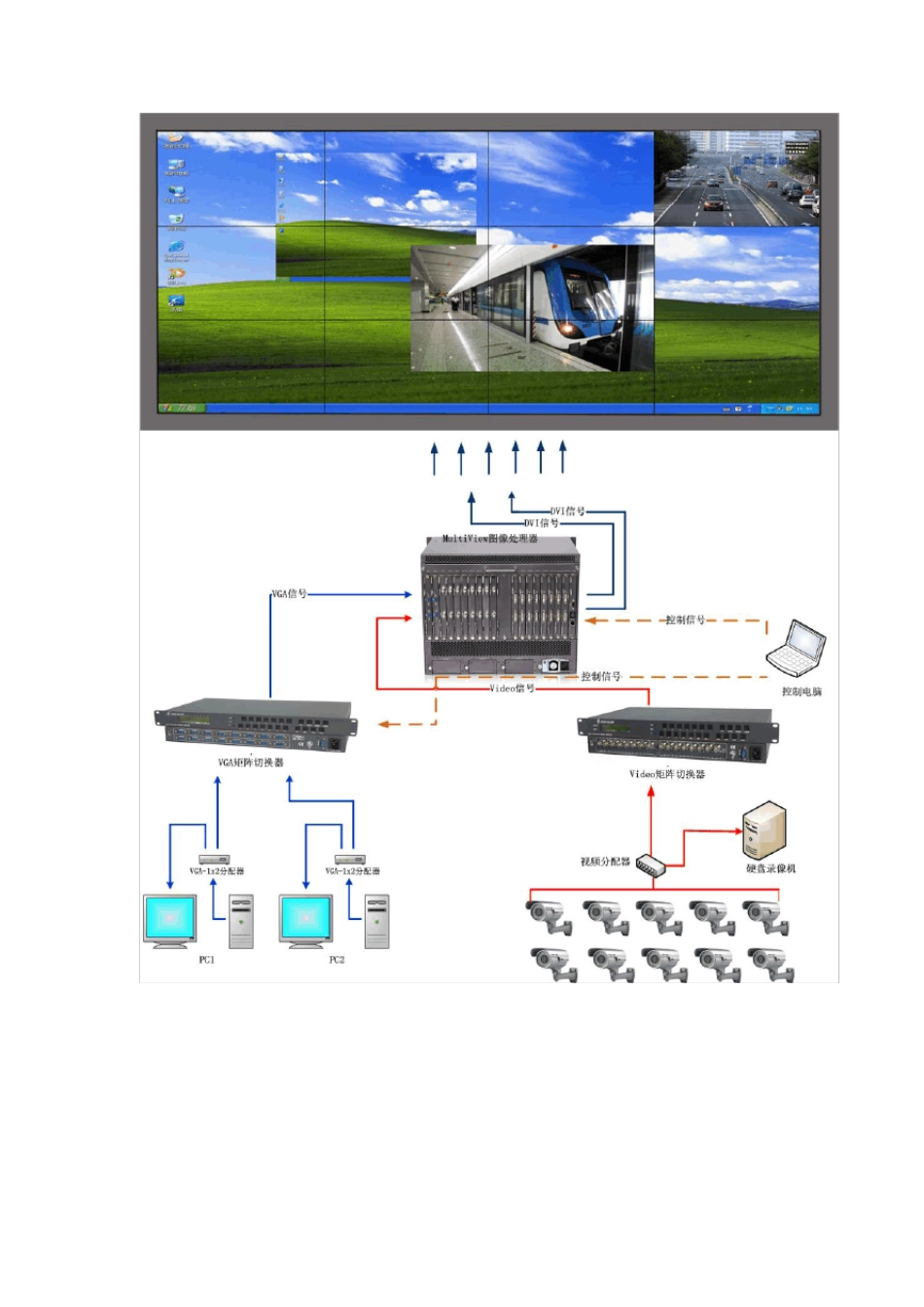

1．液晶拼接显示效果模式图 1.1、整屏显示：整个屏幕显示一个完整图象，高分辨率应用。显示的图象可以是复合视频、VGA、DVI 信号。 系统拓扑图 3． DIGIBIRD 多 屏 幕 拼 接 控 制 器 简 介 ： 多 屏 幕 拼 接 控 制 器 是 小 鸟 科 技 (DIGIBIRD)针 对 24/7 工 作 环 境 的 高 端 用 户 提供 的 最 终 解 决 方 案 ， 它 提 供 完 美 的 视 觉 效 果 、 灵 活 的 操 作 环 境 和 近 乎 无 可 挑 剔 的易 配 置 性 和 可 维 护 性 。 多 屏 幕 拼 接 控 制 器 可 以 结 合 所 有 可 视 的 数 据 源 以 可 移 动 、 可 缩 放 的 窗 口 形 式在 虚 拟 墙 上 显 示 出 来 ， 显 示 设 备 包 括 监 视 器 、 LCD、 等 离 子 、 LED 屏 幕 、 投 影 机 、DLP 系 统 等 ， 信 号 包 括 视 频 、 RGB、 DVI、 HDMI、 YPbPr、 网 络 等 多 种 信 号 源 。 所有 信 号 源 都 由 直 观 易 用 的 软 件 界 面 完 整 控 制 。 多 屏 幕 拼 接 控 制 器 适 用 于 网 络 操 作 中 心 （ NOC）、 公 共 控 制 中 心 、 职 能 交 通 管理中 心 、 机 场地铁控 制 中 心 、 民用 或军用 监 视 系 统 、 呼叫中 心 、 金融管 理中 心 、视 频 会议室等 。 3.1、 DIGIBIRD 多 屏 幕 拼 接 控 制 器 特点： ●革命的 背板系 统 交 换架构： 多 屏 幕 拼 接 控 制 器 的 核心 是 极具艺术创想的 背板系 统 交 换架构。传统 的 总 线结 构， 例 如 PCI 总 线 ， 资 源 被 所 有 的 外 围 设 备 分 享 ， 从 而 使 控 制 室环 境 下 大 量 的数 据 和 图 像 传输 受 到 制 约 。 多 屏 幕 拼 接 控 制 器 的 背板系 统 交 换架构为 它 的 72 个外围槽位提供了高达10Gb/s 的传输带宽，外围的板卡通过拼接控制器的背板系统联接到拥有极高带宽的交换架构上，从而确保数据通过最佳的路径传输，提供快速的优质画面。无论多大的显示墙，都能保证图像信号的流畅。 ●全新的同步技术和双缓冲技术： 为保证高速运动的画面在虚拟墙的各个物理显示器上能达到同帧播放的效果，避免不同步造成的不同屏运动、画面错...
