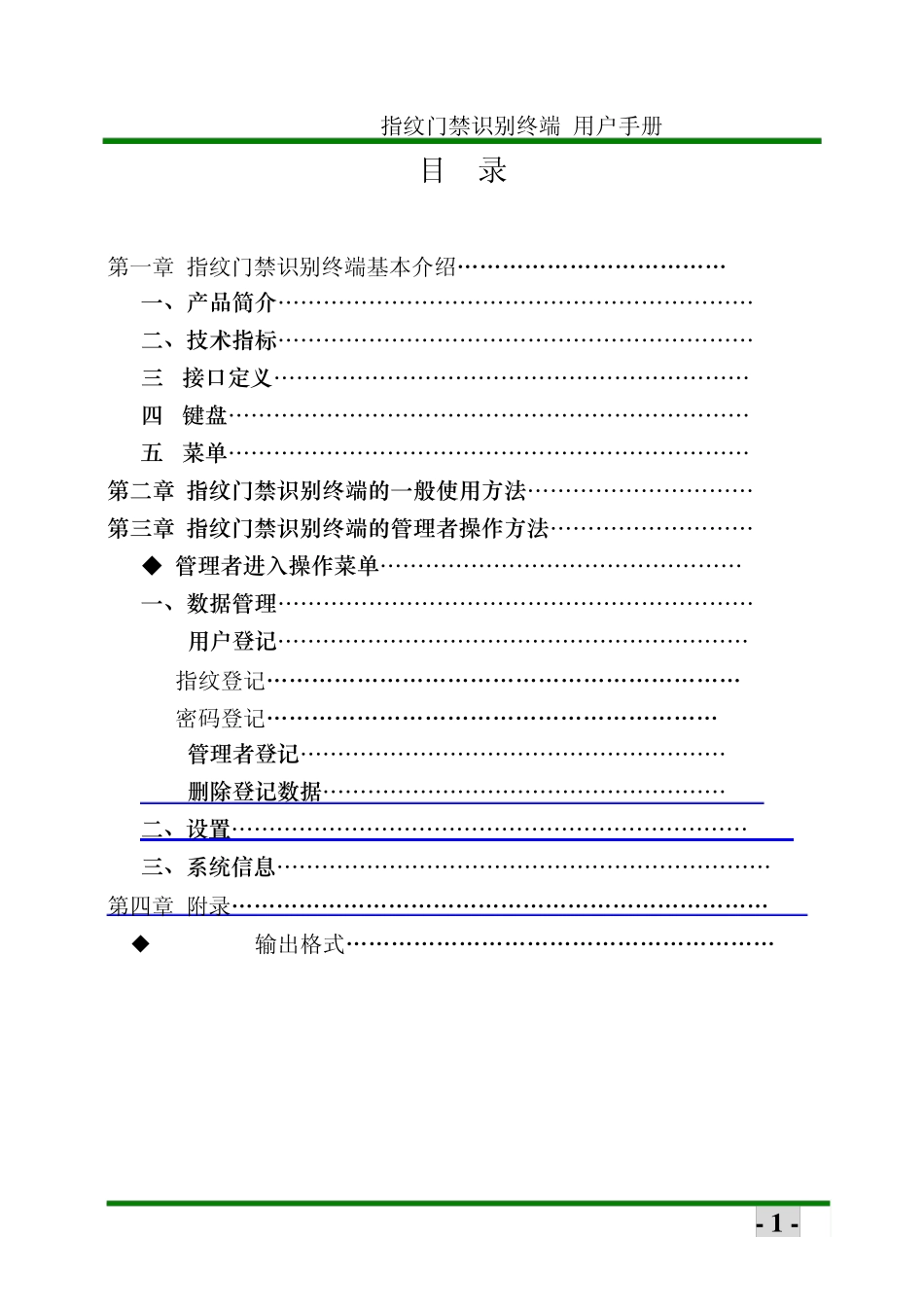

指纹门禁识别终端 用户手册V1.0 for A365 - 1 - 目 录 第一章 指纹门禁识别终端基本介绍„„„„„„„„„„„„..2 一、产品简介………………………………………………………2 二、技术指标………………………………………………………2 三. 接口定义………………………………………………………3 四. 键盘…………………………………………………………….4 五. 菜单…………………………………………………………….4 第二章 指纹门禁识别终端的一般使用方法………………………….6 第三章 指纹门禁识别终端的管理者操作方法……………………….8 ◆ 管理者进入操作菜单…………………………………………..8 一、数据管理………………………………………………………8 1.1 用户登记………………………………………………………9 1.11 指纹登记„„„„„„„„„„„„„„„„„„„„„.9 1.12 密码登记„„„„„„„„„„„„„„„„„„„„..10 1.2 管理者登记………………………………………………….10 1.3 删除登记数据……………………………………………….11 二、设置……………………………………………………………..12 三、系统信息…………………………………………………………13 第四章 附录„„„„„„„„„„„„„„„„„„„„„„„„.14 ◆ WIEGAND 输出格式„„„„„„„„„„„„„„„„„„„14 指纹门禁识别终端 用户手册V1.0 for A365 - 2 - 第一章 指纹门禁识别终端基本介绍 一、产品简介 指纹门禁识别终端主要配合现有的门禁控制器使用，该识别终端使用标准WIEGAND26协议与门禁控制器进行通讯连接。识别终端本身也是能独立使用的设备，具备指纹采集、指纹登记及删除、指纹比对等功能。该指纹识别终端能直接替换 WIEGAND输出的ID卡读卡器，对现有的ID卡门禁系统直接升级为指纹门禁系统，而不需要对系统做任何修改。 （I.外观图） 二、技术指标 指纹容量 1450枚 响应时间 小于 2S（1450枚满注册时） 指纹比对方式 1：N 指纹输入面积 16mm * 16mm 认假率（FAR） 0.0001%以下 拒真率（FRR） 0.01%以下 输出方式 标准WIEGAND26 位 用户号码（ID） 1-65535之间的任意数字 使用语言 中文简、繁体、英文 功耗 小于 5W 复位功能按钮。一旦终端死机而看门狗不起作用可用此按钮复位 指纹门禁识别终端 用户手册V1.0 for A3...
