挡墙施工技术交底

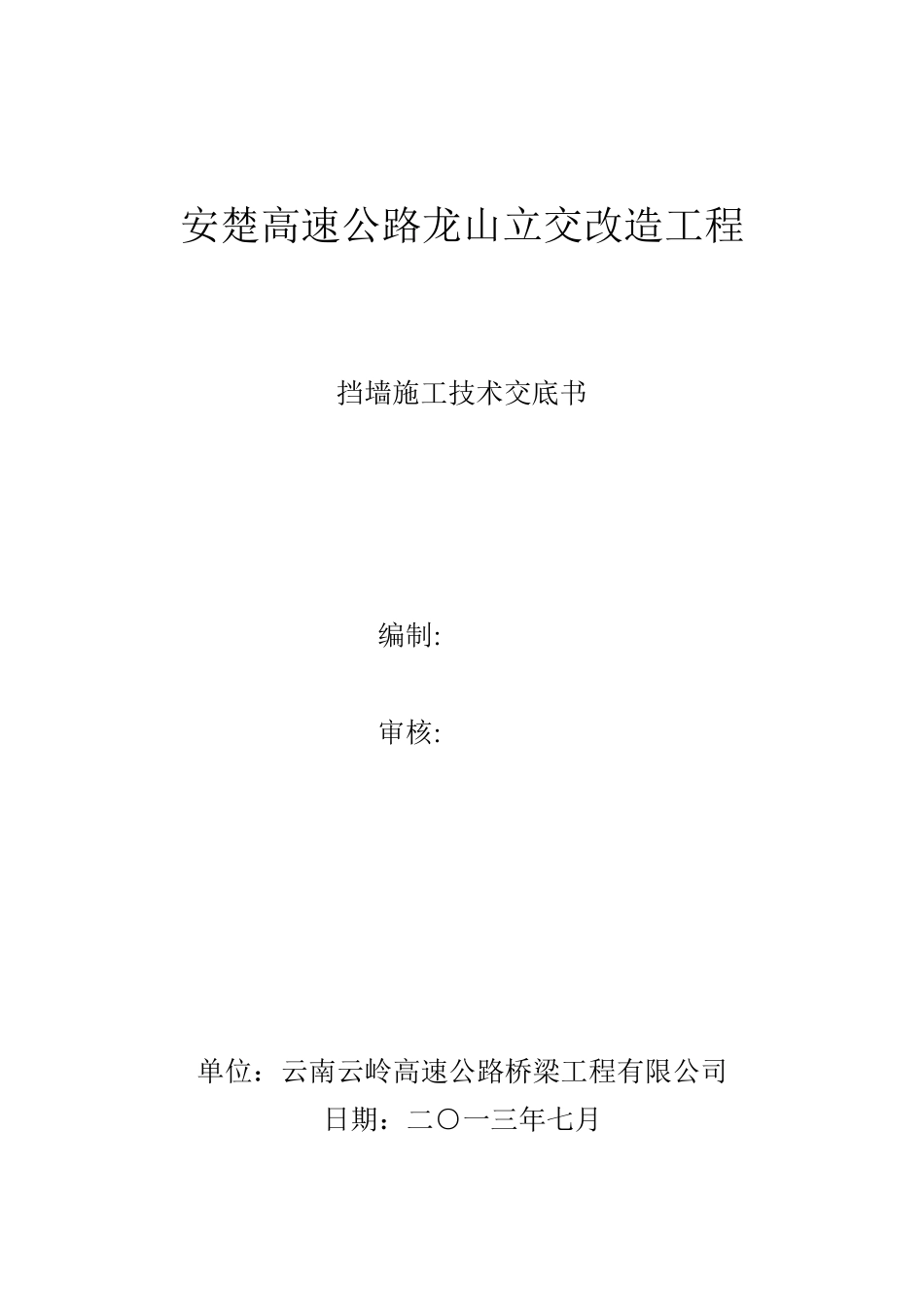

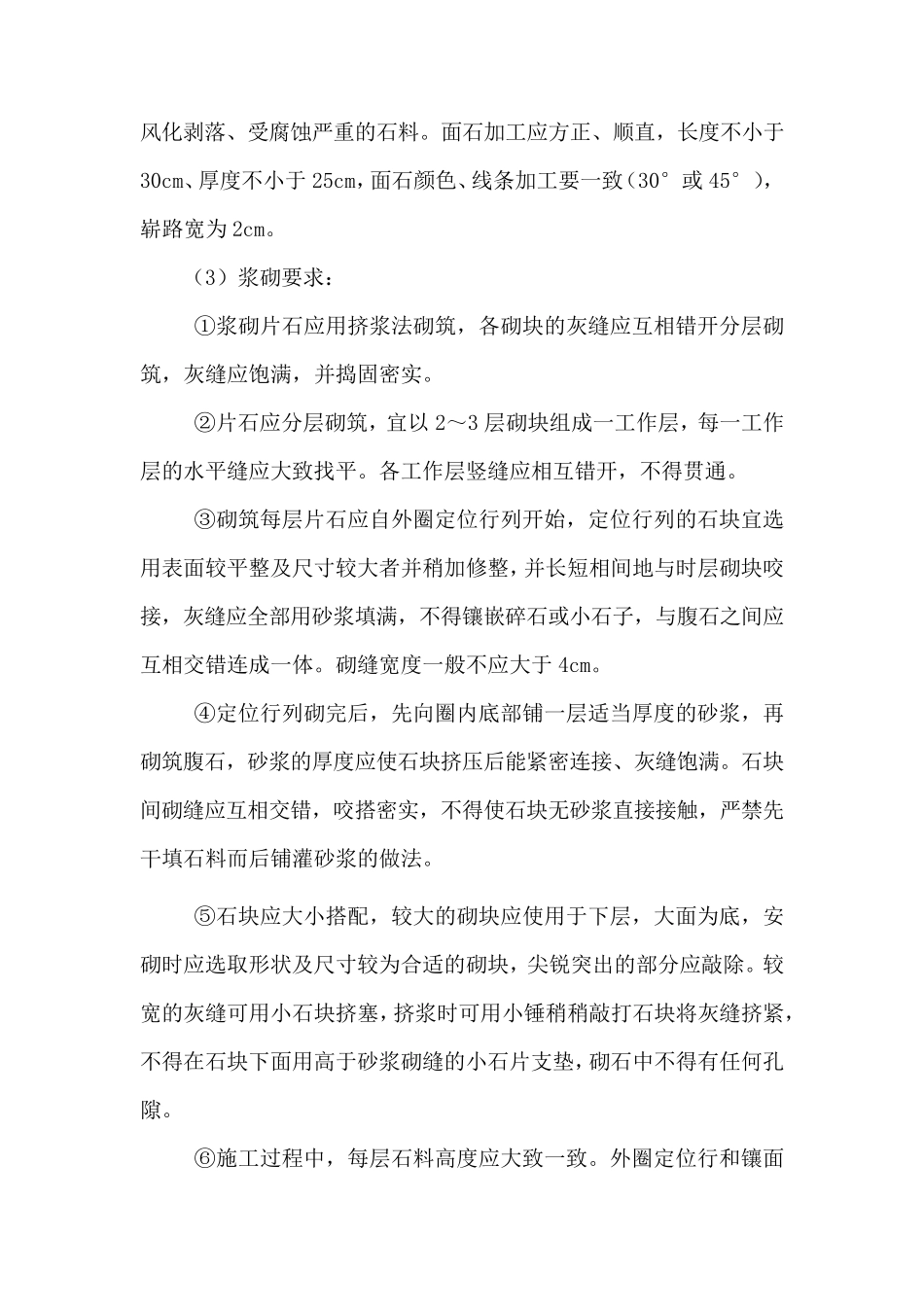

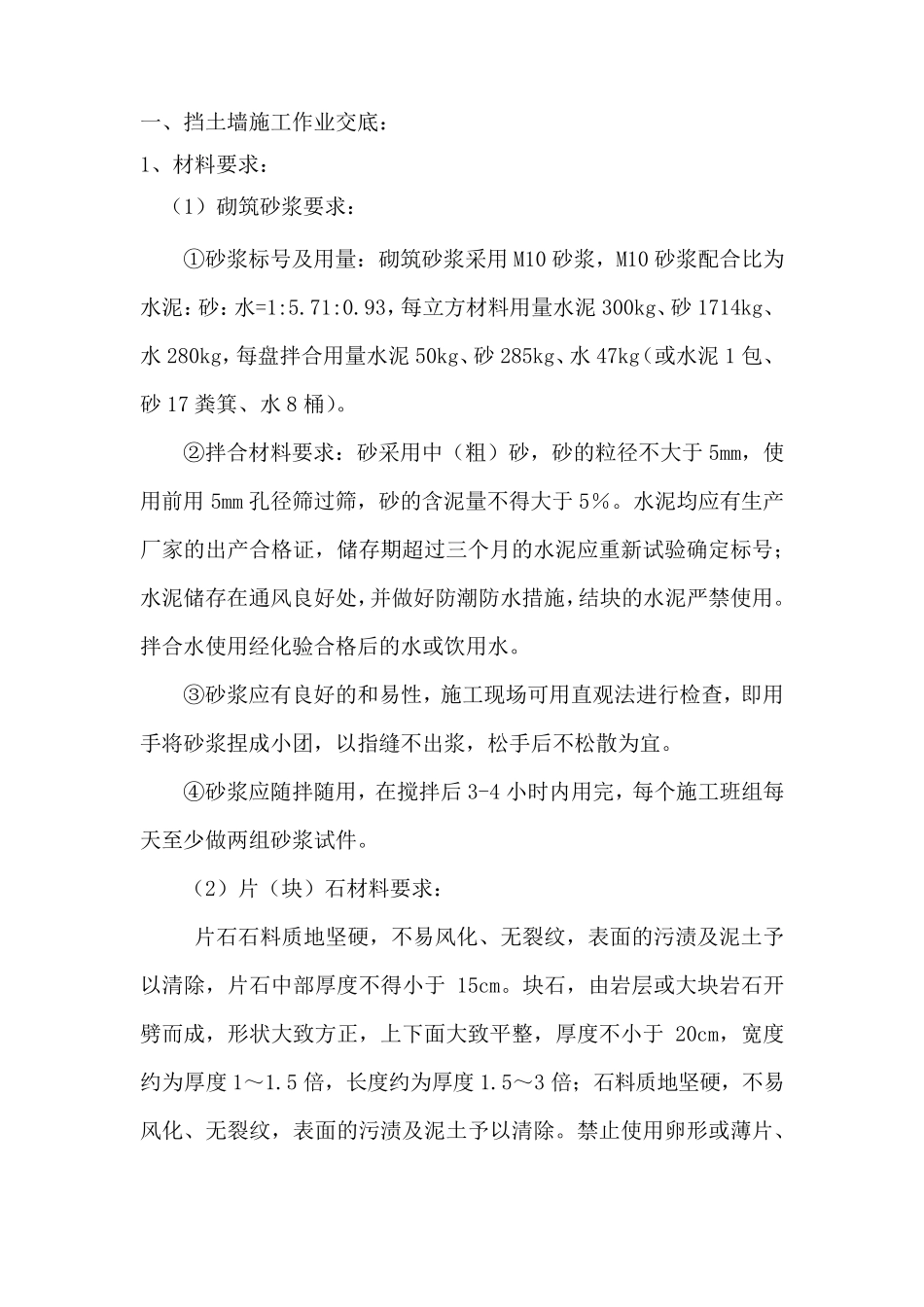

安楚高速公路龙山立交改造工程 挡墙施工技术交底书 编制: 审核: 单位：云南云岭高速公路桥梁工程有限公司 日期：二○一三年七月 一、挡土墙施工作业交底： 1、材料要求： （1）砌筑砂浆要求： ①砂浆标号及用量：砌筑砂浆采用 M10 砂浆，M10 砂浆配合比为水泥：砂：水=1:5.71:0.93，每立方材料用量水泥 300kg、砂1714kg、水 280kg，每盘拌合用量水泥 50kg、砂285kg、水 47kg（或水泥 1 包、砂17 粪箕、水 8 桶）。 ②拌合材料要求：砂采用中（粗）砂，砂的粒径不大于 5mm，使用前用 5mm 孔径筛过筛，砂的含泥量不得大于 5％。水泥均应有生产厂家的出产合格证，储存期超过三个月的水泥应重新试验确定标号；水泥储存在通风良好处，并做好防潮防水措施，结块的水泥严禁使用。拌合水使用经化验合格后的水或饮用水。 ③砂浆应有良好的和易性，施工现场可用直观法进行检查，即用手将砂浆捏成小团，以指缝不出浆，松手后不松散为宜。 ④砂浆应随拌随用，在搅拌后 3-4 小时内用完，每个施工班组每天至少做两组砂浆试件。 （2）片（块）石材料要求： 片石石料质地坚硬，不易风化、无裂纹，表面的污渍及泥土予以清 除 ，片石中部 厚 度 不得小于 15cm。块石，由 岩 层 或大块岩 石开劈 而 成，形 状 大致 方正 ，上 下 面大致 平 整 ，厚 度 不小于 20cm，宽 度约 为厚 度 1～ 1.5 倍 ，长 度 约 为厚 度 1.5～ 3 倍 ；石料质地坚硬，不易风化、无裂纹，表面的污渍及泥土予 以清 除 。禁止 使用卵 形 或薄 片、风化剥落、受腐蚀严重的石料。面石加工应方正、顺直，长度不小于30cm、厚度不小于25cm，面石颜色、线条加工要一致（30°或 45°），崭路宽为 2cm。 （3）浆砌要求： ①浆砌片石应用挤浆法砌筑，各砌块的灰缝应互相错开分层砌筑，灰缝应饱满，并捣固密实。 ②片石应分层砌筑，宜以 2～3 层砌块组成一工作层，每一工作层的水平缝应大致找平。各工作层竖缝应相互错开，不得贯通。 ③砌筑每层片石应自外圈定位行列开始，定位行列的石块宜选用表面较平整及尺寸较大者并稍加修整，并长短相间地与时层砌块咬接，灰缝应全部用砂浆填满，不得镶嵌碎石或小石子，与腹石之间应互相交错连成一体。砌缝宽度一般不应大于4cm。 ④定位行列砌完后，先向圈内底部铺一层适当厚度的砂浆，再砌筑腹石，砂浆的厚度应使石块挤压后能紧密连接、灰缝饱满。石块间砌缝应互相交错，咬...
