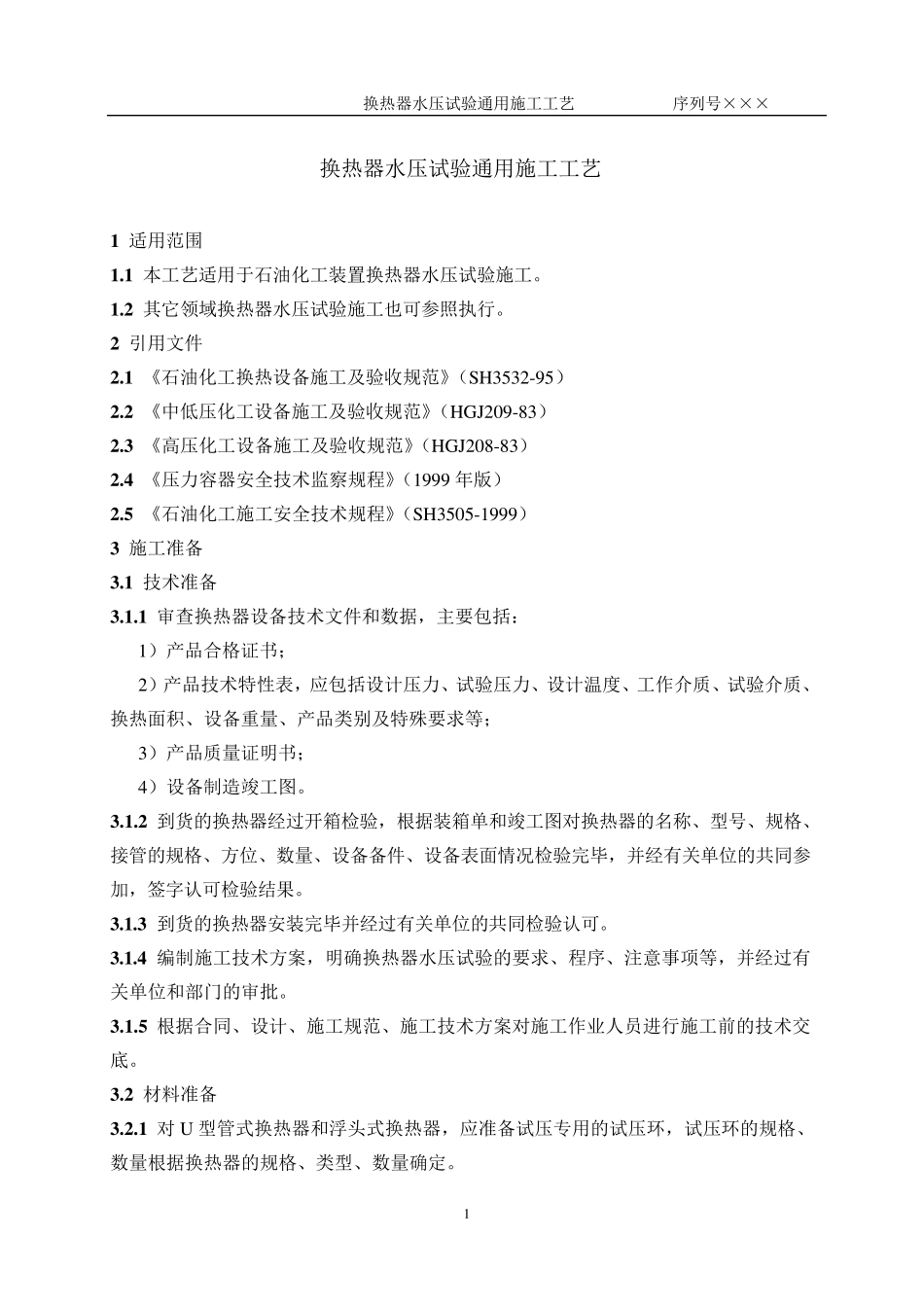

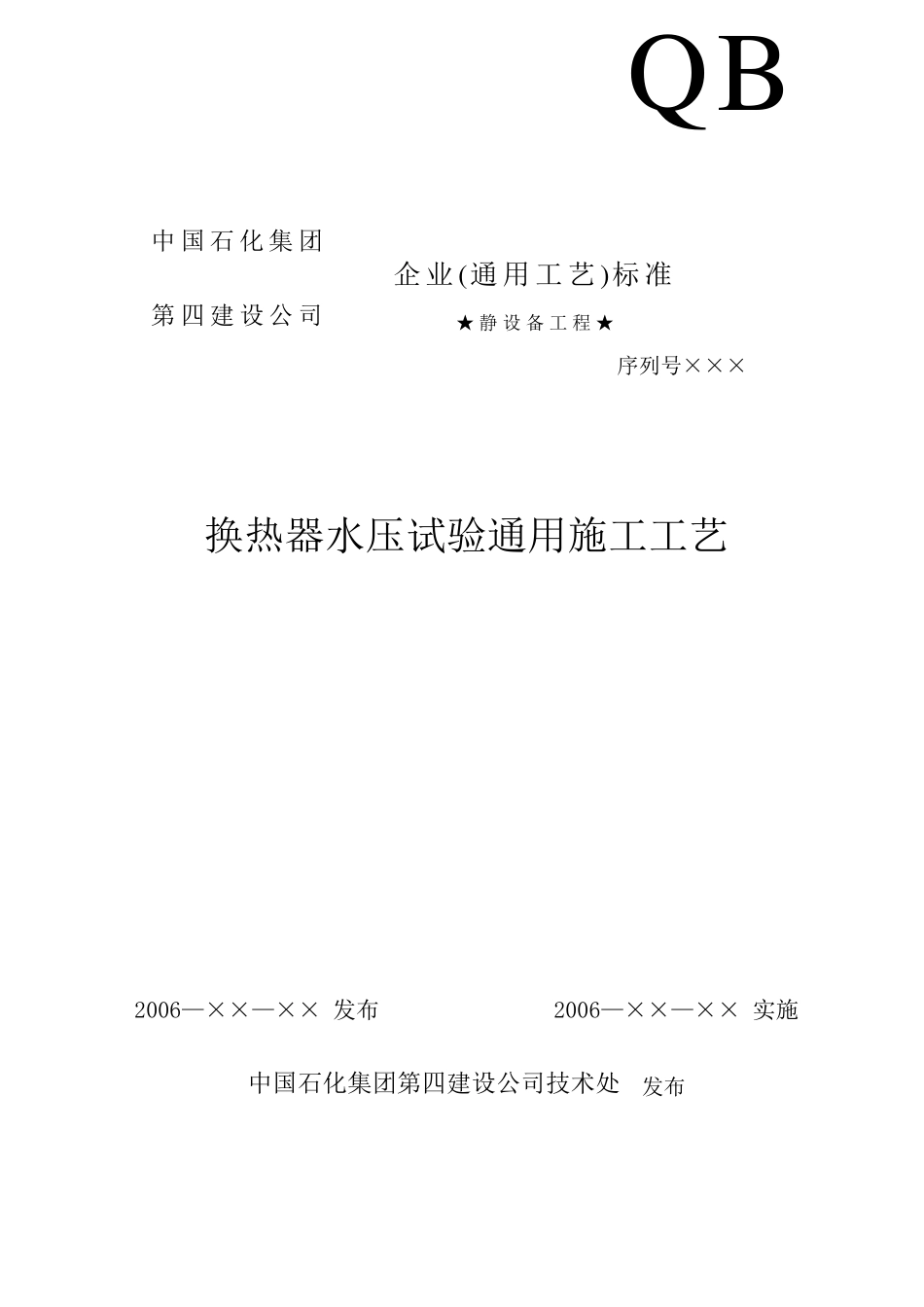

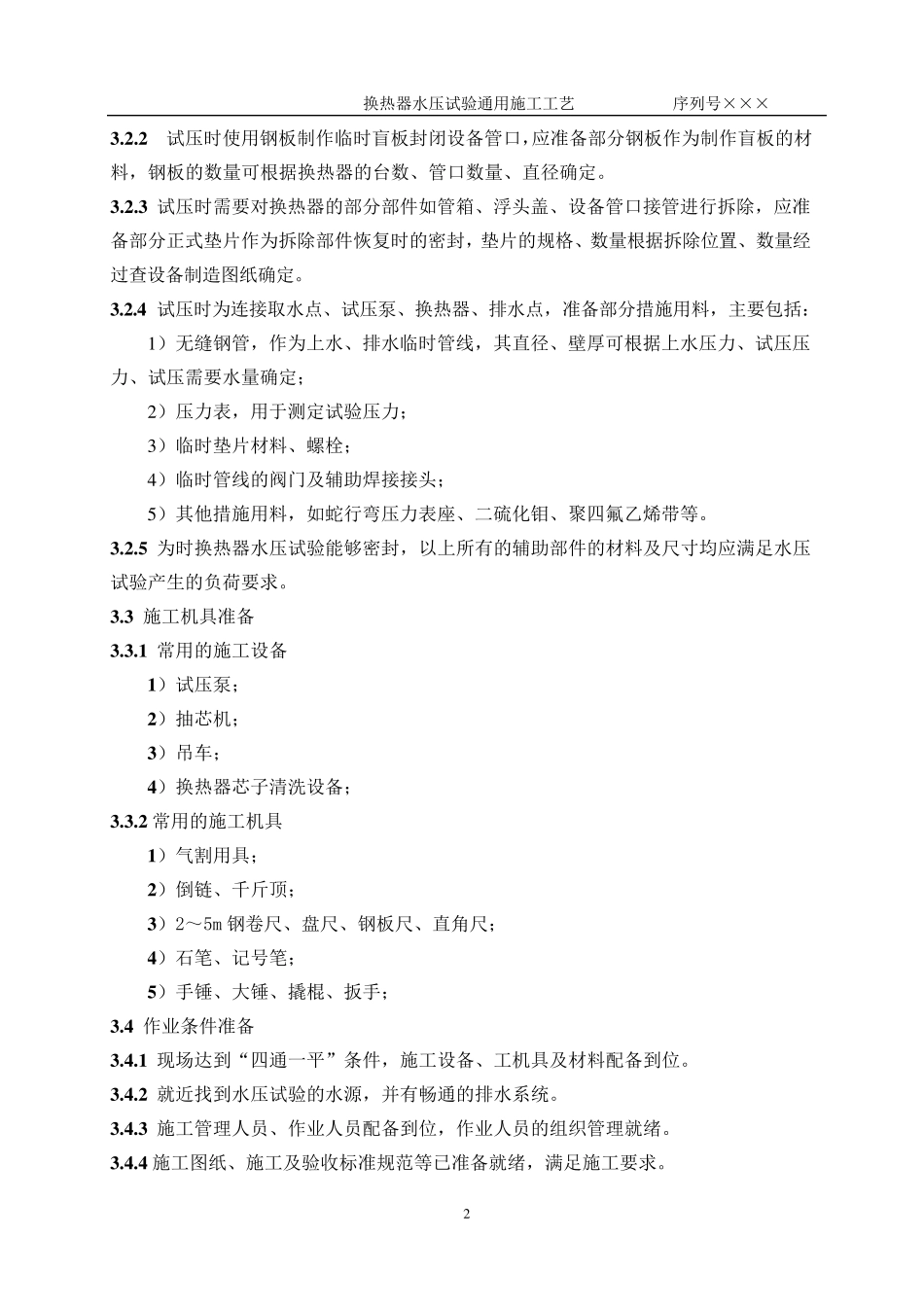

QB 中国石化集团 企业(通用工艺)标准 第四建设公司 ★静设备工程★ 序列号××× 换热器水压试验通用施工工艺 2006—××—×× 发布 2006—××—×× 实施 中国石化集团第四建设公司技术处 发布 换热器水压试验通用施工工艺 序列号××× 1 换热器水压试验通用施工工艺 1 适用范围 1 .1 本工艺适用于石油化工装置换热器水压试验施工。 1 .2 其它领域换热器水压试验施工也可参照执行。 2 引用文件 2 .1 《石油化工换热设备施工及验收规范》（SH3532-95） 2 .2 《中低压化工设备施工及验收规范》（HGJ209-83） 2 .3 《高压化工设备施工及验收规范》（HGJ208-83） 2 .4 《压力容器安全技术监察规程》（1999 年版） 2 .5 《石油化工施工安全技术规程》（SH3505-1999） 3 施工准备 3 .1 技术准备 3 .1 .1 审查换热器设备技术文件和数据，主要包括： 1）产品合格证书； 2）产品技术特性表，应包括设计压力、试验压力、设计温度、工作介质、试验介质、换热面积、设备重量、产品类别及特殊要求等； 3）产品质量证明书； 4）设备制造竣工图。 3 .1 .2 到货的换热器经过开箱检验，根据装箱单和竣工图对换热器的名称、型号、规格、接管的规格、方位、数量、设备备件、设备表面情况检验完毕，并经有关单位的共同参加，签字认可检验结果。 3 .1 .3 到货的换热器安装完毕并经过有关单位的共同检验认可。 3 .1 .4 编制施工技术方案，明确换热器水压试验的要求、程序、注意事项等，并经过有关单位和部门的审批。 3 .1 .5 根据合同、设计、施工规范、施工技术方案对施工作业人员进行施工前的技术交底。 3 .2 材料准备 3 .2 .1 对 U 型管式换热器和浮 头 式换热器，应准备试压专 用的试压环 ，试压环 的规格、数量根据换热器的规格、类型、数量确定 。 换热器水压试验通用施工工艺 序列号××× 2 3 .2 .2 试压时使用钢板制作临时盲板封闭设备管口，应准备部分钢板作为制作盲板的材料，钢板的数量可根据换热器的台数、管口数量、直径确定。 3 .2 .3 试压时需要对换热器的部分部件如管箱、浮头盖、设备管口接管进行拆除，应准备部分正式垫片作为拆除部件恢复时的密封，垫片的规格、数量根据拆除位置、数量经过查设备制造图纸确定。 3 .2 .4 试压时为连接取水点、试压泵、换热器、排水点，准备部分措施用料，主要包括： 1 ）无缝钢管，作为上水、排水临时管...
