换热器的设计方法

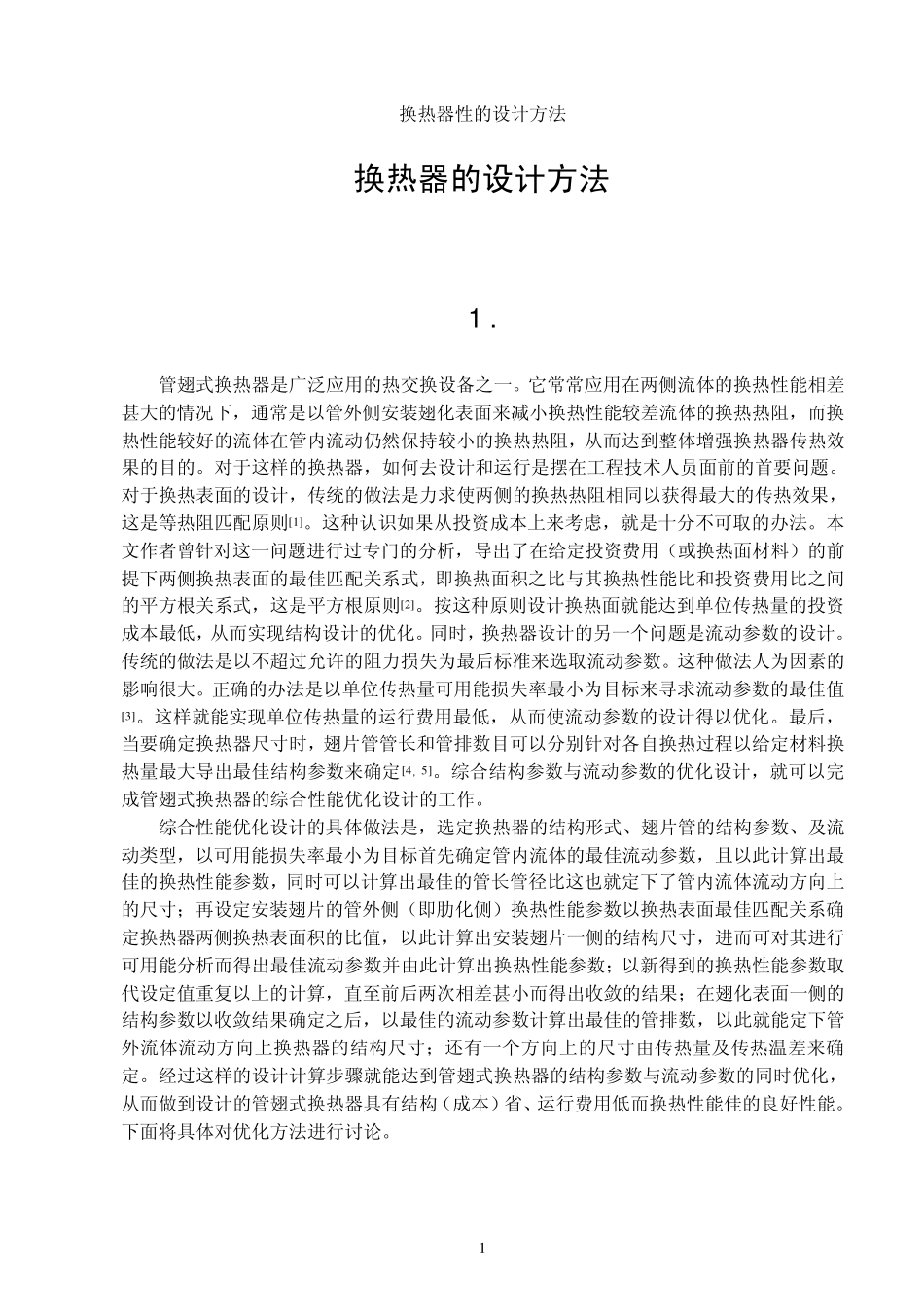

换热器的设计方法_第1页
1/16

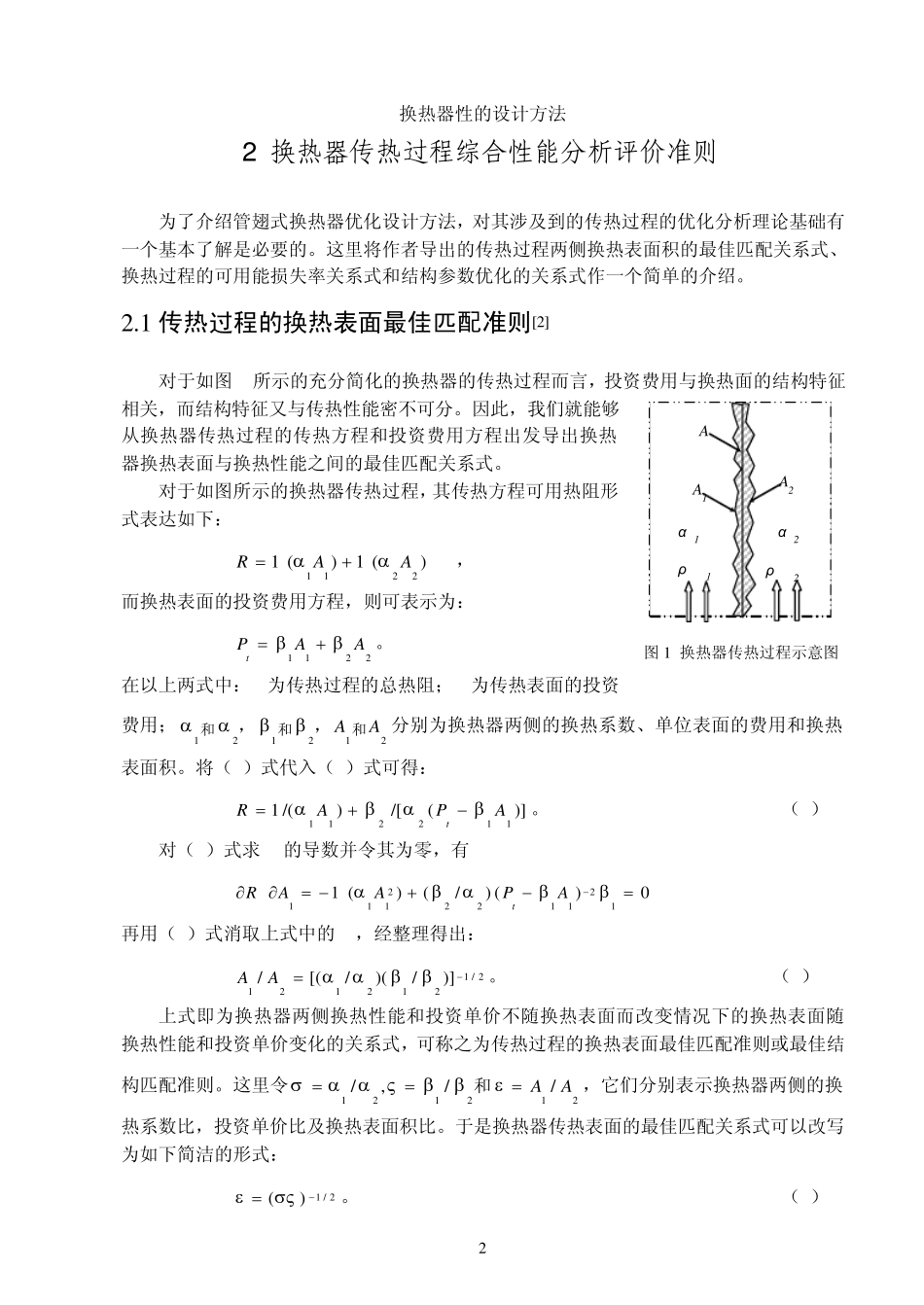

换热器的设计方法_第2页
2/16

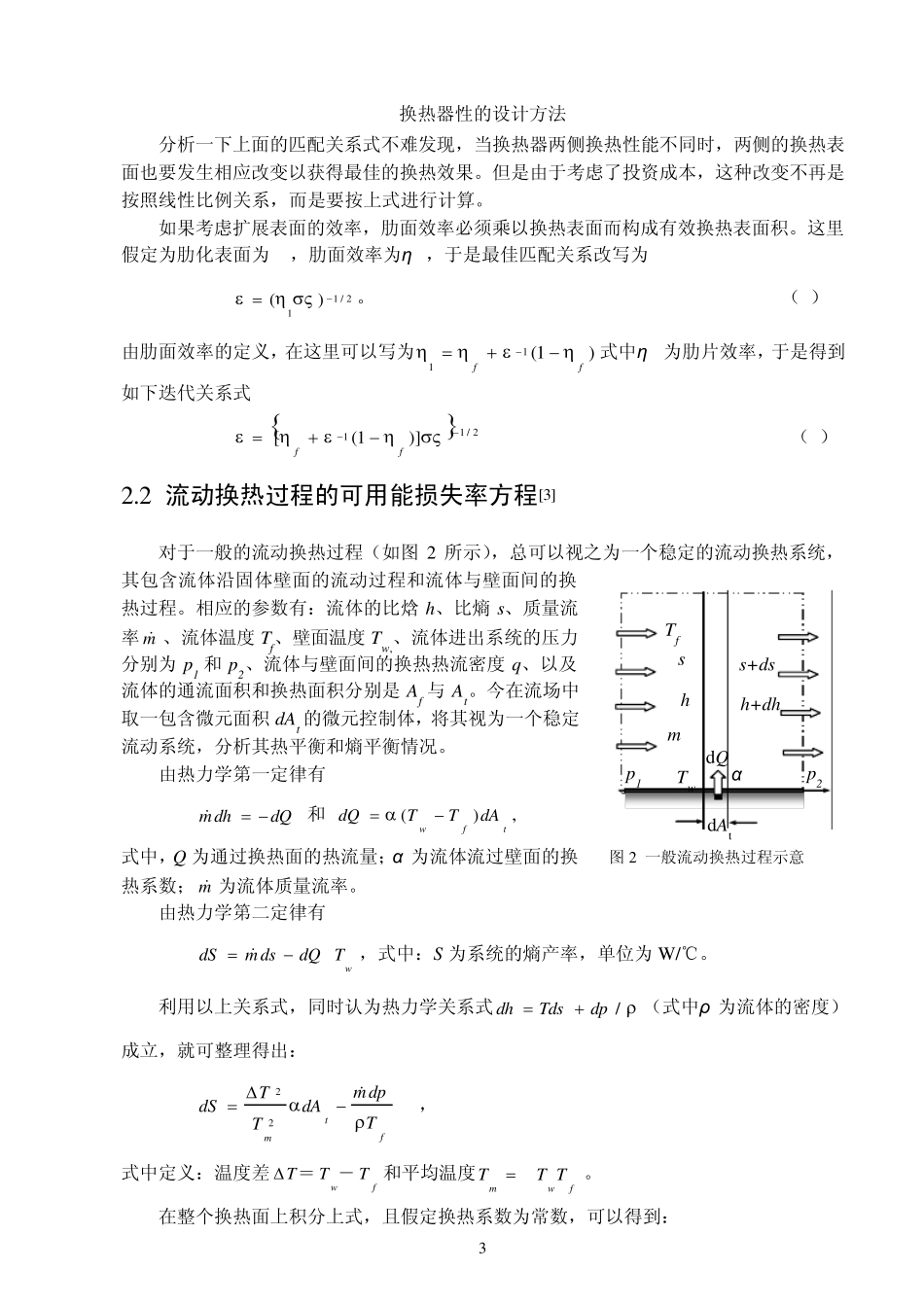

换热器的设计方法_第3页
3/16
换热器性的设计方法 1 换热器的设计方法 1 . 管翅式换热器是广泛应用的热交换设备之一。它常常应用在两侧流体的换热性能相差甚大的情况下,通常是以管外侧安装翅化表面来减小换热性能较差流体的换热热阻,而换热性能较好的流体在管内流动仍然保持较小的换热热阻,从而达到整体增强换热器传热效果的目的。对于这样的换热器,如何去设计和运行是摆在工程技术人员面前的首要问题。对于换热表面的设计,传统的做法是力求使两侧的换热热阻相同以获得最大的传热效果,这是等热阻匹配原则[1]。这种认识如果从投资成本上来考虑,就是十分不可取的办法。本文作者曾针对这一问题进行过专门的分析,导出了在给定投资费用(或换热面材料)的前提下两侧换热表面的最佳匹配关系式,即换热面积之比与其换热性能比和投资费用比之间的平方根关系式,这是平方根原则[2]。按这种原则设计换热面就能达到单位传热量的投资成本最低,从而实现结构设计的优化。同时,换热器设计的另一个问题是流动参数的设计。传统的做法是以不超过允许的阻力损失为最后标准来选取流动参数。这种做法人为因素的影响很大。正确的办法是以单位传热量可用能损失率最小为目标来寻求流动参数的最佳值[3]。这样就能实现单位传热量的运行费用最低,从而使流动参数的设计得以优化。最后,当要确定换热器尺寸时,翅片管管长和管排数目可以分别针对各自换热过程以给定材料换热量最大导出最佳结构参数来确定[4,5]。综合结构参数与流动参数的优化设计,就可以完成管翅式换热器的综合性能优化设计的工作。 综合性能优化设计的具体做法是,选定换热器的结构形式、翅片管的结构参数、及流动类型,以可用能损失率最小为目标首先确定管内流体的最佳流动参数,且以此计算出最佳的换热性能参数,同时可以计算出最佳的管长管径比这也就定下了管内流体流动方向上的尺寸;再设定安装翅片的管外侧(即肋化侧)换热性能参数以换热表面最佳匹配关系确定换热器两侧换热表面积的比值,以此计算出安装翅片一侧的结构尺寸,进而可对其进行可用能分析而得出最佳流动参数并由此计算出换热性能参数;以新得到的换热性能参数取代设定值重复以上的计算,直至前后两次相差甚小而得出收敛的结果;在翅化表面一侧的结构参数以收敛结果确定之后,以最佳的流动参数计算出最佳的管排数,以此就能定下管外流体流动方向上换热器的结构尺寸;还有一个方向上的尺寸由传热量及传热温差来确定。经过这样的设计计算步骤就能达到管翅...
