换热器计算思考题及参考答案

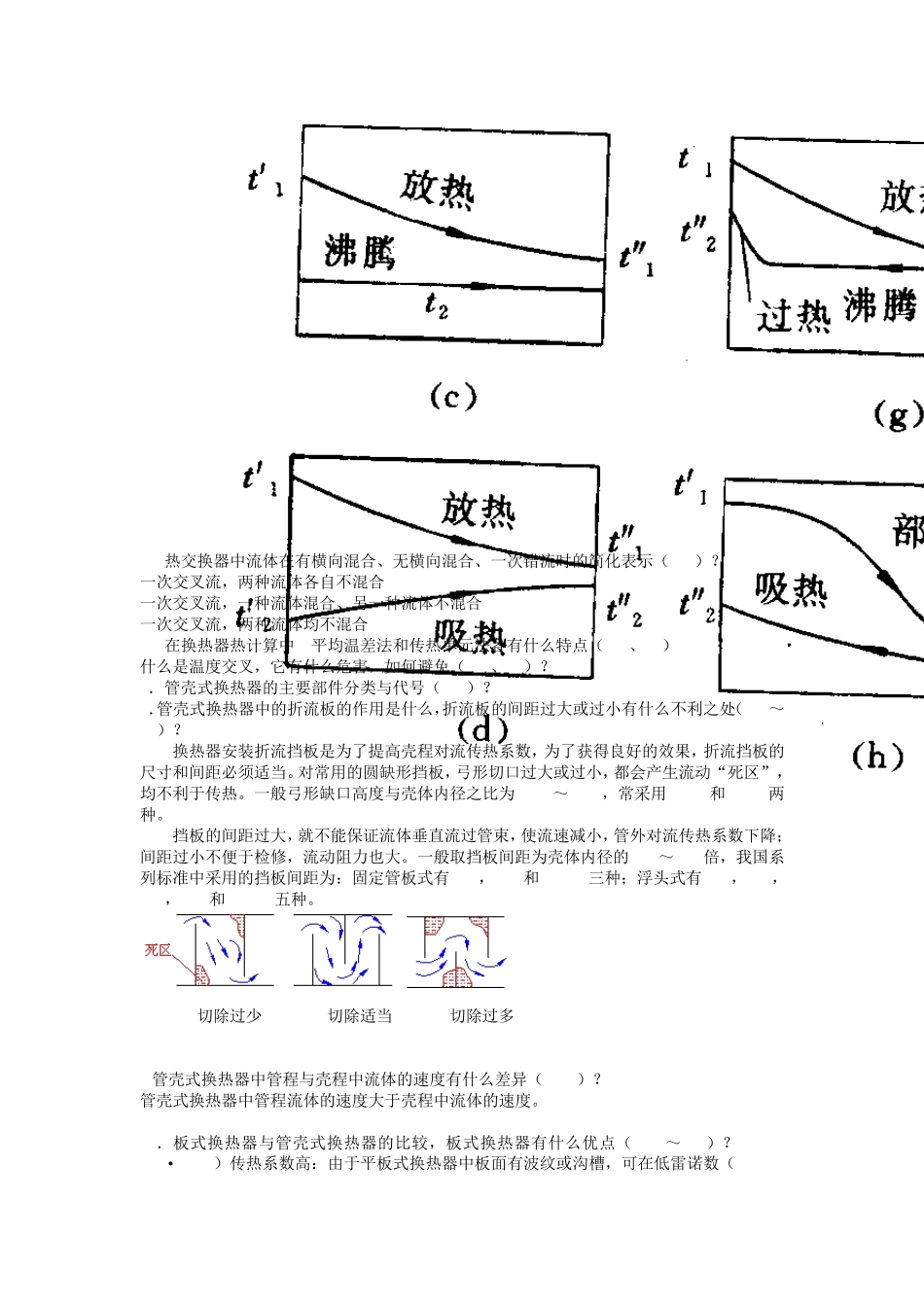

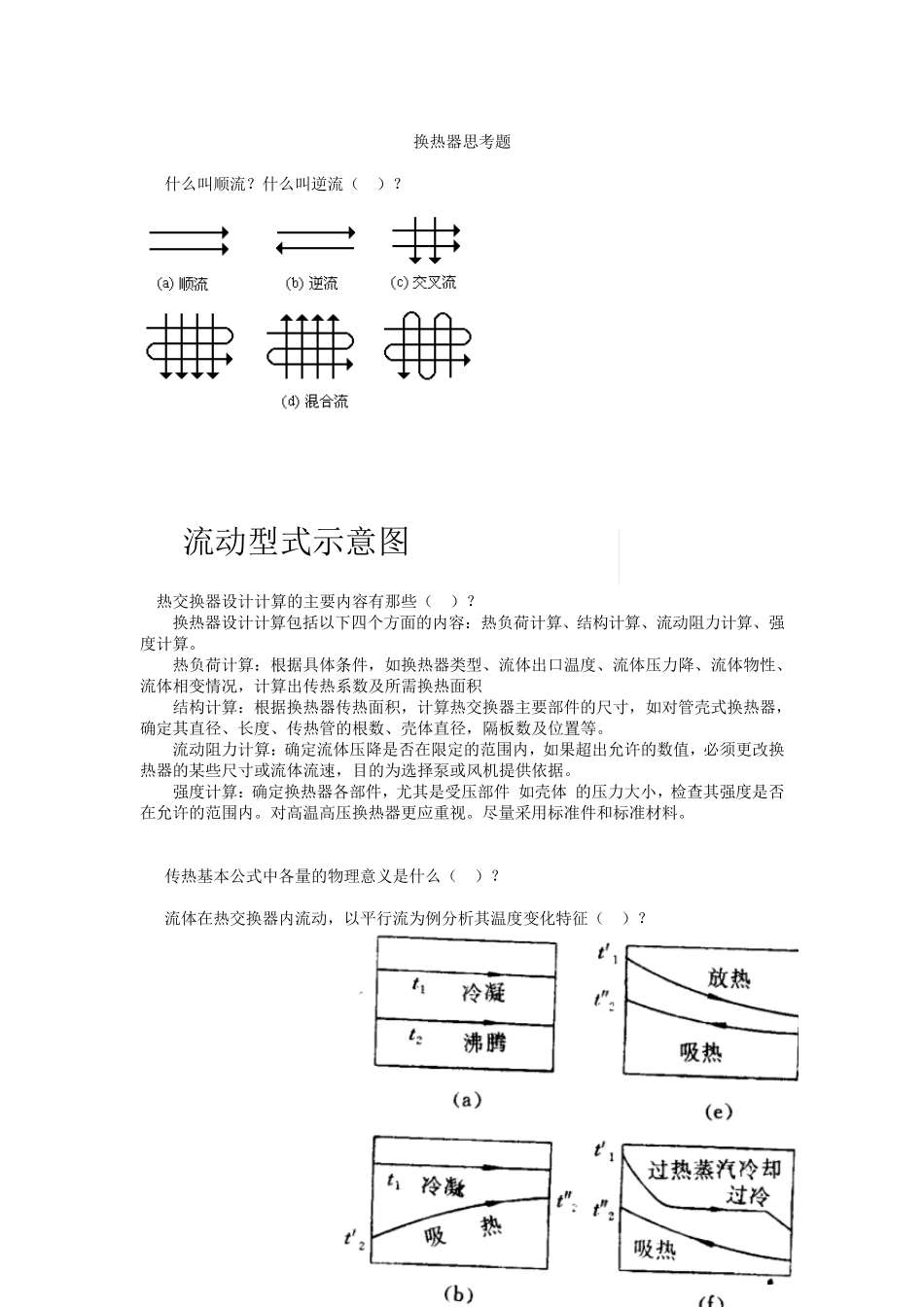

换热器思考题 1. 什么叫顺流？什么叫逆流（P3）？ 2.热交换器设计计算的主要内容有那些（P6）？ 换热器设计计算包括以下四个方面的内容：热负荷计算、结构计算、流动阻力计算、强度计算。 热负荷计算：根据具体条件，如换热器类型、流体出口温度、流体压力降、流体物性、流体相变情况，计算出传热系数及所需换热面积 结构计算：根据换热器传热面积，计算热交换器主要部件的尺寸，如对管壳式换热器，确定其直径、长度、传热管的根数、壳体直径，隔板数及位置等。 流动阻力计算：确定流体压降是否在限定的范围内，如果超出允许的数值，必须更改换热器的某些尺寸或流体流速，目的为选择泵或风机提供依据。 强度计算：确定换热器各部件，尤其是受压部件(如壳体)的压力大小，检查其强度是否在允许的范围内。对高温高压换热器更应重视。尽量采用标准件和标准材料。 3. 传热基本公式中各量的物理意义是什么（P7）？ 4. 流体在热交换器内流动，以平行流为例分析其温度变化特征（P9）？ 流动型式示意图 5. 热交换器中流体在有横向混合、无横向混合、一次错流时的简化表示（P20）？ 一次交叉流，两种流体各自不混合 一次交叉流，一种流体混合、另一种流体不混合 一次交叉流，两种流体均不混合 6. 在换热器热计算中, 平均温差法和传热单元法各有什么特点（P25、26）? 什么是温度交叉，它有什么危害，如何避免（P38、76）？ 7．管壳式换热器的主要部件分类与代号（P42）？ 8．管壳式换热器中的折流板的作用是什么，折流板的间距过大或过小有什么不利之处（P49～50）？ 换热器安装折流挡板是为了提高壳程对流传热系数，为了获得良好的效果，折流挡板的尺寸和间距必须适当。对常用的圆缺形挡板，弓形切口过大或过小，都会产生流动“死区”，均不利于传热。一般弓形缺口高度与壳体内径之比为0.15～0.45，常采用0.20和0.25两种。 挡板的间距过大，就不能保证流体垂直流过管束，使流速减小，管外对流传热系数下降；间距过小不便于检修，流动阻力也大。一般取挡板间距为壳体内径的0.2～1.0倍，我国系列标准中采用的挡板间距为：固定管板式有150，300和600mm三种；浮头式有150，200，300，480和600mm五种。 a.切除过少 b.切除适当 c.切除过多 9管壳式换热器中管程与壳程中流体的速度有什么差异（P292）？ 管壳式换热器中管程流体的速度大于壳程中流体的速度。 10．板式换热器与管壳式换热器的比较，板式换热器有什么优点（P125～127）...
