换热器设计介绍

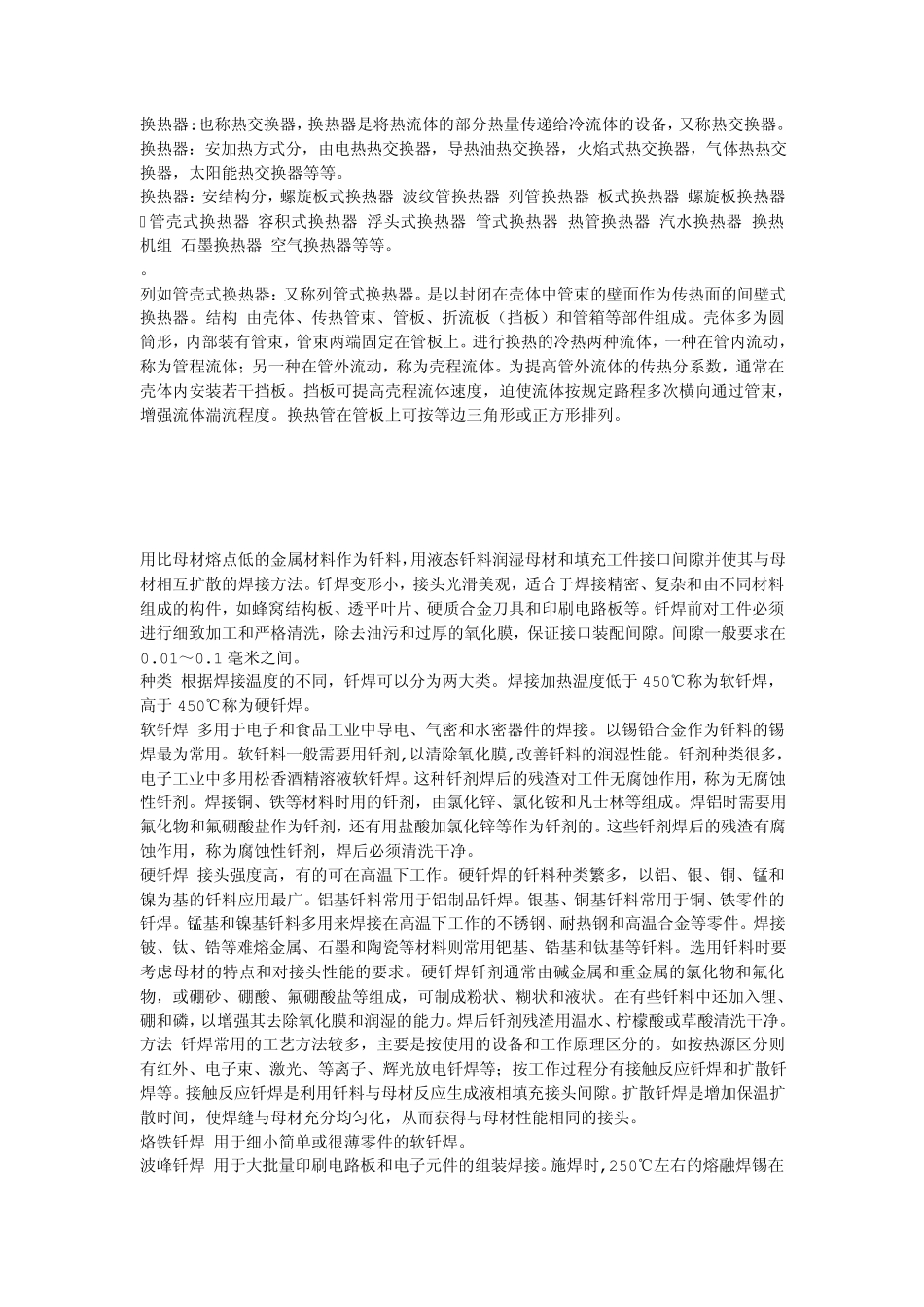

换热器设计介绍_第1页
1/10

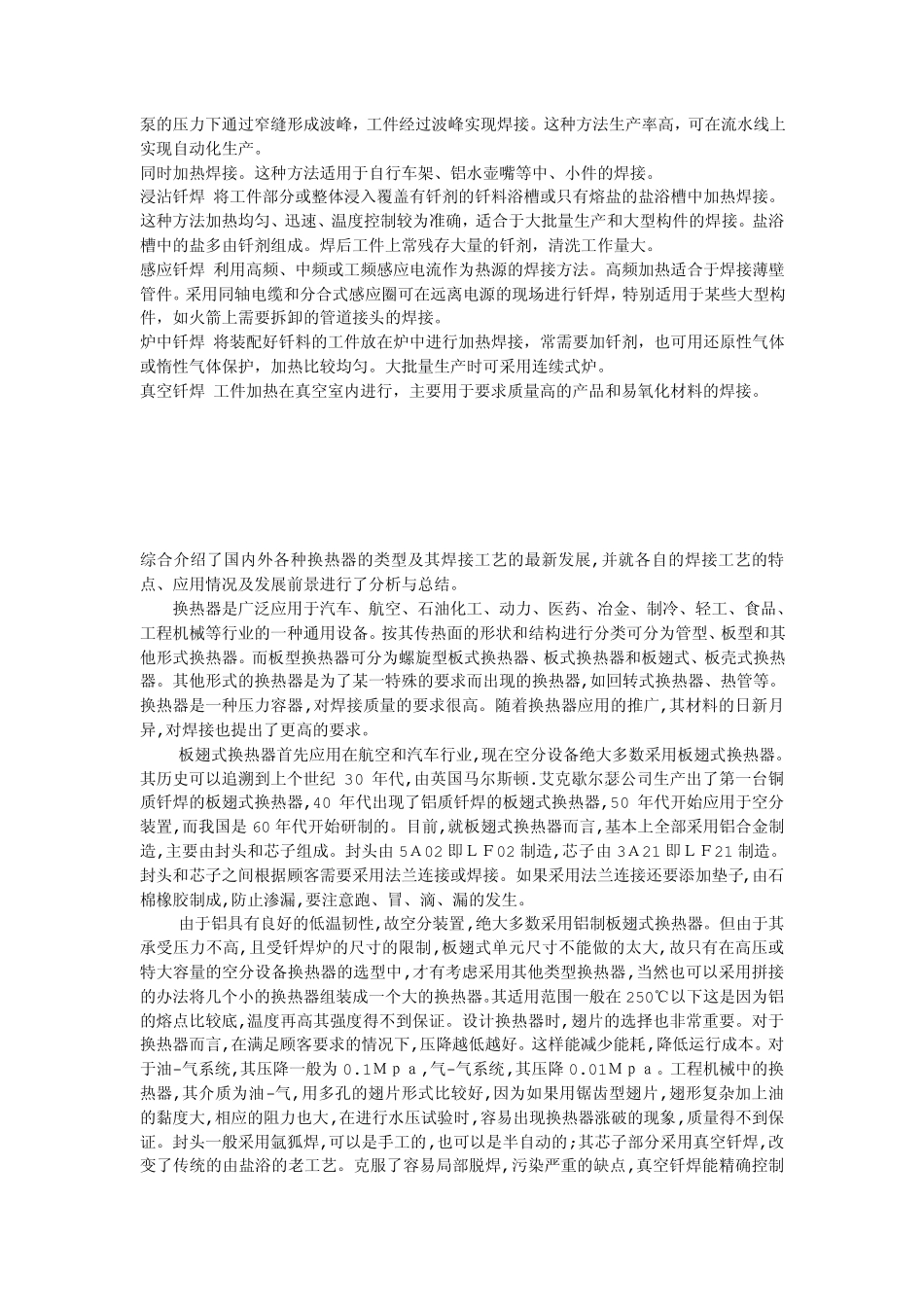

换热器设计介绍_第2页
2/10

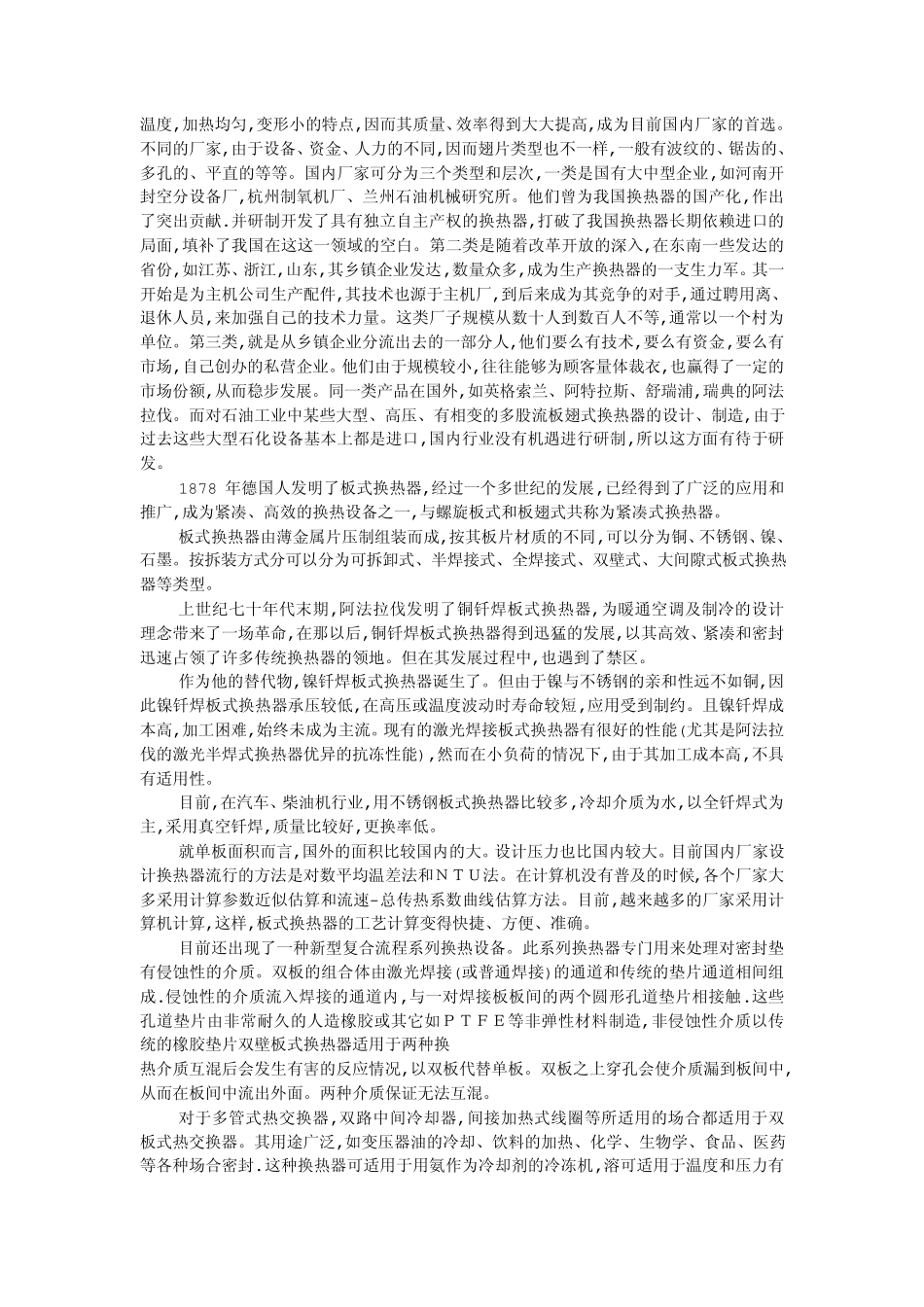

换热器设计介绍_第3页
3/10
换热器:也称热交换器,换热器是将热流体的部分热量传递给冷流体的设备,又称热交换器。 换热器:安加热方式分,由电热热交换器,导热油热交换器,火焰式热交换器,气体热热交换器,太阳能热交换器等等。 换热器:安结构分,螺旋板式换热器 波纹管换热器 列管换热器 板式换热器 螺旋板换热器管壳式换热器 容积式换热器 浮头式换热器 管式换热器 热管换热器 汽水换热器 换热机组 石墨换热器 空气换热器等等。 。 列如管壳式换热器:又称列管式换热器。是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。结构 由壳体、传热管束、管板、折流板(挡板)和管箱等部件组成。壳体多为圆筒形,内部装有管束,管束两端固定在管板上。进行换热的冷热两种流体,一种在管内流动,称为管程流体;另一种在管外流动,称为壳程流体。为提高管外流体的传热分系数,通常在壳体内安装若干挡板。挡板可提高壳程流体速度,迫使流体按规定路程多次横向通过管束,增强流体湍流程度。换热管在管板上可按等边三角形或正方形排列。 用比母材熔点低的金属材料作为钎料,用液态钎料润湿母材和填充工件接口间隙并使其与母材相互扩散的焊接方法。钎焊变形小,接头光滑美观,适合于焊接精密、复杂和由不同材料组成的构件,如蜂窝结构板、透平叶片、硬质合金刀具和印刷电路板等。钎焊前对工件必须进行细致加工和严格清洗,除去油污和过厚的氧化膜,保证接口装配间隙。间隙一般要求在 0.01~0.1 毫米之间。 种类 根据焊接温度的不同,钎焊可以分为两大类。焊接加热温度低于450℃称为软钎焊,高于450℃称为硬钎焊。 软钎焊 多用于电子和食品工业中导电、气密和水密器件的焊接。以锡铅合金作为钎料的锡焊最为常用。软钎料一般需要用钎剂,以清除氧化膜,改善钎料的润湿性能。钎剂种类很多,电子工业中多用松香酒精溶液软钎焊。这种钎剂焊后的残渣对工件无腐蚀作用,称为无腐蚀性钎剂。焊接铜、铁等材料时用的钎剂,由氯化锌、氯化铵和凡士林等组成。焊铝时需要用氟化物和氟硼酸盐作为钎剂,还有用盐酸加氯化锌等作为钎剂的。这些钎剂焊后的残渣有腐蚀作用,称为腐蚀性钎剂,焊后必须清洗干净。 硬钎焊 接头强度高,有的可在高温下工作。硬钎焊的钎料种类繁多,以铝、银、铜、锰和镍为基的钎料应用最广。铝基钎料常用于铝制品钎焊。银基、铜基钎料常用于铜、铁零件的钎焊。锰基和镍基钎料多用来焊接在高温下工作的不锈钢、耐热钢和高温合金等零件。焊接铍...
