换热器设计说明书

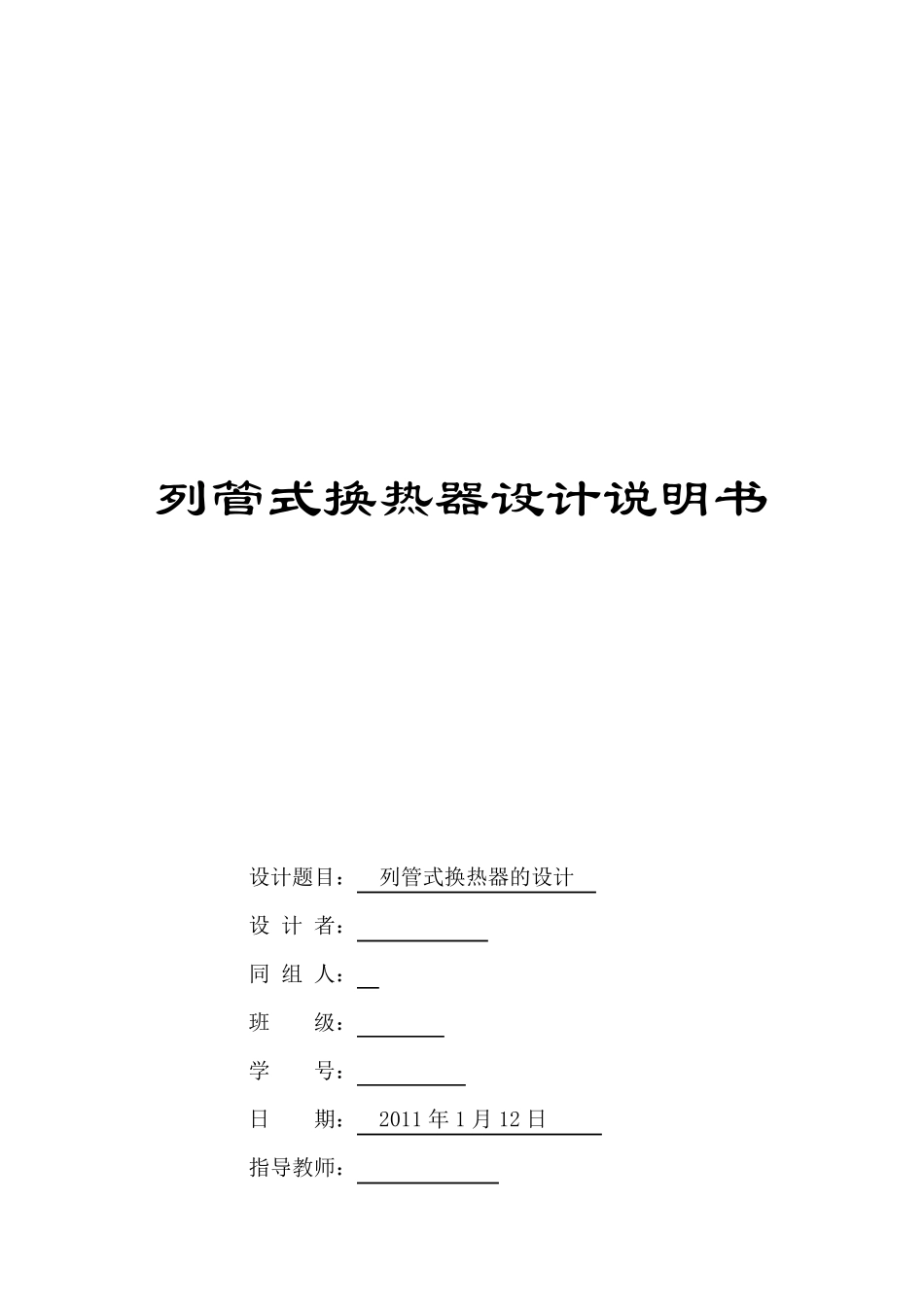

换热器设计说明书_第1页
1/21
换热器设计说明书_第2页
2/21
换热器设计说明书_第3页
3/21
列管式换热器设计说明书 设计题目: 列管式换热器的设计 设 计 者: 同 组 人: 班 级: 学 号: 日 期: 2011 年 1 月 12 日 指导教师: - 1 - 一、化工原理课程设计任务书 (一)设计题目 21 万吨/年煤油冷却器的设计 (二)设计任务与操作条件 1、煤油:入口温度140℃,出口温度40℃ 2、冷却介质:自来水,入口温度26℃,出口温度40℃ 3、允许压强降:不大于 100kPa 4、煤油定性温度下的物性数据:密度825kg/m3,黏度7.15× 10-4Pa.s,比热容 2.22kJ/(kg.℃),导热系数 0.14W/(m.℃) 5、每年按 330 天计,每天 24 小时连续运行。 (三)具体要求 本设计要求完成以下设计及计算: 1、换热器工艺设计及计算:包括物料衡算、能量衡算、工艺参数选定及其计算; 2、换热器结构设计:包括换热设备的主要结构设计及其尺寸的确定等; 3、绘制换热器装配图:包括设备的各类尺寸、技术特性表等,用 2 号图纸绘制; 4、编写设计说明书:作为整个设计工作的书面总结,说明书应简练、整洁、文字准确。内容应包括:封面、目录、设计任务书、概述或引言、设计方案的说明和论证、设计计算与说明、对设计中有关问题的分析讨论、设计结果汇总(主要设备尺寸、各物料量和状态、能耗、主要操作参数以及附 属 设备的规 格 、型 号等)、参考 文献 目录、总结及感 想 等。 (四)完成后应上交的材料 1、设计说明书 1 份 2、换热器装配简图 1 张 (五)推荐参考资料 1、《 化工原理》 上 册 天津 大学 出版 社 2、《 化工原理课程设计》 天津 大学 出版 社 3、《 化工流 体 流 动 与传 热》 化学 工业 出版 社 4、《 换热器设计》 上 海 科 技出版 社 - 2 - 二、目录 一、化工原理课程设计任务书 .................................................................................................. - 1 - 二、目录 ...................................................................................................................................... - 2 - 三、引言 ...................................................................................................................................... - 3 - 3.1 换热器概述 ........................................................................................
