排水工程防水施工工艺标准(第3章

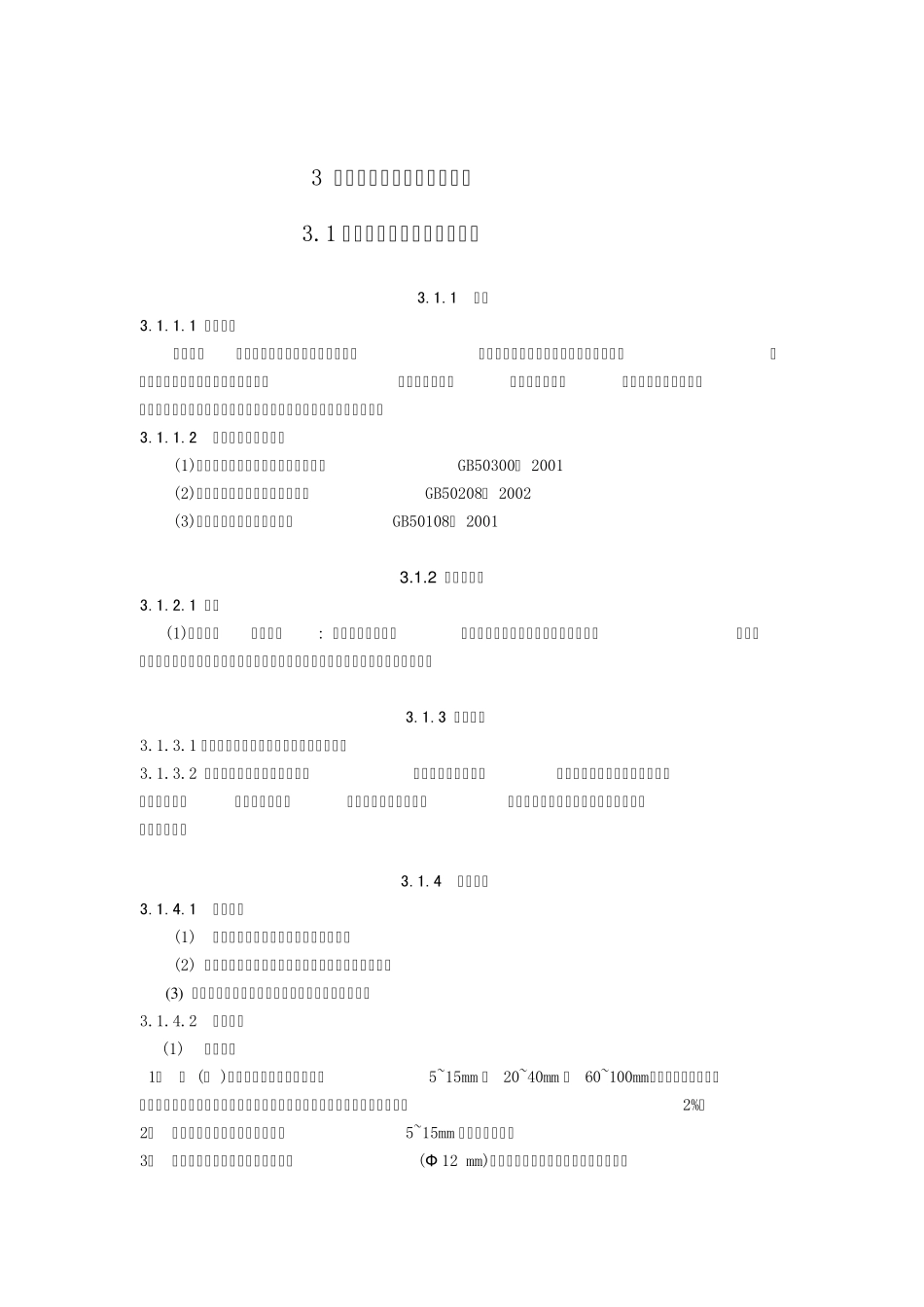

3 排水工程防水施工工艺标准 3.1 渗排水、盲沟施工工艺标准 3.1.1 总则 3.1.1.1 适用范围 渗排水、盲沟排水适用于无自流排水条件、防水要求较高且有抗浮要求的地下工程；盲沟排水适用于地基为弱透水性土层，地下水量不大，排水面积较小，常年地下水位在地下建筑底板以下或在丰水期地下水位高于地下建筑底板的地下防水工程。 3.1.1.2 编制参考标准及规范 (1)《建筑工程施工质量验收统一标准》GB50300— 2001 (2)《地下防水工程质量验收规范》GB50208— 2002 (3)《地下工程防水技术规范》GB50108— 2001 3 .1 .2 术语、符号 3.1.2.1 术语 (1)渗排水、盲沟排水: 采用疏导的方法，将地下水有组织地经过排水系统排走，以削弱水对地下结构的压力，减小对结构的渗透作用，从而辅助地下工程达到防水目的。 3.1.3 基本规定 3.1.3.1 渗排水层用砂、石应洁净，不得有杂质。 3.1.3.2 有自流排水条件的地下工程，应采用自流排水法。无自流排水条件且防水要求较高的地下工程，可采用渗排水、盲沟排水或机械排水。但应防止由于排水危及地面建筑物和农田水利设施。 3.1.4 施工准备 3.1.4.1 技术准备 (1) 熟悉、审查施工图纸及有关设计文件。 (2) 掌握地形、地质、水文等勘察资料和技术经济资料。 (3) 根据设计要求编写施工方案，制定施工排水措施。 3.1.4.2 材料要求 (1) 品种规格 1） 滤 (渗 )水层的石子宜用粒径分别为5~15mm 及 20~40mm 和 60~100mm，要求洁净、坚硬、无泥砂、不易风化；砂子宜采用中粗砂，要求干净、无杂质、含泥量不大于2%。 2） 渗排水做滤水层的材料宜用粒径5~15mm 的石子或粗砂。 3） 集水管应采用无砂混凝土管、有孔(Ф 12 mm)普通硬塑料管和加筋软管式透水盲管。 4） 盲沟做渗水层的颗粒粒径：当塑性指数IP≤ 3（砂性土）时， 采用粒径为0.1~2mm 和 1~7mm砂子；当IP>3(粘性土)时 ,采用粒径为2~5 mm 砂子和5~10mm 小卵石。砂、石应洁净，不得有杂质，含泥量不大于2%。 5）土工布：≥280g/m2。 (2) 质量要求 1） 反滤层的砂、石粒径和含泥量、排水管、土工布等必须符合设计要求。 检验方法：检查砂、石试验报告。 2） 集水管的埋设深度及坡度必须符合设计要求。 检验方法：观察和尺量检查。 3.1.4.3 主要机具 (1) 当基底为土层时，基槽开挖可根据现场情况采用人工或小型反铲PC— 200 机械开挖；砂、碎石铺设及埋管均采用人工作业，夯实宜采用平板振动...
