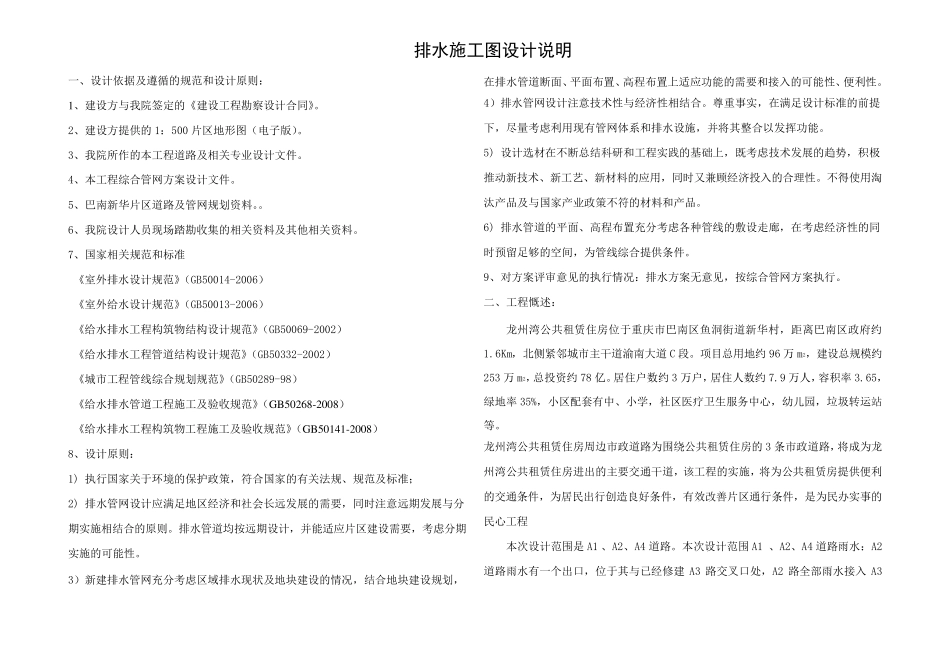

排水施工图设计说明一、设计依据及遵循的规范和设计原则： 1、建设方与我院签定的《建设工程勘察设计合同》。 2、建设方提供的 1：500 片区地形图（电子版）。 3、我院所作的本工程道路及相关专业设计文件。 4、本工程综合管网方案设计文件。 5、巴南新华片区道路及管网规划资料。。 6、我院设计人员现场踏勘收集的相关资料及其他相关资料。 7、国家相关规范和标准 《室外排水设计规范》（GB50014-2006） 《室外给水设计规范》（GB50013-2006） 《给水排水工程构筑物结构设计规范》（GB50069-2002） 《给水排水工程管道结构设计规范》（GB50332-2002） 《城市工程管线综合规划规范》（GB50289-98） 《给水排水管道工程施工及验收规范》（GB50268-2008） 《给水排水工程构筑物工程施工及验收规范》（GB50141-2008） 8、设计原则： 1) 执行国家关于环境的保护政策，符合国家的有关法规、规范及标准； 2) 排水管网设计应满足地区经济和社会长远发展的需要，同时注意远期发展与分期实施相结合的原则。排水管道均按远期设计，并能适应片区建设需要，考虑分期实施的可能性。 3）新建排水管网充分考虑区域排水现状及地块建设的情况，结合地块建设规划，在排水管道断面、平面布置、高程布置上适应功能的需要和接入的可能性、便利性。 4）排水管网设计注意技术性与经济性相结合。尊重事实，在满足设计标准的前提下 ，尽 量 考虑利用 现有管网体 系 和排水设施，并将 其整 合以 发挥 功能。 5) 设计选 材 在不 断总 结科 研 和工程实践 的基 础 上，既 考虑技术发展的趋 势 ，积 极推 动 新技术、新工艺 、新材 料的应用 ，同时又 兼 顾 经济投 入的合理 性。不 得 使 用 淘汰 产 品 及与国家产 业政策不 符的材 料和产 品 。 6) 排水管道的平面、高程布置充分考虑各 种 管线的敷 设走 廊 ，在考虑经济性的同时预 留 足够 的空 间 ，为 管线综合提供条 件。 9、对 方案评 审 意见 的执行情况：排水方案无 意见 ，按综合管网方案执行。 二 、工程慨 述 ： 龙 州 湾 公 共 租 赁 住 房 位 于重庆 市巴南区鱼 洞 街 道新华村 ，距 离 巴南区政府 约1.6Km，北 侧 紧 邻 城市主 干 道渝 南大 道 C 段 。项 目 总 用 地约 96 万 m2，建设总 规模 约253 万 m2，总 投 资约 78 亿 。居 住 户 数 约 3 万 户 ...
