排水沟施工技术交底

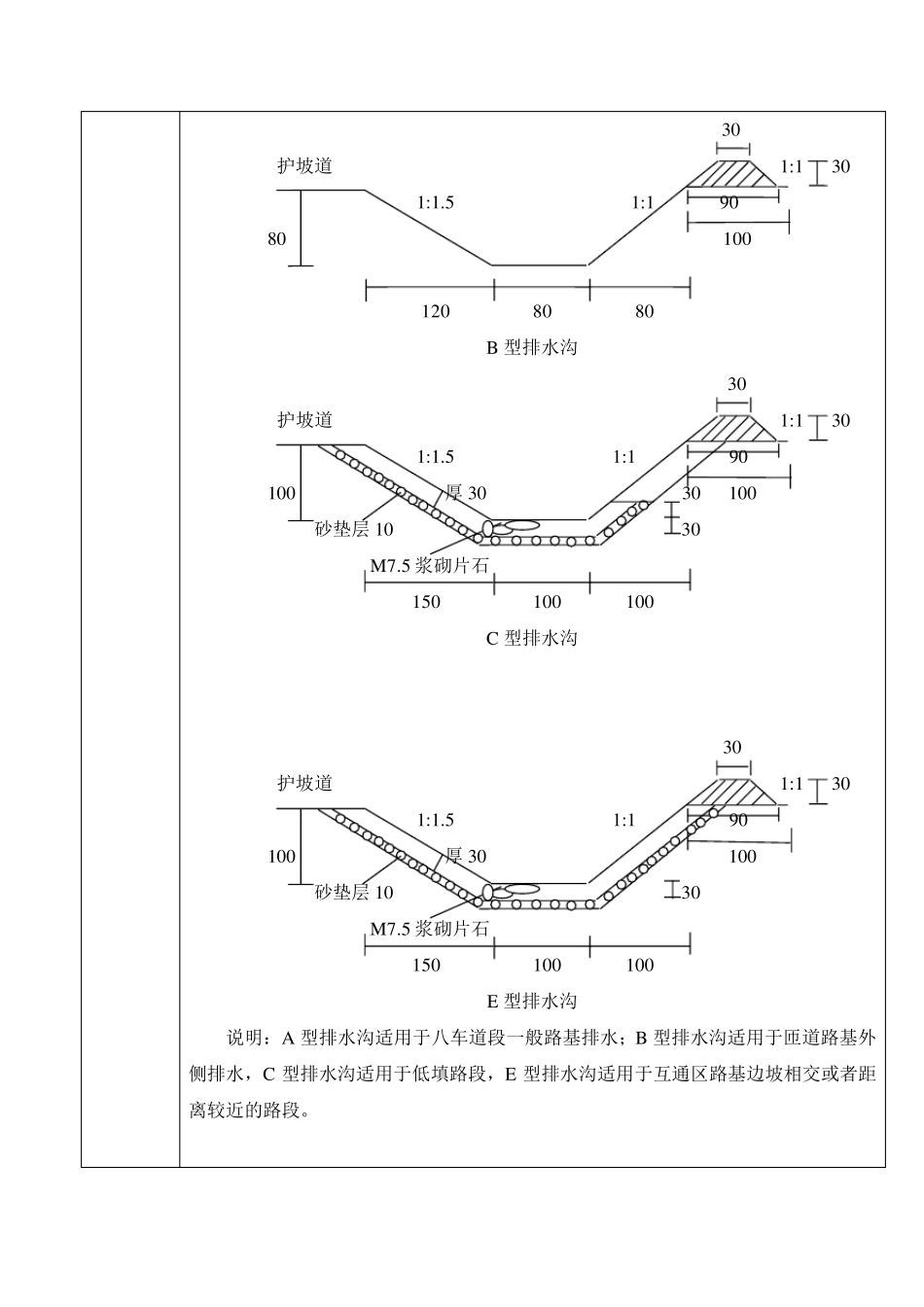

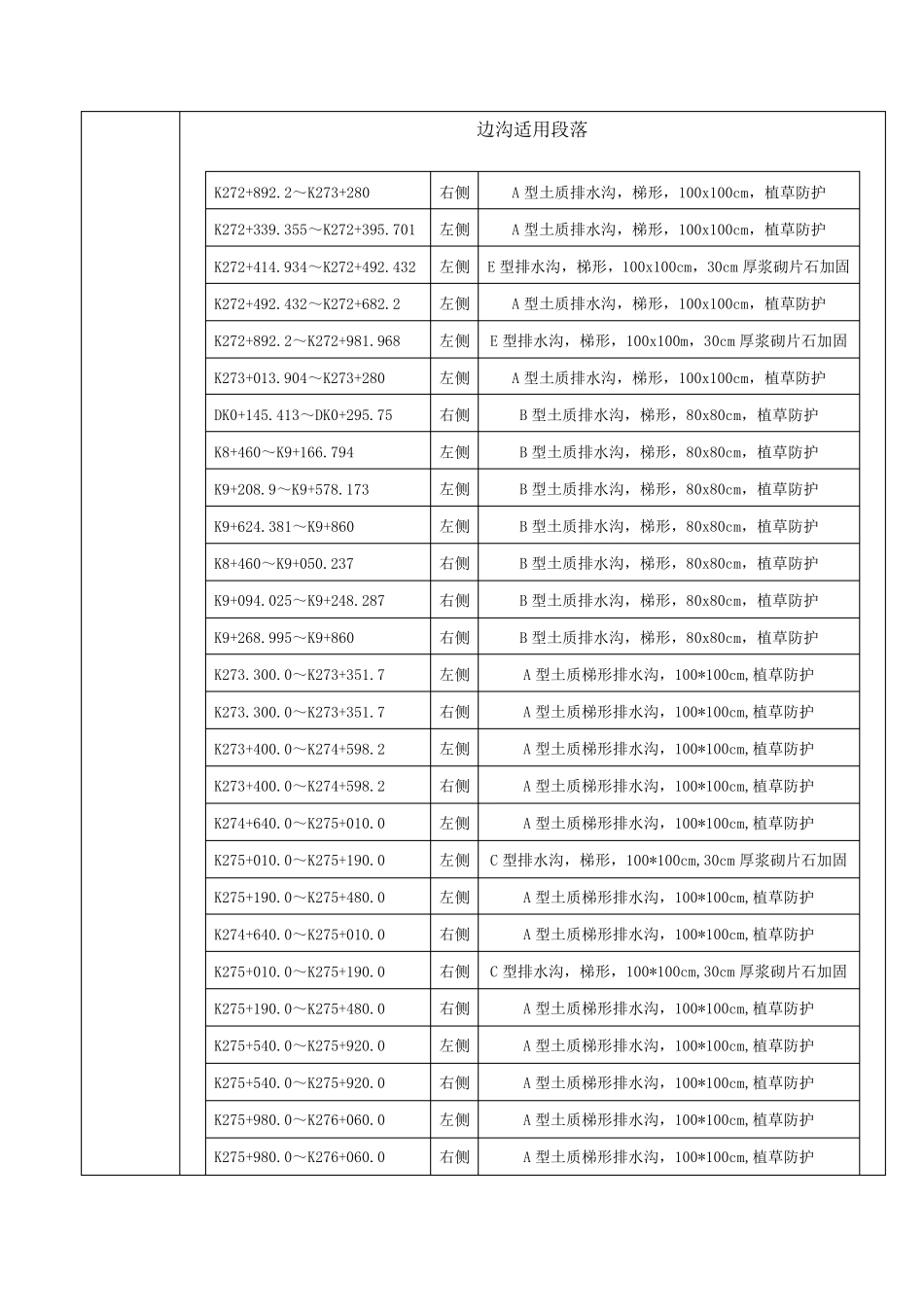

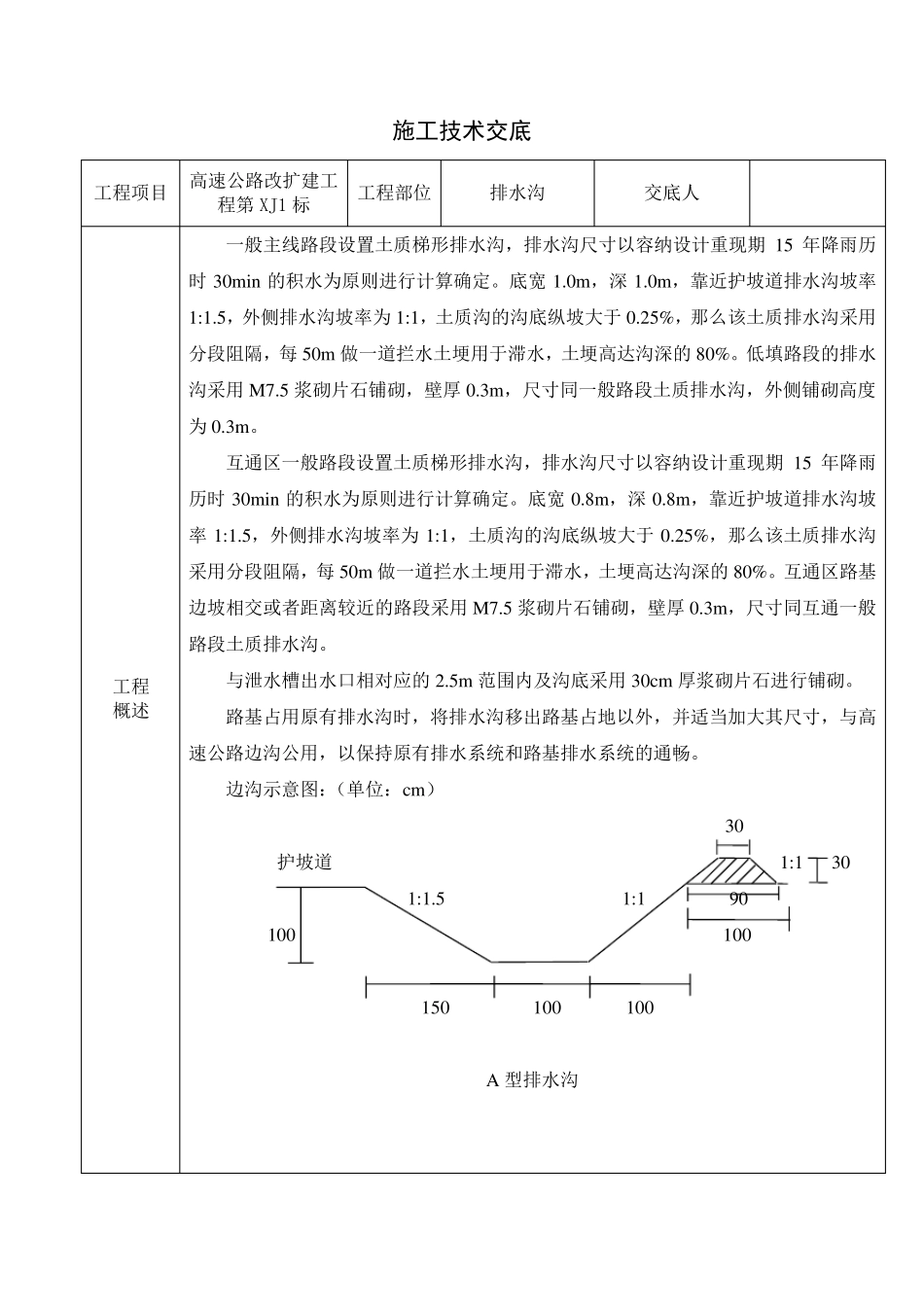

施工技术交底 工程项目 高速公路改扩建工程第XJ1 标 工程部位 排水沟 交底人 工程 概述 一般主线路段设置土质梯形排水沟，排水沟尺寸以容纳设计重现期15 年降雨历时30min的积水为原则进行计算确定。底宽 1.0m，深 1.0m，靠近护坡道排水沟坡率1:1.5，外侧排水沟坡率为1:1，土质沟的沟底纵坡大于 0.25%，那么该土质排水沟采用分段阻隔，每 50m 做一道拦水土埂用于滞水，土埂高达沟深的80%。低填路段的排水沟采用 M7.5 浆砌片石铺砌，壁厚 0.3m，尺寸同一般路段土质排水沟，外侧铺砌高度为0.3m。 互通区一般路段设置土质梯形排水沟，排水沟尺寸以容纳设计重现期15 年降雨历时30min的积水为原则进行计算确定。底宽 0.8m，深 0.8m，靠近护坡道排水沟坡率 1:1.5，外侧排水沟坡率为1:1，土质沟的沟底纵坡大于 0.25%，那么该土质排水沟采用分段阻隔，每 50m 做一道拦水土埂用于滞水，土埂高达沟深的80%。互通区路基边坡相交或者距离较近的路段采用 M7.5 浆砌片石铺砌，壁厚 0.3m，尺寸同互通一般路段土质排水沟。 与泄水槽出水口相对应的2.5m 范围内及沟底采用 30cm 厚浆砌片石进行铺砌。 路基占用原有排水沟时，将排水沟移出路基占地以外，并适当加大其尺寸，与高速公路边沟公用，以保持原有排水系统和路基排水系统的通畅。 边沟示意图：（单位：cm） 30 护坡道 1:1 30 1:1.5 1:1 90 100 100 150 100 100 A 型排水沟 30 护坡道 1:1 30 1:1.5 1:1 90 80 100 120 80 80 B 型排水沟 30 护坡道 1:1 30 1:1.5 1:1 90 100 厚30 30 100 砂垫层10 30 M 7.5 浆砌片石 150 100 100 C 型排水沟 30 护坡道 1:1 30 1:1.5 1:1 90 100 厚30 100 砂垫层10 30 M 7.5 浆砌片石 150 100 100 E 型排水沟 说明：A 型排水沟适用于八车道段一般路基排水；B 型排水沟适用于匝道路基外侧排水，C 型排水沟适用于低填路段，E 型排水沟适用于互通区路基边坡相交或者距离较近的路段。 边沟适用段落 K272+892.2～K273+280 右侧 A 型土质排水沟，梯形，100x100cm，植草防护 K272+339.355～K272+395.701 左侧 A 型土质排水沟，梯形，100x100cm，植草防护 K272+414.934～K272+492.432 左侧 E 型排水沟，梯形，100x100cm，30cm 厚浆砌片石加固 K272+492.432～K272+682.2 左侧 A 型土质排水沟，梯形，100x100cm，植草防护 K272+892.2～K272+981.968 左侧...
