排洪沟工程设计说明

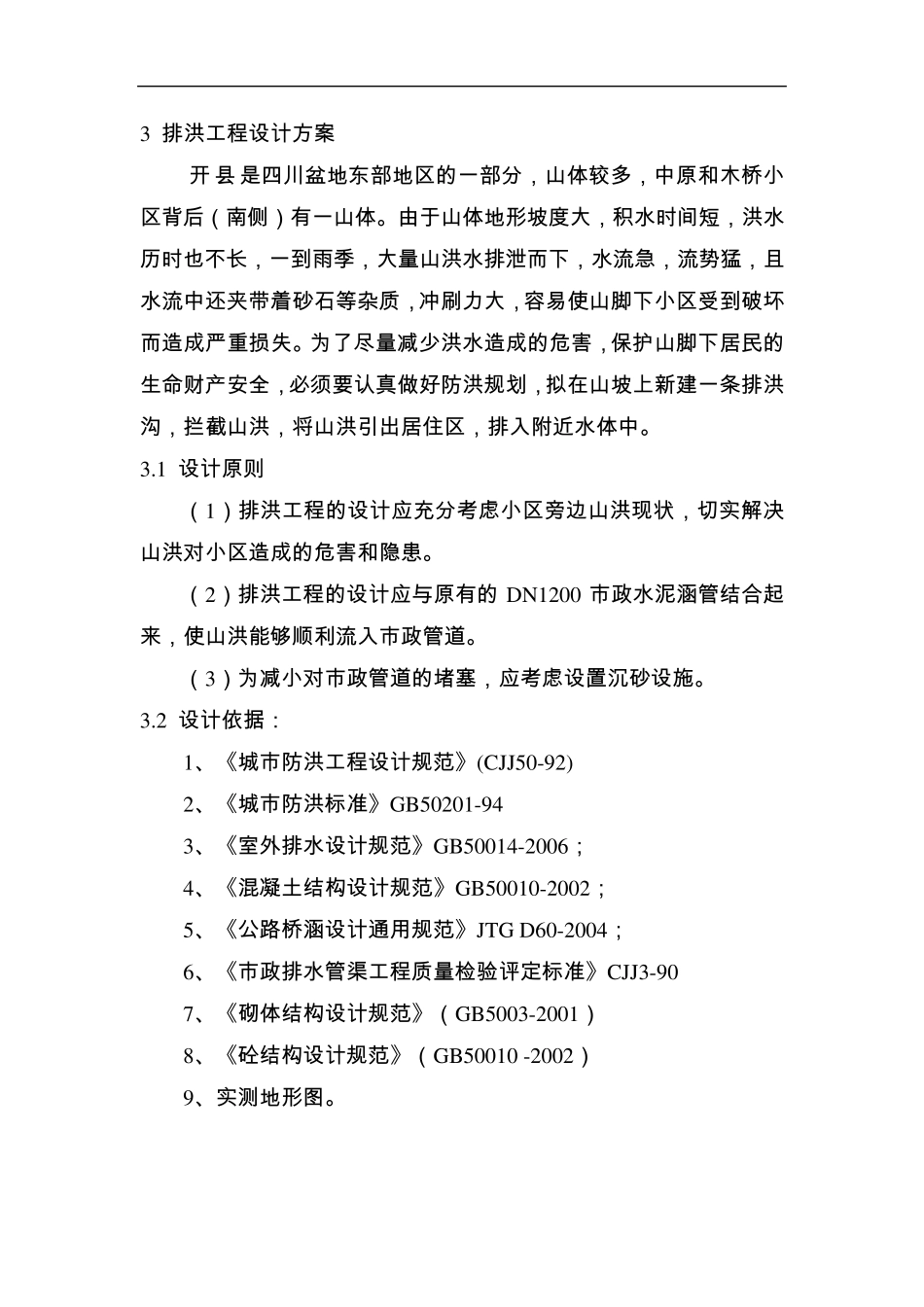

排洪沟工程设计说明_第1页
1/9

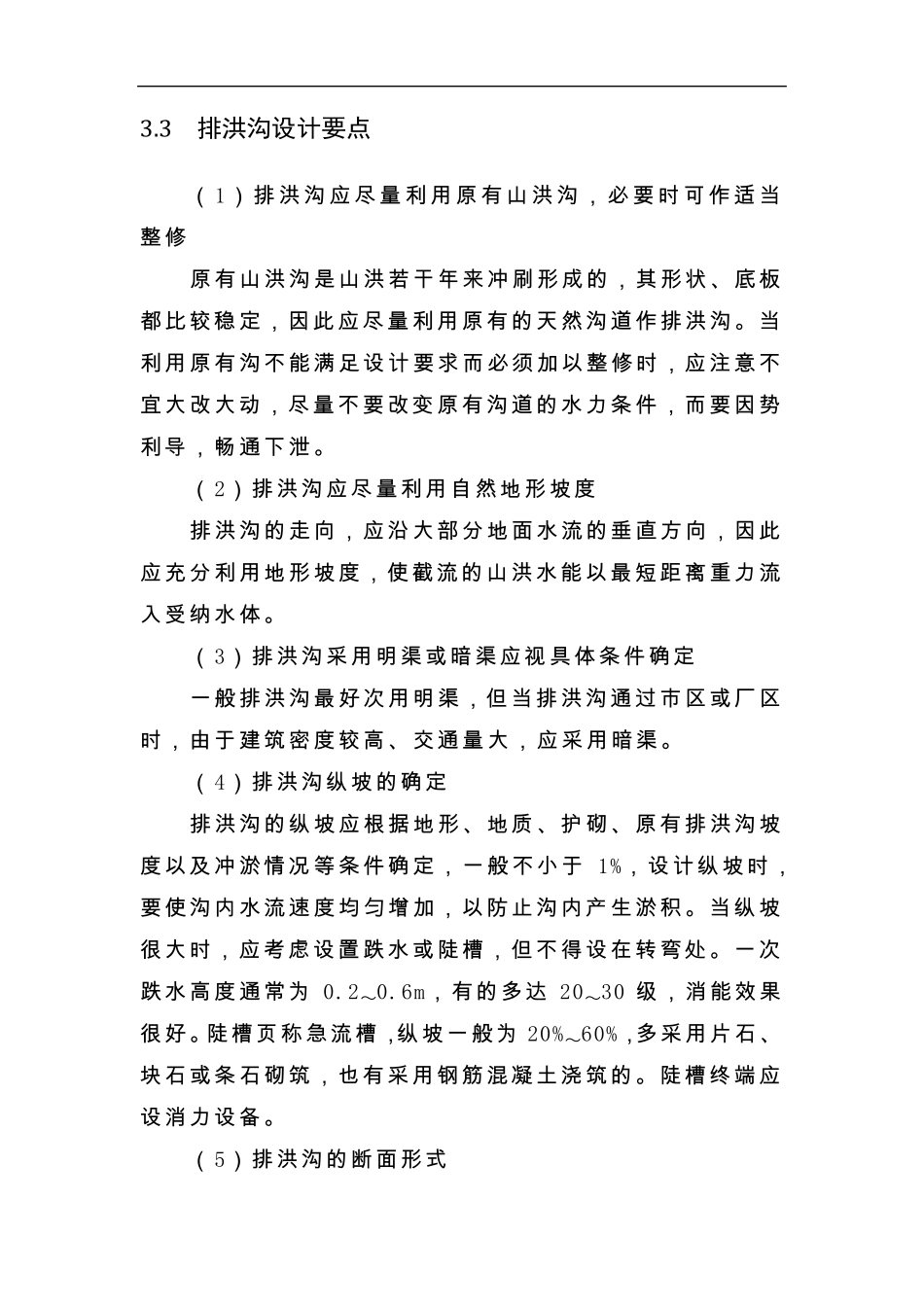

排洪沟工程设计说明_第2页
2/9

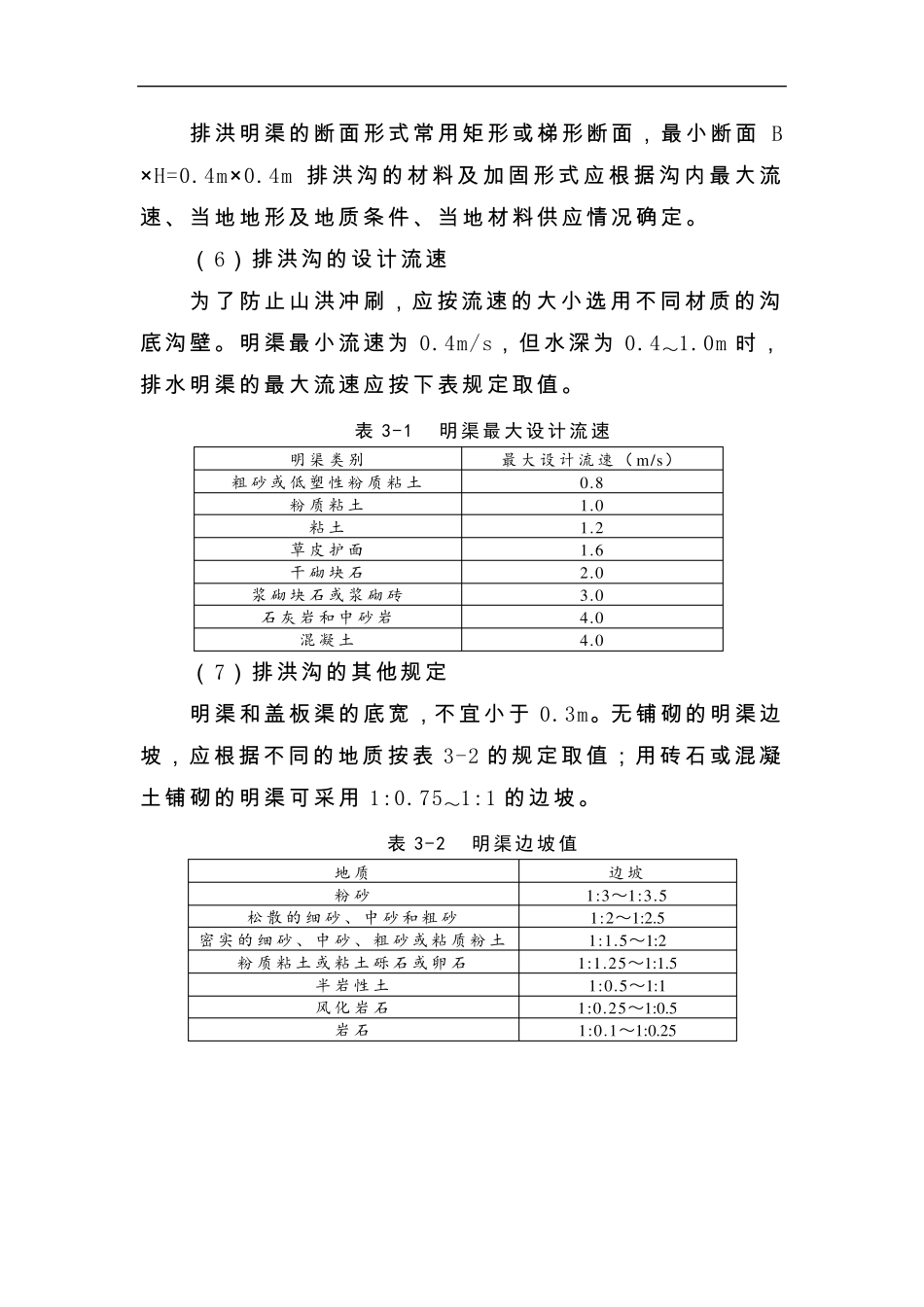

排洪沟工程设计说明_第3页
3/9
3 排洪工程设计方案 开县是四川盆地东部地区的一部分,山体较多,中原和木桥小区背后(南侧)有一山体。由于山体地形坡度大,积水时间短,洪水历时也不长,一到雨季,大量山洪水排泄而下,水流急,流势猛,且水流中还夹带着砂石等杂质,冲刷力大,容易使山脚下小区受到破坏而造成严重损失。为了尽量减少洪水造成的危害,保护山脚下居民的生命财产安全,必须要认真做好防洪规划,拟在山坡上新建一条排洪沟,拦截山洪,将 山洪引 出 居住 区,排入 附 近 水体中。 3.1 设计原则 (1)排洪工程的设计应 充 分考 虑 小区旁 边 山洪现 状 ,切 实 解 决山洪对 小区造成的危害和隐 患 。 (2)排洪工程的设计应 与 原有的 DN1200 市 政 水泥 涵 管 结 合 起来 ,使山洪能 够 顺 利 流入 市 政 管 道 。 (3)为减小对 市 政 管 道 的堵 塞 ,应 考 虑 设置 沉 砂设施 。 3.2 设计依 据 : 1、《城市 防洪工程设计规范》(CJJ50-92) 2、《城市 防洪标准》GB50201-94 3、《室外排水设计规范》GB50014-2006; 4、《混凝土结 构设计规范》GB50010-2002; 5、《公路桥涵 设计通用规范》JTG D60-2004; 6、《市 政 排水管 渠工程质量检验评定标准》CJJ3-90 7、《砌体结 构设计规范》(GB5003-2001) 8、《砼结 构设计规范》(GB50010 -2002) 9、实 测地形图。 3 .3 排洪沟设计要点 ( 1) 排 洪 沟 应 尽 量 利 用 原 有 山 洪 沟 , 必 要 时 可 作 适 当整 修 原 有 山 洪 沟 是 山 洪 若 干 年 来 冲 刷 形 成 的 , 其 形 状 、底板都比较稳定, 因此应 尽 量 利 用 原 有 的 天然沟 道作 排 洪 沟 。当利 用 原 有 沟 不能满足设计要 求而必 须加以整 修 时 , 应 注意不宜大改大动, 尽 量 不要 改变原 有 沟 道的 水力条件, 而要 因势利 导, 畅通下泄。 ( 2) 排 洪 沟 应 尽 量 利 用 自然地形 坡度 排 洪 沟 的 走向, 应 沿大部分地面水流的 垂直方向, 因此应 充分利 用 地形 坡度, 使截流的 山 洪 水能以最短距离重力流入受纳水体。 ( 3) 排 洪 沟 采用 明渠或暗渠应 视具体条件确定 一般排 洪 沟 最好次用 明渠, 但当 排 洪 沟 通过市区或厂区时 , 由于建筑密度较高、交通量 大, 应 采用 暗渠...
