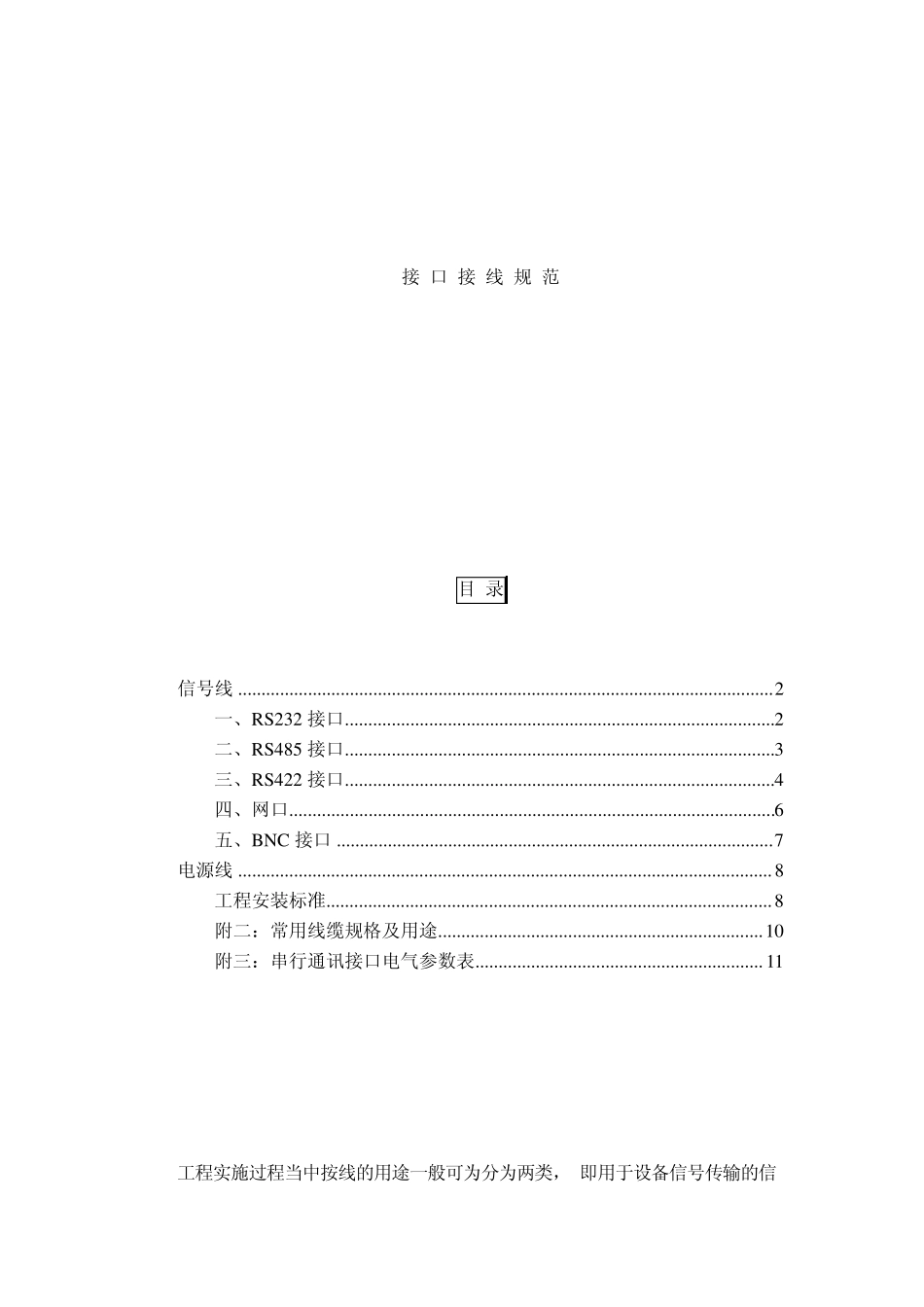

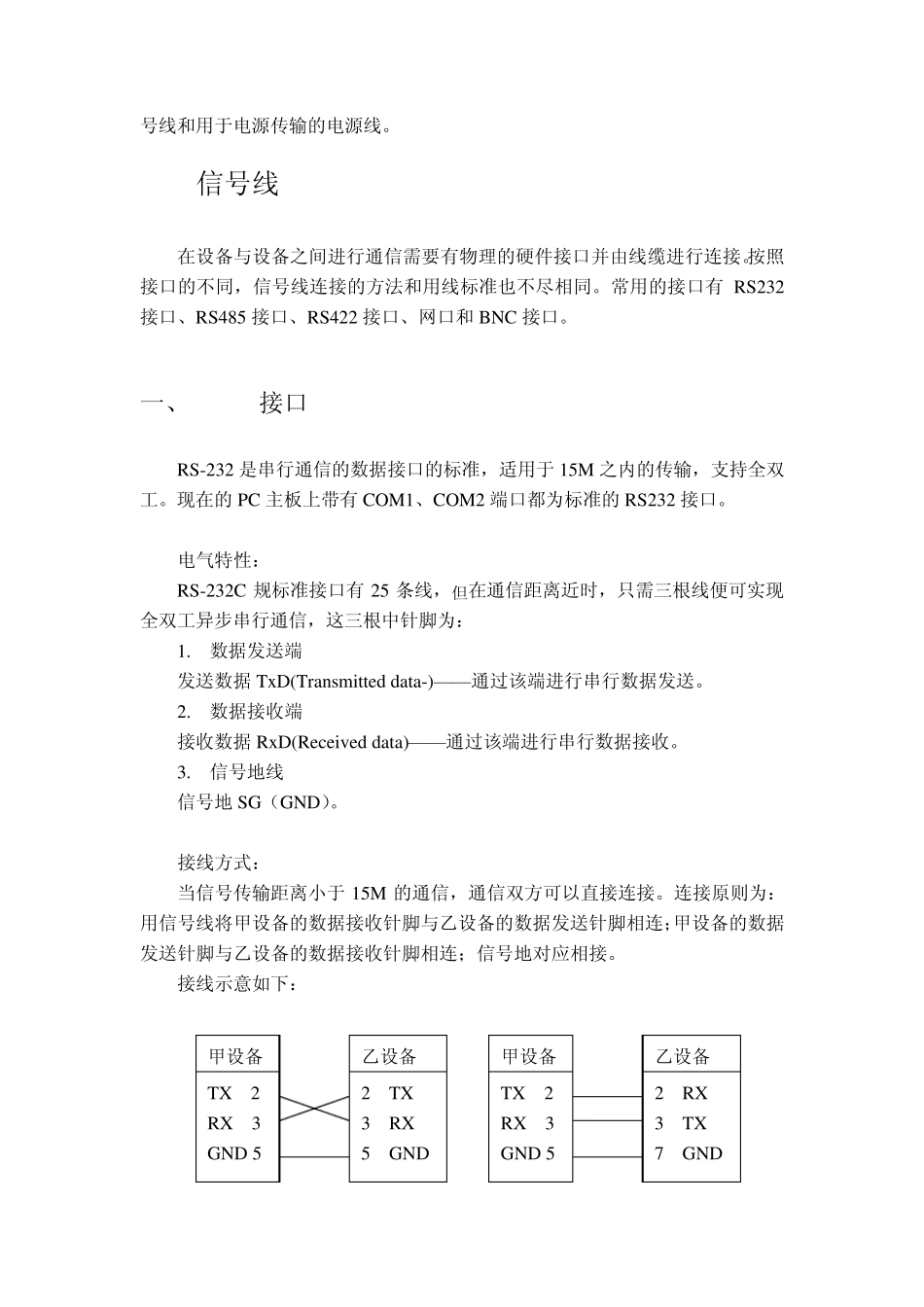

接 口 接 线 规 范 目 录 信号线 ................................................................................................................... 2 一、RS232 接口 ............................................................................................ 2 二、RS485 接口 ............................................................................................ 3 三、RS422 接口 ............................................................................................ 4 四、网口........................................................................................................ 6 五、BNC 接口 .............................................................................................. 7 电源线 ................................................................................................................... 8 工程安装标准................................................................................................ 8 附二：常用线缆规格及用途...................................................................... 10 附三：串行通讯接口电气参数表.............................................................. 11 工程实施过程当中按线的用途一般可为分为两类， 即用于设备信号传输的信号线和用于电源传输的电源线。 信号线 在设备与设备之间进行通信需要有物理的硬件接口并由线缆进行连接。按照接口的不同，信号线连接的方法和用线标准也不尽相同。常用的接口有RS232接口、RS485 接口、RS422 接口、网口和BNC 接口。 一、RS232接口 RS-232 是串行通信的数据接口的标准，适用于15M 之内的传输，支持全双工。现在的PC 主板上带有COM1、COM2 端口都为标准的RS232 接口。 电气特性： RS-232C 规标准接口有25 条线，但在通信距离近时，只需三根线便可实现全双工异步串行通信，这三根中针脚为： 1. 数据发送端 发送数据 Tx D(Transmitted data-)——通过该端进行串行数据发送。 2. 数据接收端 接收数据 Rx D(Receiv ed data)——通过该端进行串行数据接收。 3. 信号地线 信号地 SG（GND）。 接线方式： 当信号传输距离小于15M 的通信，通信双方可以直接连接。连接原则...
