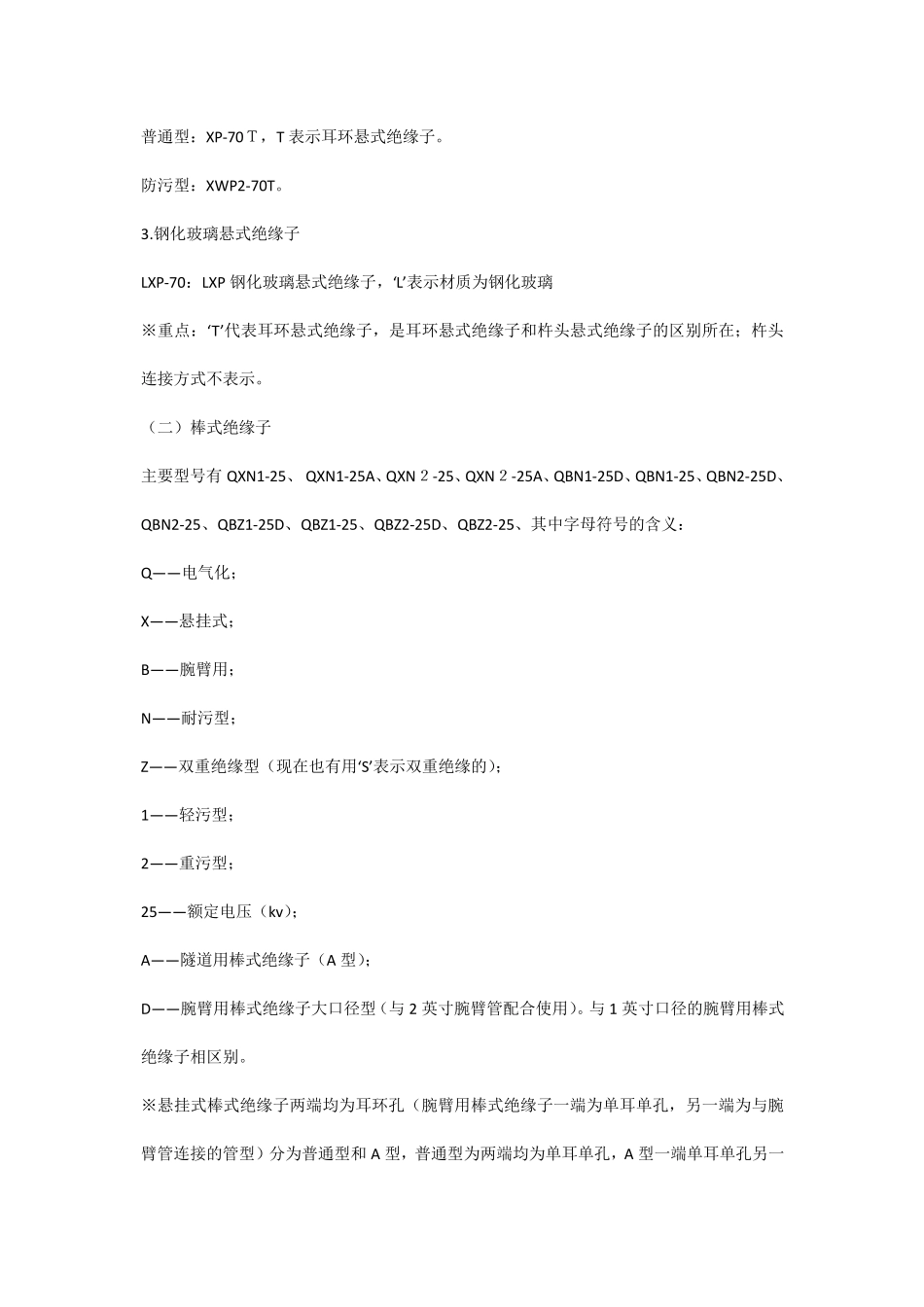

接触网常用零配件代号含义汇总 接触网零配件种类、规格、型号繁多，但是都有自己的代号，零件代号一般由字母和数字组成。一、字母的含义。1.零件名词汉语拼音的第一个字母，2.英文单词的第一个字母；3.表示序号，如某产品共有 5 种规格分别用ABCDE 表示，4.与零件外型或截面类似的英文字母，如 H 型钢柱；V 型连扳等等。5.也有部分零件符号为汉语拼音字母和英文字母混合在一起组成。二、数字的含义，一般为零件的主要参数，根据零件类别其表示的可能是杆件的有效长度、锚钢的孔距、线材的截面积、零件的额定电压、破坏负荷、设计序号等。 《铁路工程预算定额》中附加导线安装项中英文符号的意义： F（供电线）AF（正馈线）PW （保护线）N（中性线）GW （架空地线） 一、支柱类 （一） 钢筋混凝土支柱目前多采用横腹杆式支柱和等径圆形支柱， 1.横腹杆式支柱型号有 H，其含义如下： H——钢筋混凝土支柱； 78——支柱垂直线路方向所能承受的力矩 （KN•m）； 8.7——支柱露 出 地面以 上 的高 度（m）； 3——支柱埋 入 地下的深 度（m）。 注 ：若 分子 为两 个数字，则 第一个数字表示垂直线路方向所能承受的力距值 ，第二个数字表示顺 线路所能承受的力距值 。 2.等径圆形支柱，又 称 为高 强 度等径预应 力钢筋混凝土支柱，例 如：GQ，其中， GQ——高强 度支柱（GQ 为高 强 二字的汉语拼音缩 写 ）； 80——支柱容 量 （KN•m）； 9——支柱露出地面的高度（m）； 3——支柱埋入地面的深度（m）。 （二）钢柱 钢柱根据安装地点的不同，钢柱的型号、规格及外形结构也不同。格构式钢柱（普通钢柱）、圆形钢柱、H 型钢柱、六棱形钢柱、多棱形钢柱。例如普通钢柱表示如下： G 式中 G——钢柱； 250——垂直与线路方向的支柱容量（KN•m）； 13——钢柱本身的高度（m）。 其它型号有 Gs G G， 式中 Gs——双线路腕臂钢柱； G——分腿式下锚钢柱； G——斜腿钢柱； G——窄型钢柱； GY——圆形钢柱。 二、绝缘子类 （一）悬式绝缘子 1.杵头悬式绝缘子 ａ 普通型XP-70：X 表示悬式绝缘子；P——普通型；70 表示为机械破坏负荷，单位为 KN； ｂ 防污型：XWP2-70,XWP2 表示为防污型悬式绝缘子，2 表示为重防污。在ＸＰ之间加的‘W’可以理解为‘污’字汉语拼音的第一个字母。 2.耳环悬式绝缘子 普通型：XP-70Ｔ，T 表示耳环悬式绝缘子。 防污型：XWP2-70T...
