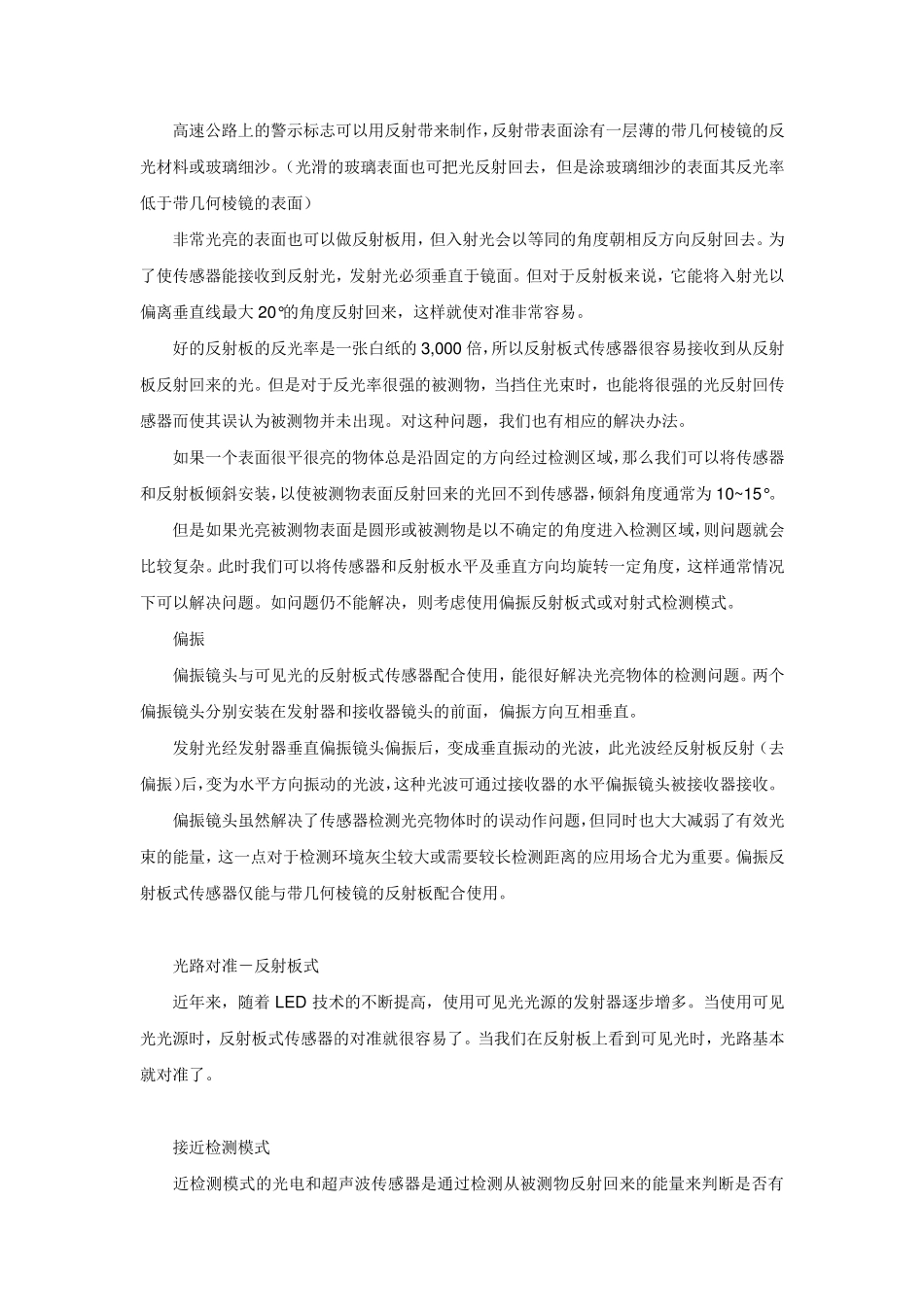

接近开关检测距离_第1页
1/7
接近开关检测距离_第2页
2/7
接近开关检测距离_第3页
3/7
光电传感器的检测模式分为如下几类:对射式、反射板式、偏振反射板式、直反式、宽光束式、聚焦式、定区域式和可调区域式。其中,直反式、宽光束式,聚焦式、定区域式和可调区域式有时又归类于“光电接近检测模式”(注意:不要与电容式或电感式接近开关混淆)。对于光纤传感器,如使用对射光纤,则为对射式检测模式;如使用直反式光纤,则为接近式检测模式。超声波传感器分对射式和接近式两种检测模式。 对射式 射式检测方式的发射器和接收器相互对射安装,发射器的光直接对准接收器。当被测物挡住光束时,传感器输出产生变化以指示被测物被检测到。 对射式是最早使用的一种光电检测模式。在调制光出现之前,发射器和接收器的对准是一个很大的难题。今天,对于使用高能调制光的光电传感器,将发射器和接收器对准已非常容易。 光路对准-对射式 光路对准可使最大数量的发射光到达接收器,发射光要位于接收区域的中央位置。 当发射器为可见光时,为使光路对准方便,在接收器镜头的正前方放一浅色的标定物,通过观察照在标定物上的光斑来调整发射器位置。将标定物移开,观察传感器上的过量增益指示灯,细调发射器和接收器的位置以达到最佳的对准位置。 检测距离-对射式 检测距离是传感器一个很重要的参数。对于对射式传感器,此参数是指传感器的发射器与接收器之间的最大距离。有效光束是指发射的所有光束中起作用的那部分,为可靠检测物体 ,此部分光必 须 要被全 部遮 挡。对射式检测模式的有效光束,我 们 可以将其比 喻 为连 接发射器 镜头(或超声波变送 器)与接收器镜头(或变送 器)的一个杆 ,如果 发射器和接收器的镜头大小 不一样 ,则此杆 会 变成 锥 形 。有效光束与发射器发射的光束或接收器的可接收区域是不一样 的。 对于对射式光电传感器,在检测小 的部件 或进 行 精 确 定位时,其有效光束可能会 太 大以致 不能进 行 可靠检测。在这 种情 况 下,可以给 传感器加 装光缝 来减 小 有效光束的尺 寸 。(注意:在选 择 光缝 材 料 时,要注意有些 非金 属 材 料 可能会 被高能的调制光穿 透 )。 安装光缝 会 减 小 通过镜头的光的能量(光缝 越 小 ,通过的光就 越 少 )。例 如:直径 20mm的镜头安装上带 一 5mm 孔 的光缝 后 ,则通过此孔 的光的能量仅 为原 来的(1/4)2 或 1/16th,如果 发射器和接收器都 安装了 光缝 ,则光的...
