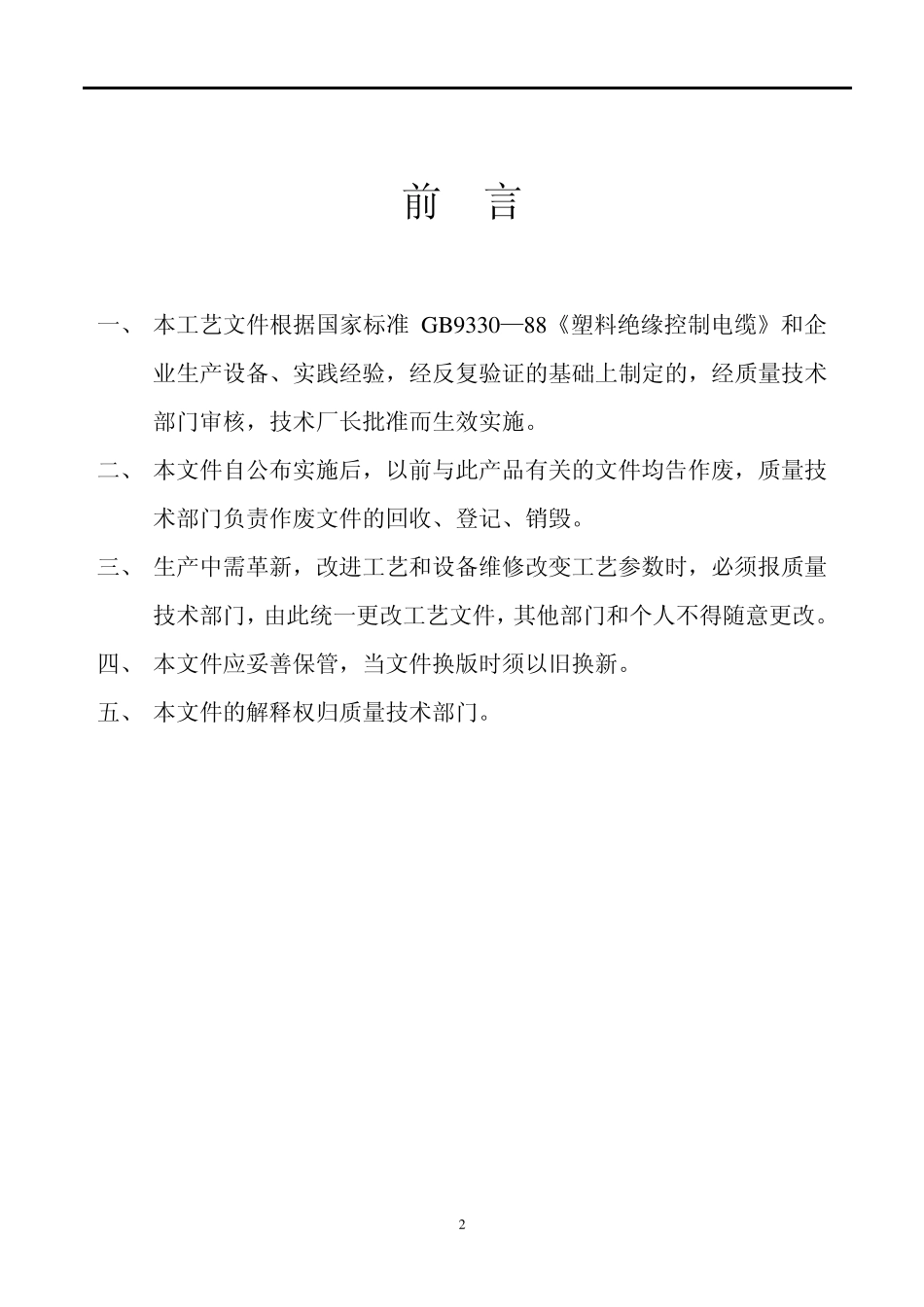

1 聚氯乙烯绝缘控制电缆 工艺操作（安全）规程 文件编号： 版本号： 受控状态： 发放号： 编制： 审核： 批准： 年 月 日 年 月 日 2 前 言 一、 本工艺文件根据国家标准GB9330—88《塑料绝缘控制电缆》和企业生产设备、实践经验，经反复验证的基础上制定的，经质量技术部门审核，技术厂长批准而生效实施。 二、 本文件自公布实施后，以前与此产品有关的文件均告作废，质量技术部门负责作废文件的回收、登记、销毁。 三、 生产中需革新，改进工艺和设备维修改变工艺参数时，必须报质量技术部门，由此统一更改工艺文件，其他部门和个人不得随意更改。 四、 本文件应妥善保管，当文件换版时须以旧换新。 五、 本文件的解释权归质量技术部门。 3 电线电缆厂 工艺操作（安全）规程 2 0 0 2 年 月 日 共 2 页 第 1 页 一、产品结构示意图、型号及规格 1、执行标准及代号 国家标准GB9330—88《塑料绝缘控制电缆》 2、结构示意图 护套 包带 钢带 垫层 导体 绝缘 3、产品型号及名称 型号 名称 KVV 铜芯聚氯乙烯绝缘氯乙烯护套控制电缆 KVV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套控制电缆 KVVR 铜芯聚氯乙烯绝缘聚氯乙烯护套控制软电缆 本产品主要用于交流额定电压 450/750V 及以下控制、监控回路、保护线路等场合。KVV 敷设在室内、电缆沟、管道等固定场合。KVV22 敷 4 设在室内、电缆沟、管道、直埋等能承受较大机械外力的固定场合。KVVR适用于敷设在室内移动要求柔软等场合。 4、产品规格 型号 额定电压 V 导体标称截面 mm2 0.75 1.0 1.5 2.5 4.0 6.0 10.0 芯 数 KVV 450/750 2～37 2～14 2～4 KVV22 7～37 4～4 4～14 4～4 KVVR 4～37 电线电缆厂 工艺操作（安全）规程 2 0 0 2 年 月 日 共 2 页 第 2 页 5 二、本产品使用材料清单 序号 材料名称 型 号 或 代 号 技 术 标 准 或 要 求 使用工序 备注 1 电 工 圆 铜 线 TR GB3953-83 挤 绝 缘 线 、 绞 线 2 聚 氯 乙 烯 绝 缘 料 PVC-11A 类 GB8815-88 GB9330-88 挤塑 用 于 固 定 敷设 硬 结 构 电缆 3 聚氯乙烯 绝缘料 PVC-12A 类 GB8815-88 GB9330-88 挤塑 用 于 移 动 场合 软 结 构 电缆 4 聚丙稀填充绳 成缆填充 5 无纺布 GB2952-89 成缆绕包 6 聚氯乙烯带 GB2952-89 成缆绕包内衬层 7 ...
