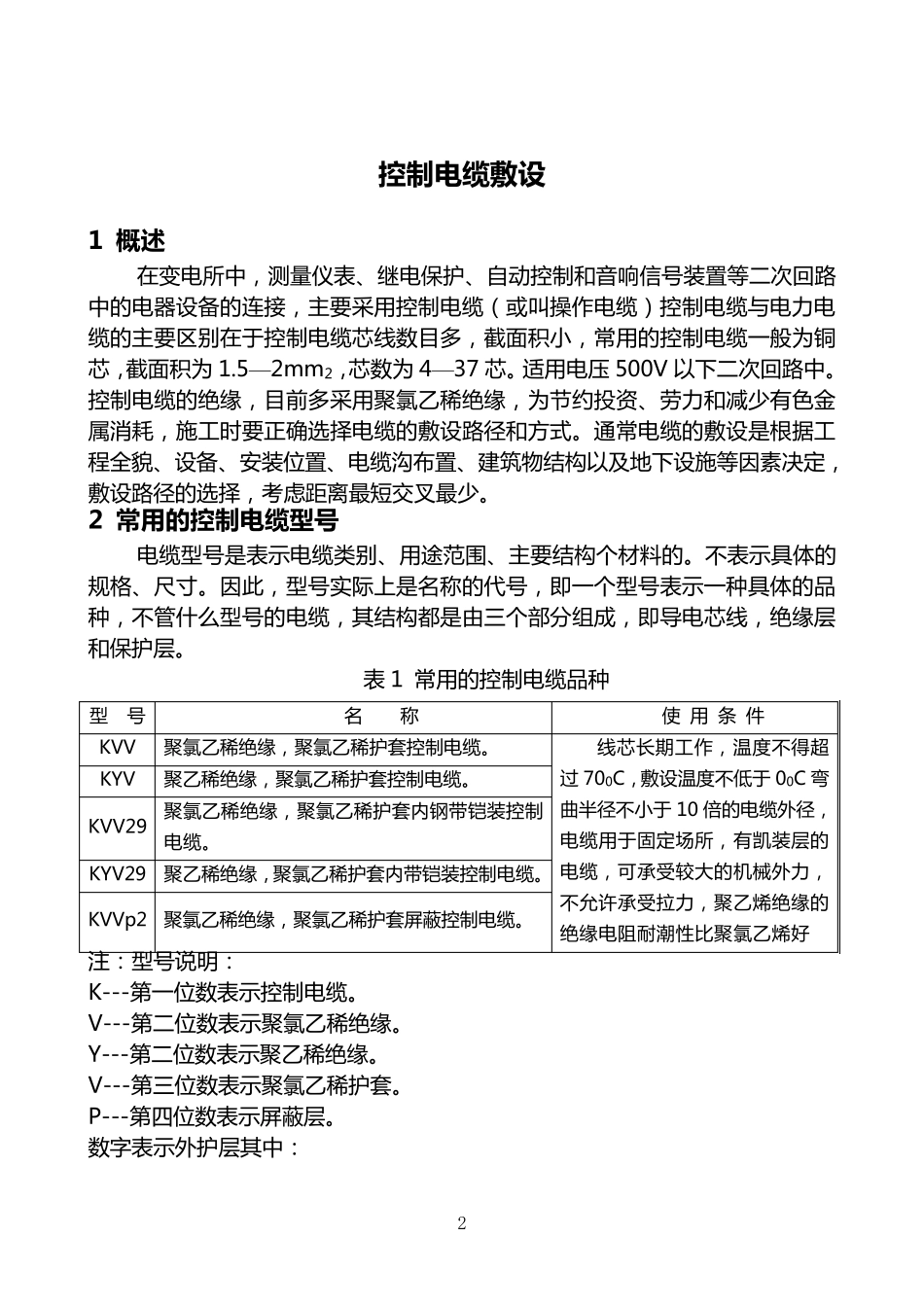

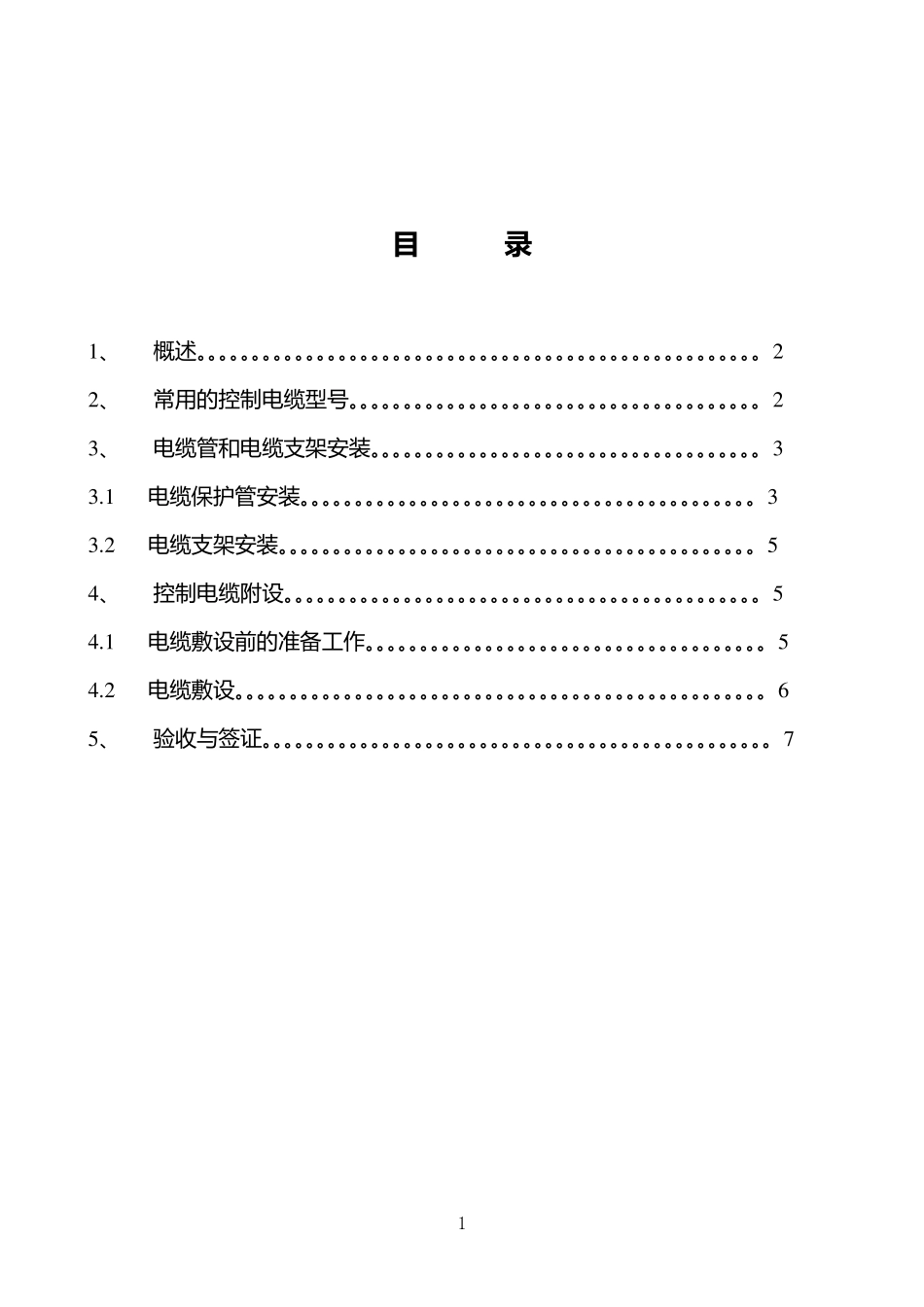

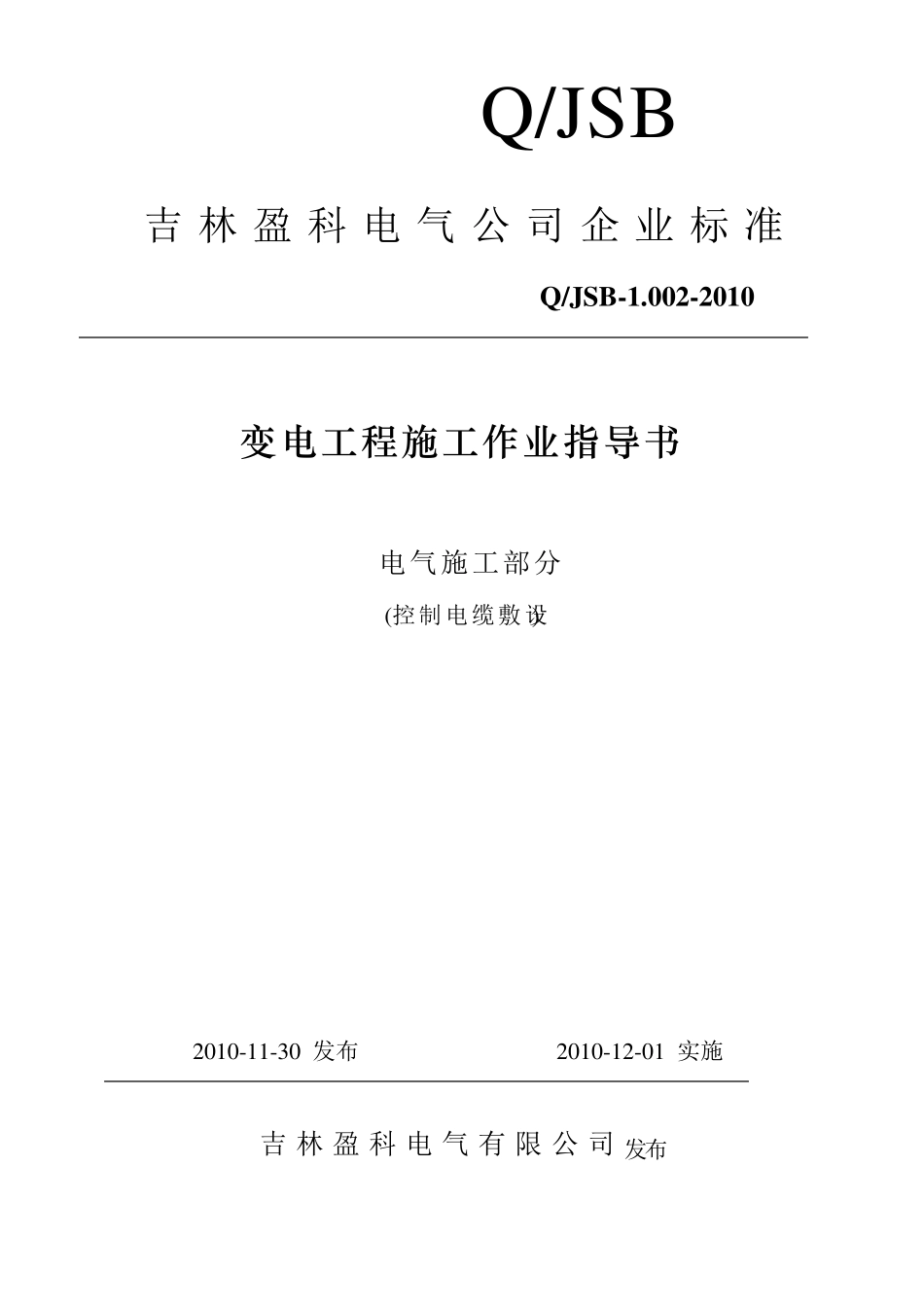

Q/JSB 吉 林 盈 科 电 气 公 司 企 业 标 准 Q/JSB-1.002-2010 变电工程施工作业指导书 电气施工部分 (控制电缆敷设) 2010-11-30 发布 2010-12-01 实施 吉 林 盈 科 电 气 有 限 公 司 发布 1 目 录 1 、 概述。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 2 、 常用的控制电缆型号。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。2 3 、 电缆管和电缆支架安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 3 .1 电缆保护管安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。3 3 .2 电缆支架安装。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 4 、 控制电缆附设。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 4 .1 电缆敷设前的准备工作。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。5 4 .2 电缆敷设。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。6 5 、 验收与签证。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。7 2 控 制电缆敷设 1 概述 在 变 电 所 中 ， 测 量 仪 表 、继电 保护、自动控制和音响信号装置等二次回路中 的电 器设备的连接， 主要采用控制电 缆（或叫操作电 缆）控制电 缆与电 力电缆的主要区别在 于控制电 缆芯线数目多， 截面积小， 常用的控制电 缆一般为铜芯， 截面积为 1.5—2mm2， 芯数为 4—37 芯。适用电 压 500V 以下二次回路中 。控制电 缆的绝缘， 目前多采用聚氯乙稀绝缘， 为节约投资、劳力和减少有色金属消耗， 施工时要正确选择电 缆的敷设路径和方式。通常电 缆的敷设是根据工程全貌、设备、安装位置、电 缆沟布置、建筑物结构以及地下设施等因素决定，敷设路径的选择， 考虑距离最 短 交 叉 最 少。 2 常用的控 制电缆型号 电 缆型 号是表 示 电 缆类 别、用途 范 围 、主要结构个 材 料 的。不 表 示 具 体 的规 格 、尺 寸 。因此 ， 型 号实...
