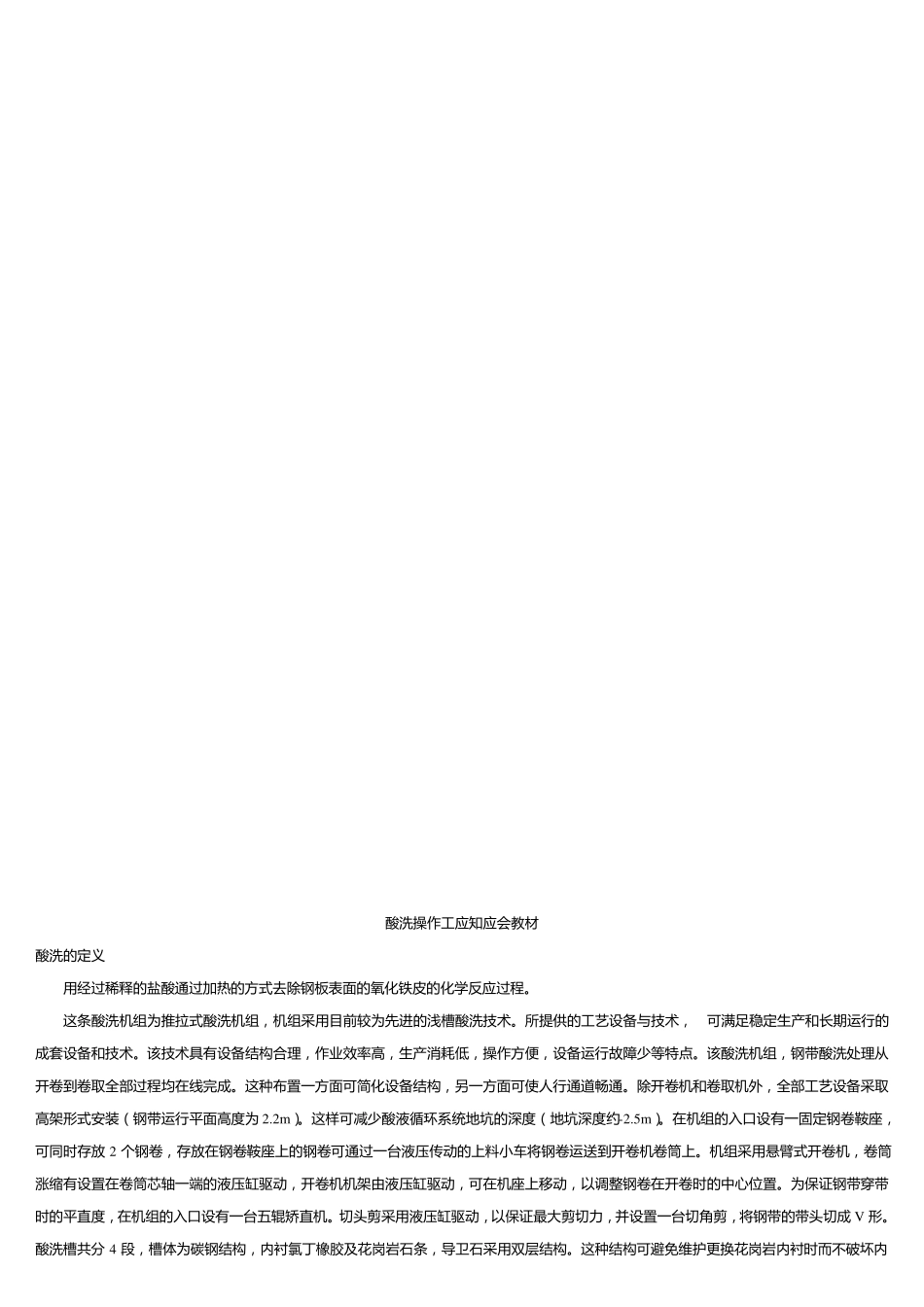

推拉式酸洗机组_第1页
1/52

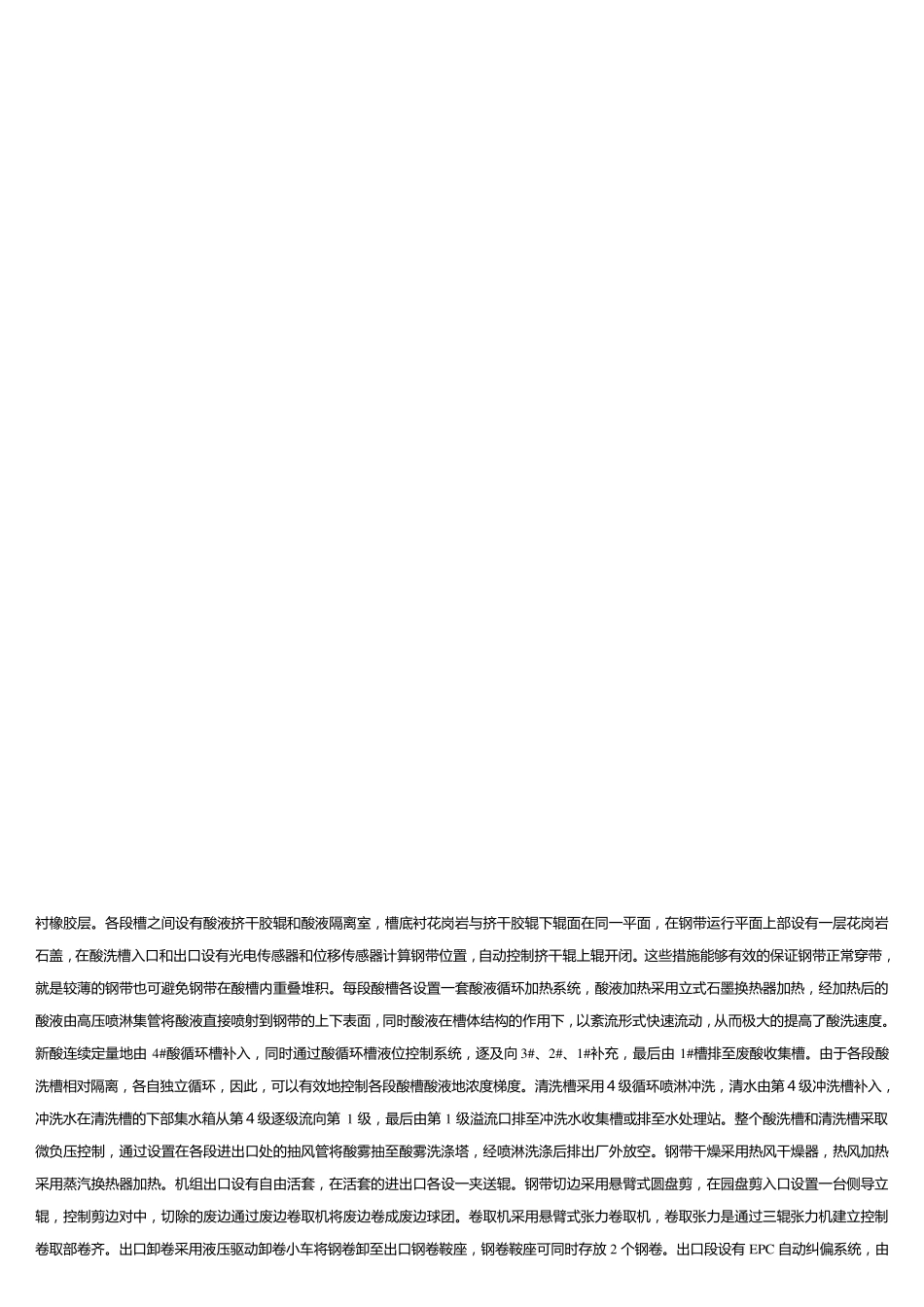

推拉式酸洗机组_第2页
2/52

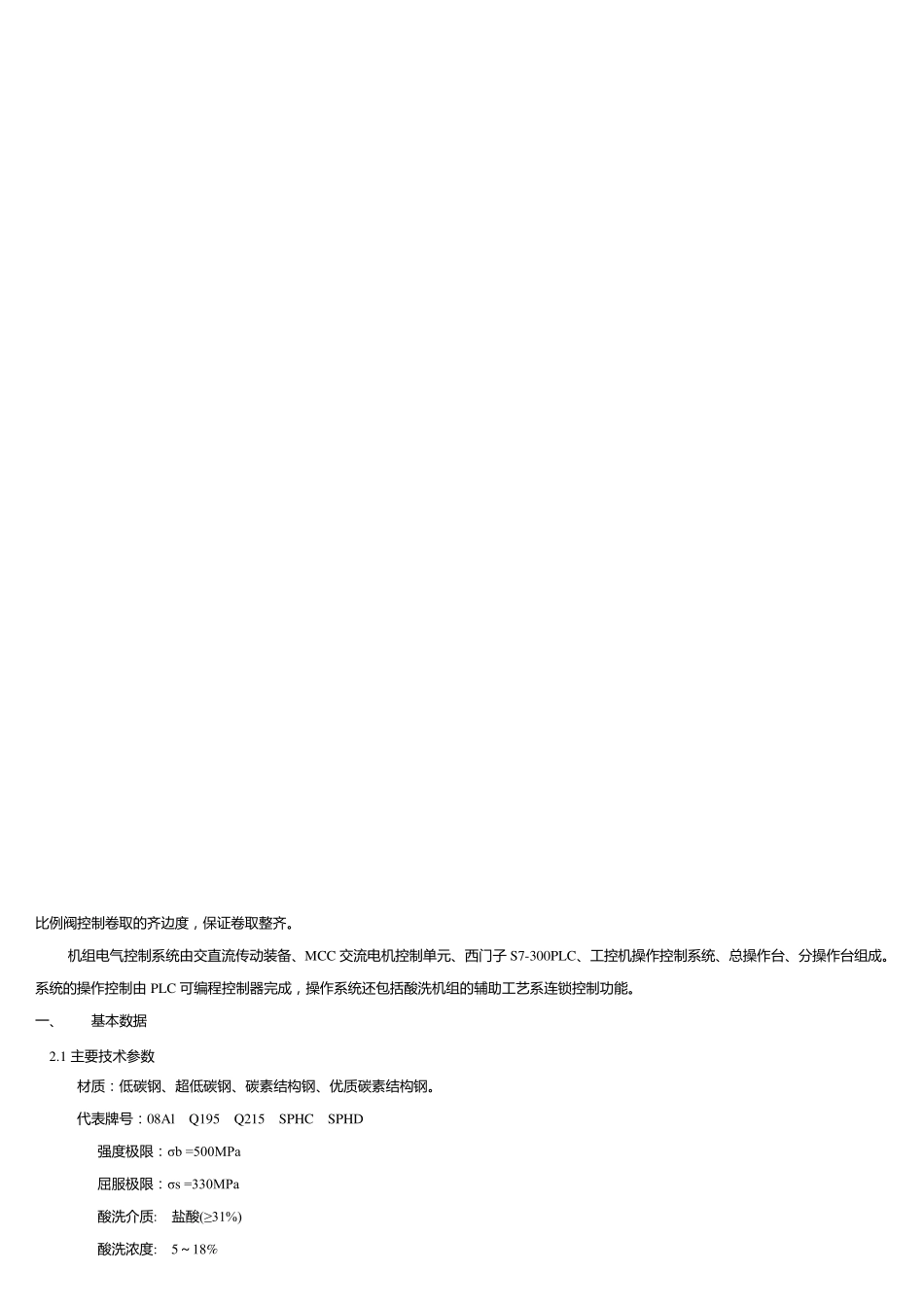

推拉式酸洗机组_第3页
3/52
酸 洗 操 作 工 应 知 应 会 教 材 酸 洗 的 定 义 用 经 过 稀 释 的 盐 酸 通 过 加 热 的 方 式 去 除 钢 板 表 面 的 氧 化 铁 皮 的 化 学 反 应 过 程 。 这条酸 洗 机组为推拉式 酸 洗 机组,机组采用 目前较为先进的 浅槽酸 洗 技术。所提供的 工 艺设备与技术, 可满足稳定 生产和长期运行的成套设备和技术。该技术具有设备结构合理,作 业效率高,生产消耗低,操 作 方 便,设备运行故障少等特点。该酸 洗 机组,钢 带酸 洗 处理从开卷到卷取全部过 程 均在线完成。这种布置一方 面 可简化 设备结构,另一方 面 可使人行通 道畅通 。除 开卷机和卷取机外,全部工 艺设备采取高架形式 安装(钢 带运行平面 高度为 2.2m)。这样可减少酸 液循环系统地坑的 深度(地坑深度约-2.5m)。在机组的 入口设有一固定 钢 卷鞍座,可同时存放 2 个钢 卷,存放在钢 卷鞍座上的 钢 卷可通 过 一台液压传动的 上料小车将钢 卷运送到开卷机卷筒上。机组采用 悬臂式 开卷机,卷筒涨缩有设置在卷筒芯轴一端的 液压缸驱动,开卷机机架由液压缸驱动,可在机座上移动,以调整钢 卷在开卷时的 中心位置。为保证钢 带穿带时的 平直度,在机组的 入口设有一台五辊矫直机。切头剪采用 液压缸驱动,以保证最大剪切力,并设置一台切角剪,将钢 带的 带头切成 V 形。酸 洗 槽共分 4 段,槽体为碳钢 结构,内衬氯丁橡胶及花岗岩石条,导卫石采用 双层结构。这种结构可避免维护更换花岗岩内衬时而不破坏内衬橡胶层。各段槽之间设有酸液挤干胶辊和酸液隔离室,槽底衬花岗岩与挤干胶辊下辊面在同一平面,在钢带运行平面上部设有一层花岗岩石盖,在酸洗槽入口和出口设有光电传感器和位移传感器计算钢带位置,自动控制挤干辊上辊开闭。这些措施能够有效的保证钢带正常穿带,就是较薄的钢带也可避免钢带在酸槽内重叠堆积。每段酸槽各设置一套酸液循环加热系统,酸液加热采用立式石墨换热器加热,经加热后的酸液由高压喷淋集管将酸液直接喷射到钢带的上下表面,同时酸液在槽体结构的作用下,以紊流形式快速流动,从而 极 大 的提 高了 酸洗速度 。新 酸连 续 定 量 地 由 4#酸循环槽补 入,同时通 过 酸循环槽液位控制系统,逐 及 向 3#、2#、1#补 充,最后由 1#槽排至废酸收集槽。由于各段酸洗槽相对隔离,各自独立循环,...
