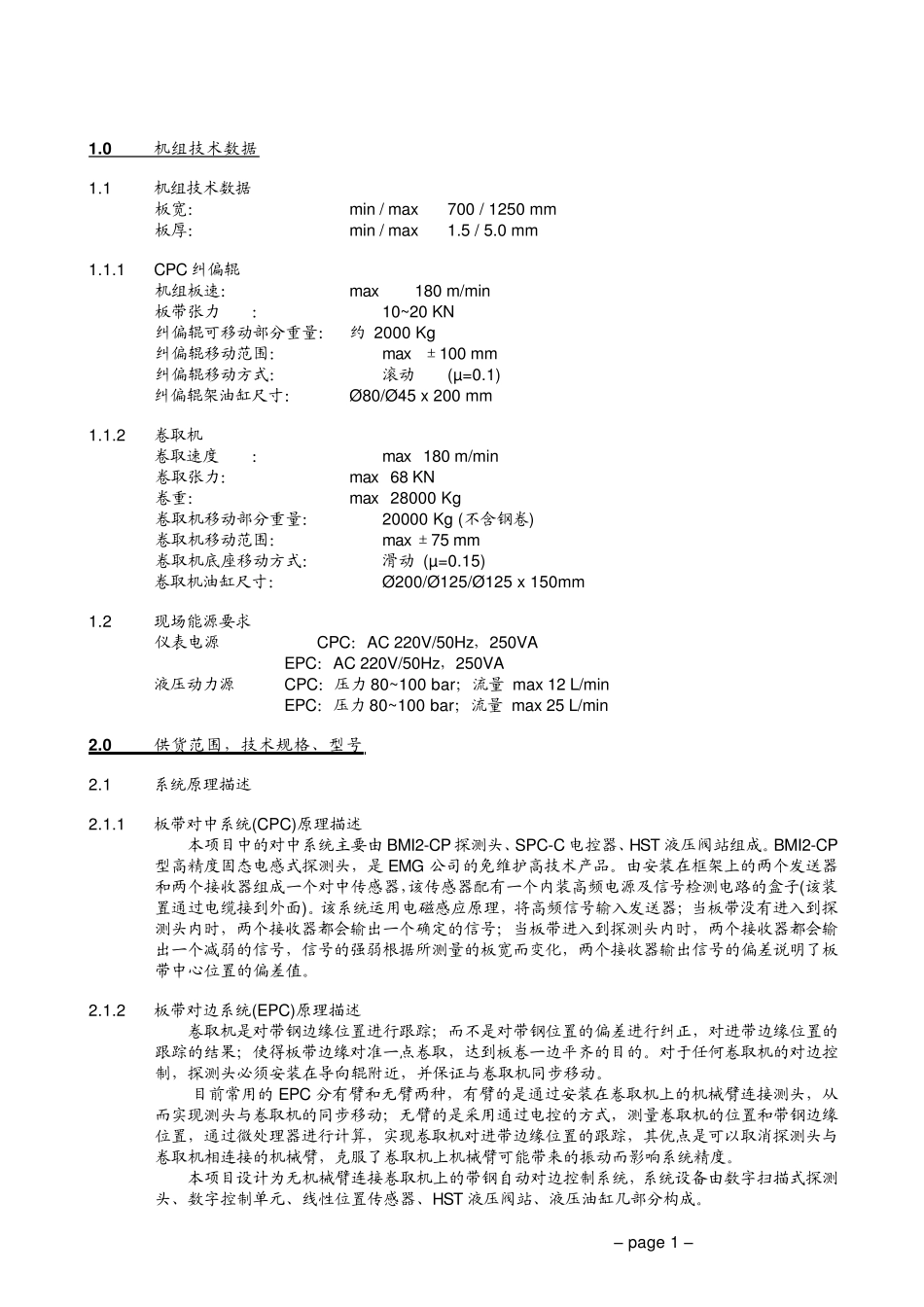

推拉式酸洗机组CPC_EPC_第2页
2/6

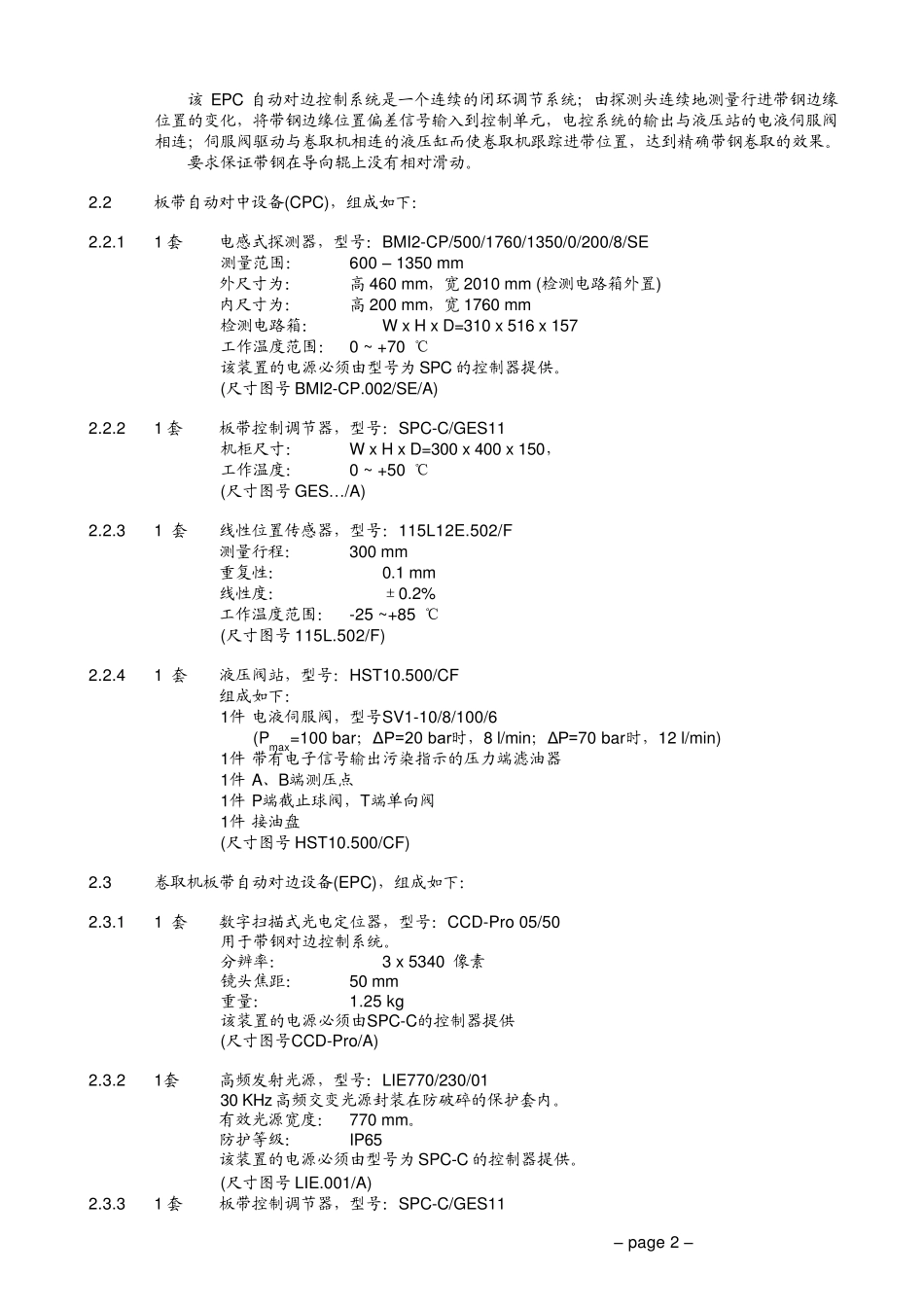

推拉式酸洗机组CPC_EPC_第3页
3/6
– p a g e 0 – 1450 推拉式酸洗机组 板带自动对中设备(CPC)、自动对边设备(EPC) 合同技术附件 最终用户: 设计单位: 制造商: 2005 年2 月 – page 1 – 1 .0 机组技术数据 1.1 机组技术数据 板宽: min / max 700 / 1250 mm 板厚: min / max 1.5 / 5.0 mm 1.1.1 CPC 纠偏辊 机组板速: max 180 m/min 板带张力 : 10~20 KN 纠偏辊可移动部分重量: 约 2000 Kg 纠偏辊移动范围: max ±100 mm 纠偏辊移动方式: 滚动 (µ=0.1) 纠偏辊架油缸尺寸: Ø 80/Ø 45 x 200 mm 1.1.2 卷取机 卷取速度 : max 180 m/min 卷取张力: max 68 KN 卷重: max 28000 Kg 卷取机移动部分重量: 20000 Kg (不含钢卷) 卷取机移动范围: max ±75 mm 卷取机底座移动方式: 滑动 (µ=0.15) 卷取机油缸尺寸: Ø 200/Ø 125/Ø 125 x 150mm 1.2 现场能源要求 仪表电源 CPC:AC 220V/50Hz,250VA EPC:AC 220V/50Hz,250VA 液压动力源 CPC:压力80~100 bar;流量 max 12 L/min EPC:压力80~100 bar;流量 max 25 L/min 2 .0 供货范围,技术规格、型号 2.1 系统原理描述 2.1.1 板带对中系统(CPC)原理描述 本项目中的对中系统主要由 BMI2-CP 探测头、SPC-C 电控器、HST 液压阀站组成。BMI2-CP型高精度固态电感式探测头,是 EMG 公司的免维护高技术产品。由安装在框架上的两个发送器和两个接收器组成一个对中传感器,该传感器配有一个内装高频电源及信号检测电路的盒子(该装置通过电缆接到外面)。该系统运用电磁感应原理,将高频信号输入发送器;当板带没有进入到探测头内时,两个接收器都会输出一个确定的信号;当板带进入到探测头内时,两个接收器都会输出一个减弱的信号,信号的强弱根据所测量的板宽而变化,两个接收器输出信号的偏差说明了板带中心位置的偏差值。 2.1.2 板带对边系统(EPC)原理描述 卷取机是对带钢边缘位置进行跟踪;而不是对带钢位置的偏差进行纠正,对进带边缘位置的跟踪的结果;使得板带边缘对准一点卷取,达到板卷一边平齐的目的。对于任何卷取机的对边控制,探测头必须安装在导向辊附近,并保证与卷取机同步移动。 目前常用的 EPC 分有臂和无臂两种,有臂的是通过安装在卷取机上的机械臂连接测头,从而实现测头与卷取机的同步移动;无臂的是采用通过电控的方式,测量卷取机的位置和带钢边缘位...
