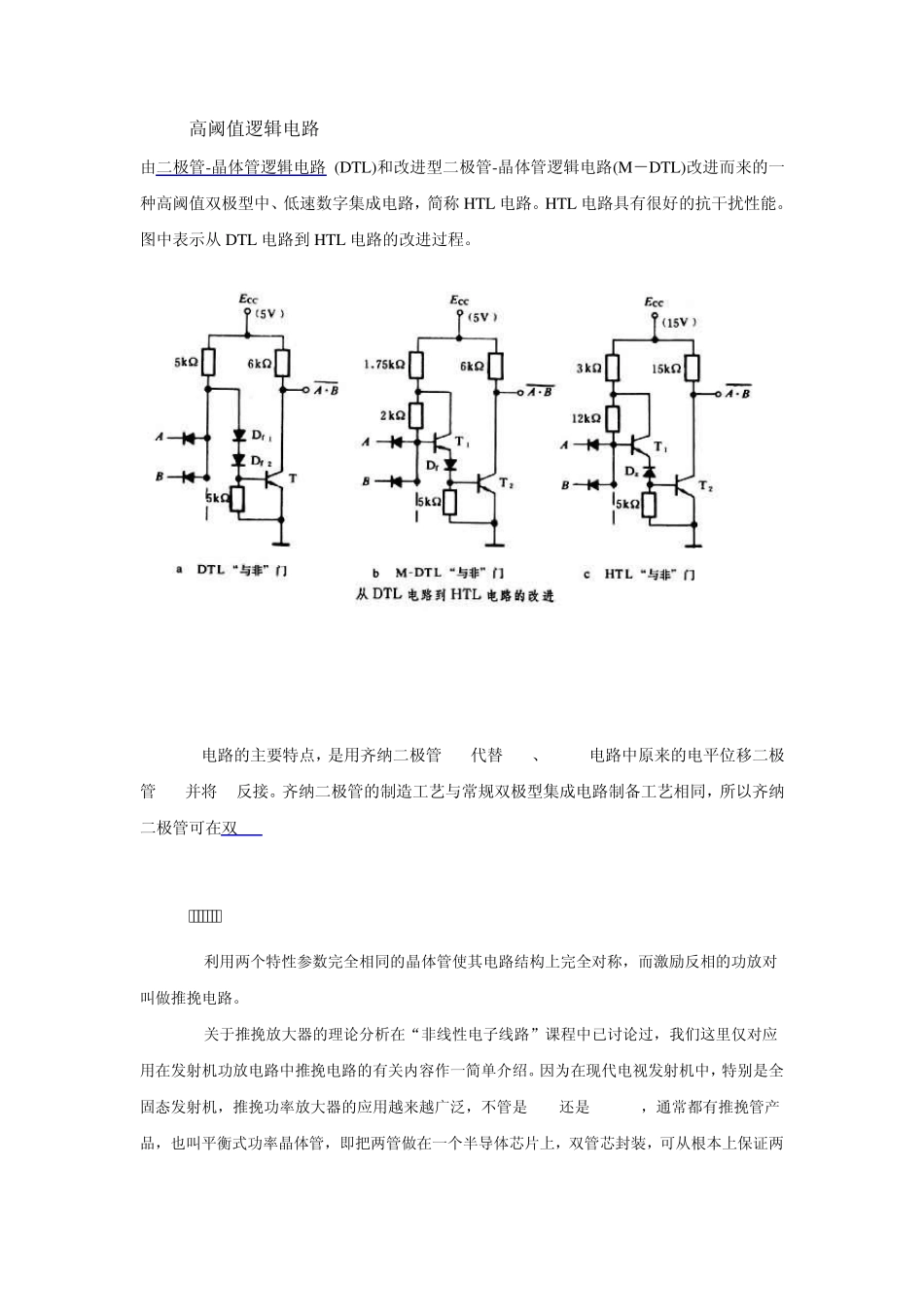

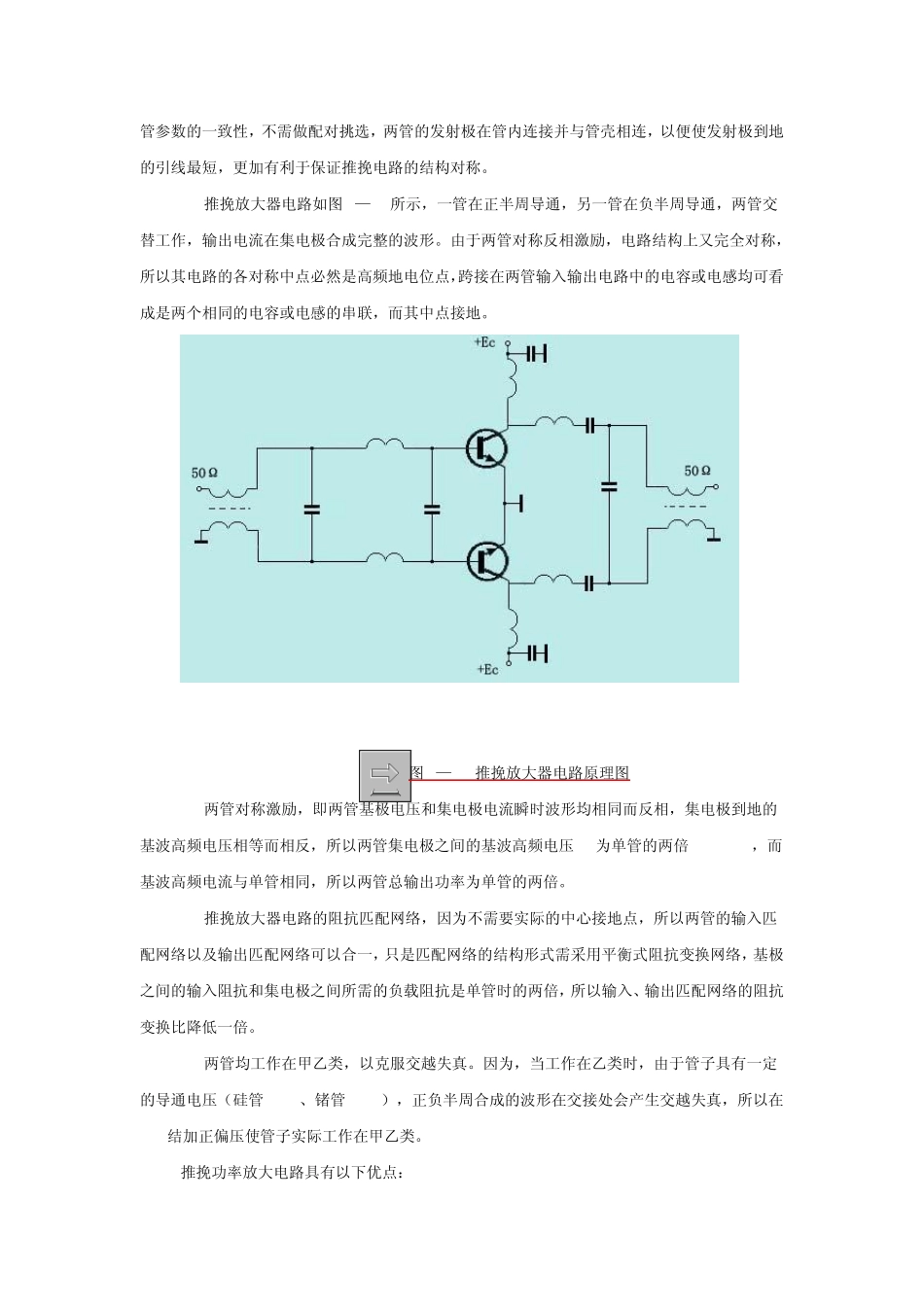

高阈值逻辑电路 high threshold logic 由二极管-晶体管逻辑电路 (DTL)和改进型二极管-晶体管逻辑电路(M－DTL)改进而来的一种高阈值双极型中、低速数字集成电路，简称HTL 电路。HTL 电路具有很好的抗干扰性能。图中表示从DTL 电路到HTL 电路的改进过程。 HTL电路的主要特点，是用齐纳二极管(D2)代替DTL、M-DTL电路中原来的电平位移二极管(Df)并将D2反接。齐纳二极管的制造工艺与常规双极型集成电路制备工艺相同，所以齐纳二极管可在双... 推挽功率放大器 利用两个特性参数完全相同的晶体管使其电路结构上完全对称，而激励反相的功放对叫做推挽电路。 关于推挽放大器的理论分析在“非线性电子线路”课程中已讨论过，我们这里仅对应用在发射机功放电路中推挽电路的有关内容作一简单介绍。因为在现代电视发射机中，特别是全固态发射机，推挽功率放大器的应用越来越广泛，不管是BJT还是MOSFET，通常都有推挽管产品，也叫平衡式功率晶体管，即把两管做在一个半导体芯片上，双管芯封装，可从根本上保证两管参数的一致性，不需做配对挑选，两管的发射极在管内连接并与管壳相连，以便使发射极到地的引线最短，更加有利于保证推挽电路的结构对称。 推挽放大器电路如图5—32所示，一管在正半周导通，另一管在负半周导通，两管交替工作，输出电流在集电极合成完整的波形。由于两管对称反相激励，电路结构上又完全对称，所以其电路的各对称中点必然是高频地电位点，跨接在两管输入输出电路中的电容或电感均可看成是两个相同的电容或电感的串联，而其中点接地。 图5—32 推挽放大器电路原理图 两管对称激励，即两管基极电压和集电极电流瞬时波形均相同而反相，集电极到地的基波高频电压相等而相反，所以两管集电极之间的基波高频电压 Ucc为单管的两倍(Ucc=2Uce)，而基波高频电流与单管相同，所以两管总输出功率为单管的两倍。 推挽放大器电路的阻抗匹配网络，因为不需要实际的中心接地点，所以两管的输入匹配网络以及输出匹配网络可以合一，只是匹配网络的结构形式需采用平衡式阻抗变换网络，基极之间的输入阻抗和集电极之间所需的负载阻抗是单管时的两倍，所以输入、输出匹配网络的阻抗变换比降低一倍。 两管均工作在甲乙类，以克服交越失真。因为，当工作在乙类时，由于管子具有一定的导通电压（硅管0.7V、锗管0.2V），正负半周合成的波形在交接处会产生交越失真，所以在B-E结加正偏压使管子实际工作在甲乙类。 推挽功率放大电路具有以下...
