提高作图效率的一些CAD技巧

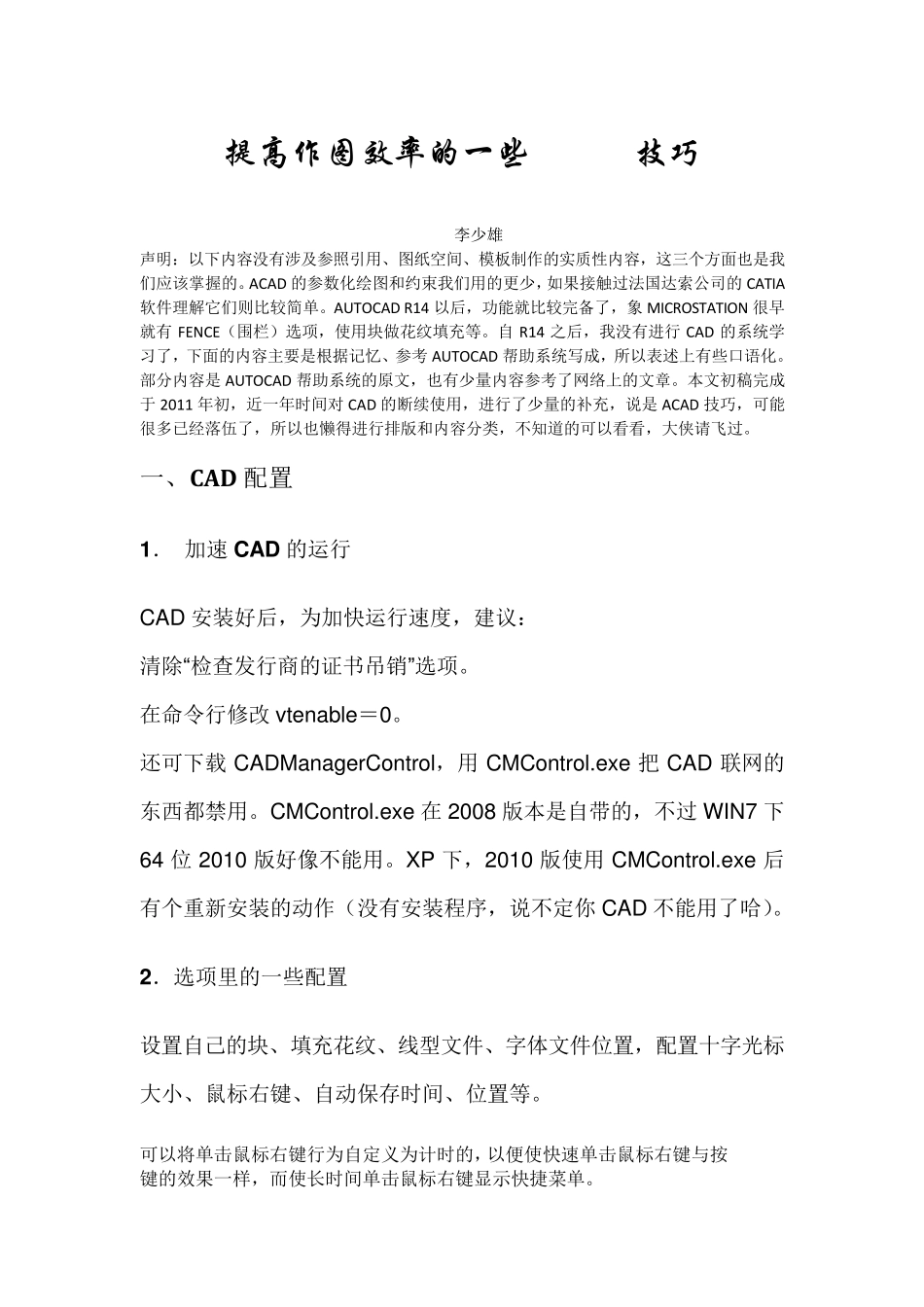

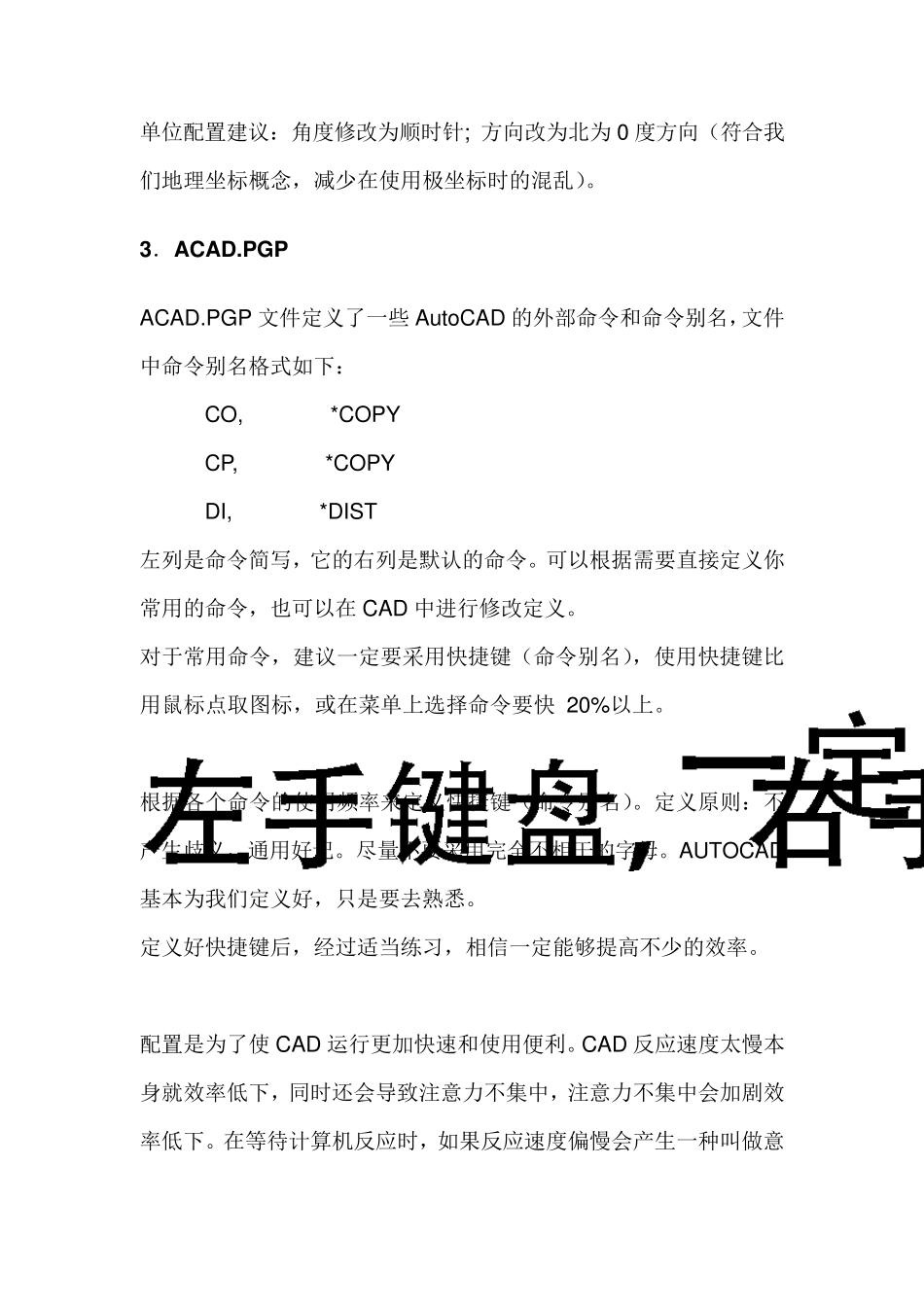

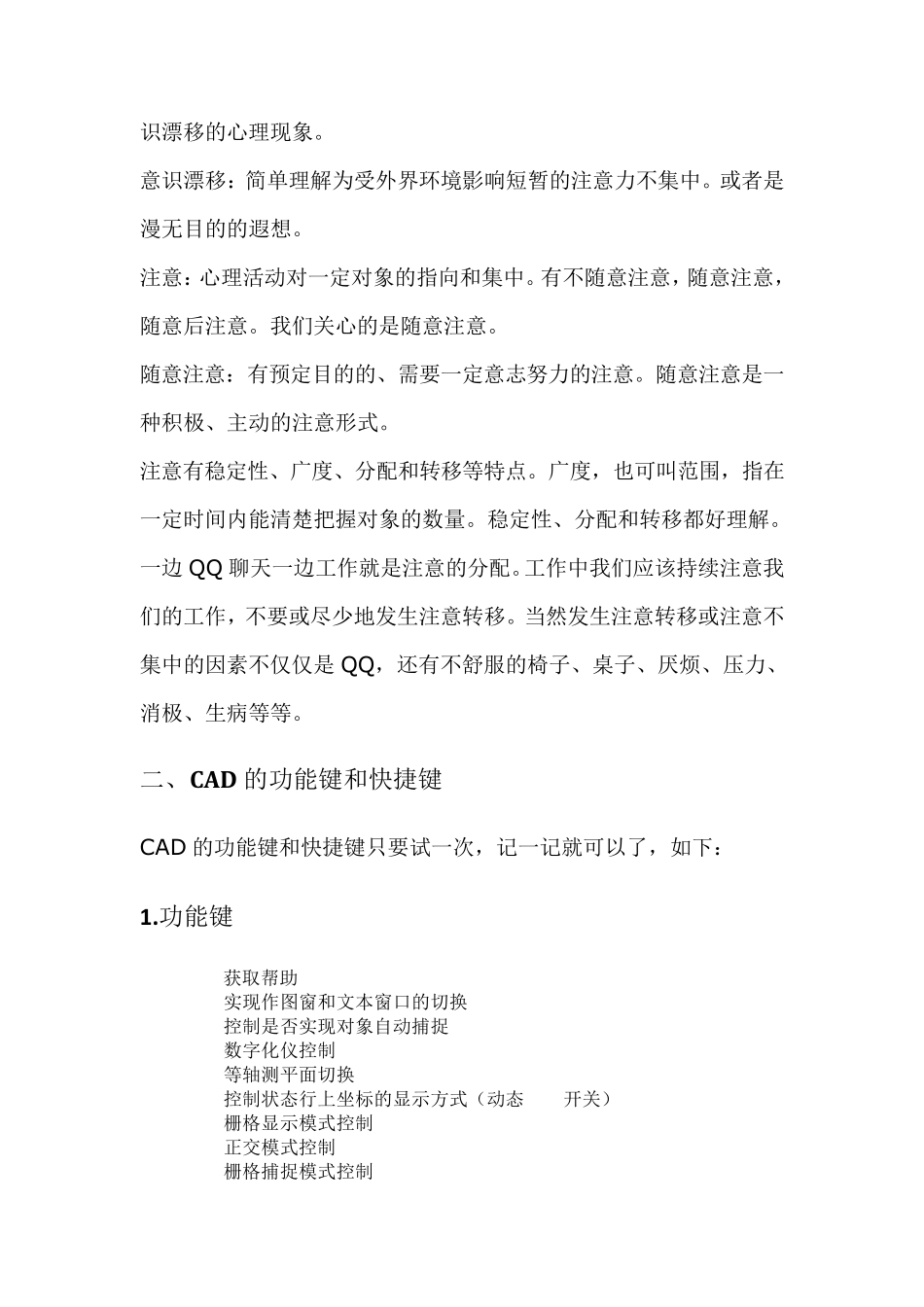

提高作图效率的一些 ACAD技巧 李少雄 声明：以下内容没有涉及参照引用、图纸空间、模板制作的实质性内容，这三个方面也是我们应该掌握的。ACAD 的参数化绘图和约束我们用的更少，如果接触过法国达索公司的 CATIA软件理解它们则比较简单。AUTOCAD R14 以后，功能就比较完备了，象 MICROSTATION 很早就有FENCE（围栏）选项，使用块做花纹填充等。自 R14 之后，我没有进行 CAD 的系统学习了，下面的内容主要是根据记忆、参考 AUTOCAD 帮助系统写成，所以表述上有些口语化。部分内容是 AUTOCAD 帮助系统的原文，也有少量内容参考了网络上的文章。本文初稿完成于 2011 年初，近一年时间对 CAD 的断续使用，进行了少量的补充，说是 ACAD 技巧，可能很多已经落伍了，所以也懒得进行排版和内容分类，不知道的可以看看，大侠请飞过。 一、CAD 配置 1． 加速 C A D 的运行 CAD 安装好后，为加快运行速度，建议： 清除“检查发行商的证书吊销”选项。 在命令行修改 v tenable＝0。 还可下载 CADManagerControl，用CMControl.ex e 把 CAD 联网的东西都禁用。CMControl.ex e 在 2008 版本是自带的，不过 WIN7 下64 位 2010 版好像不能用。XP 下，2010 版使用CMControl.ex e 后有个重新安装的动作（没有安装程序，说不定你 CAD 不能用了哈）。 2．选项里的一些配置 设置自己的块、填充花纹、线型文件、字体文件位置，配置十字光标大小、鼠标右键、自动保存时间、位置等。 可以将单击鼠标右键行为自定义为计时的，以便使快速单击鼠标右键与按 Enter 键的效果一样，而使长时间单击鼠标右键显示快捷菜单。 单位配置建议：角度修改为顺时针; 方向改为北为0 度方向（符合我们地理坐标概念，减少在使用极坐标时的混乱）。 3．ACAD.PGP ACAD.PGP 文件定义了一些 Au toCAD 的外部命令和命令别名，文件中命令别名格式如下： CO, *COPY CP, *COPY DI, *DIST 左列是命令简写，它的右列是默认的命令。可以根据需要直接定义你常用的命令，也可以在CAD 中进行修改定义。 对于常用命令，建议一定要采用快捷键（命令别名），使用快捷键比用鼠标点取图标，或在菜单上选择命令要快 20%以上。根据各个命令的使用频率来定义快捷键（命令别名）。定义原则：不产生歧义，通用好记。尽量不要采用完全不相干的字母。AUTOCAD基本为我们定义好，只是要去熟悉。 定义好快捷键后，经过适当练习，相信一定...
