插入式流量计使用说明书

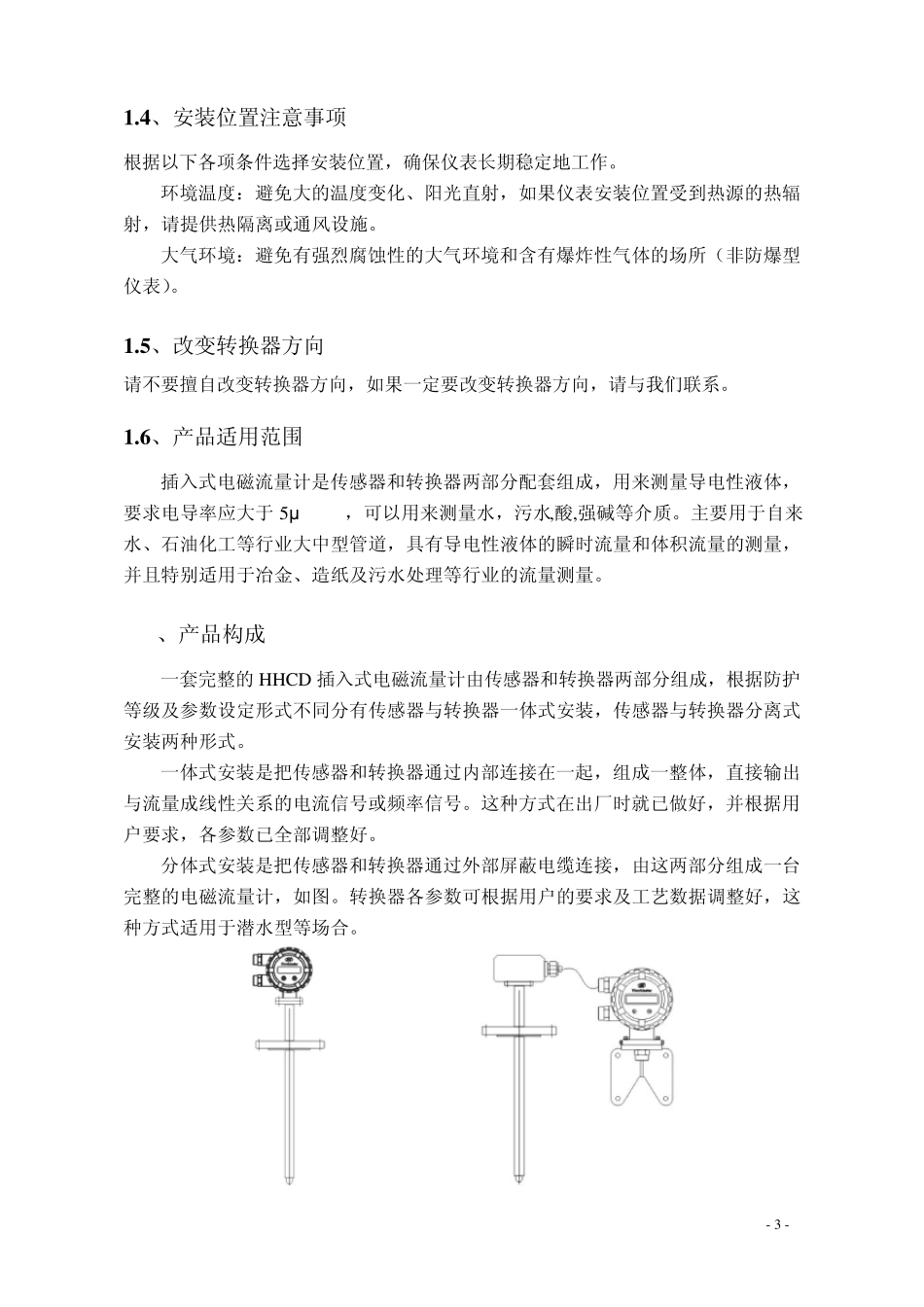

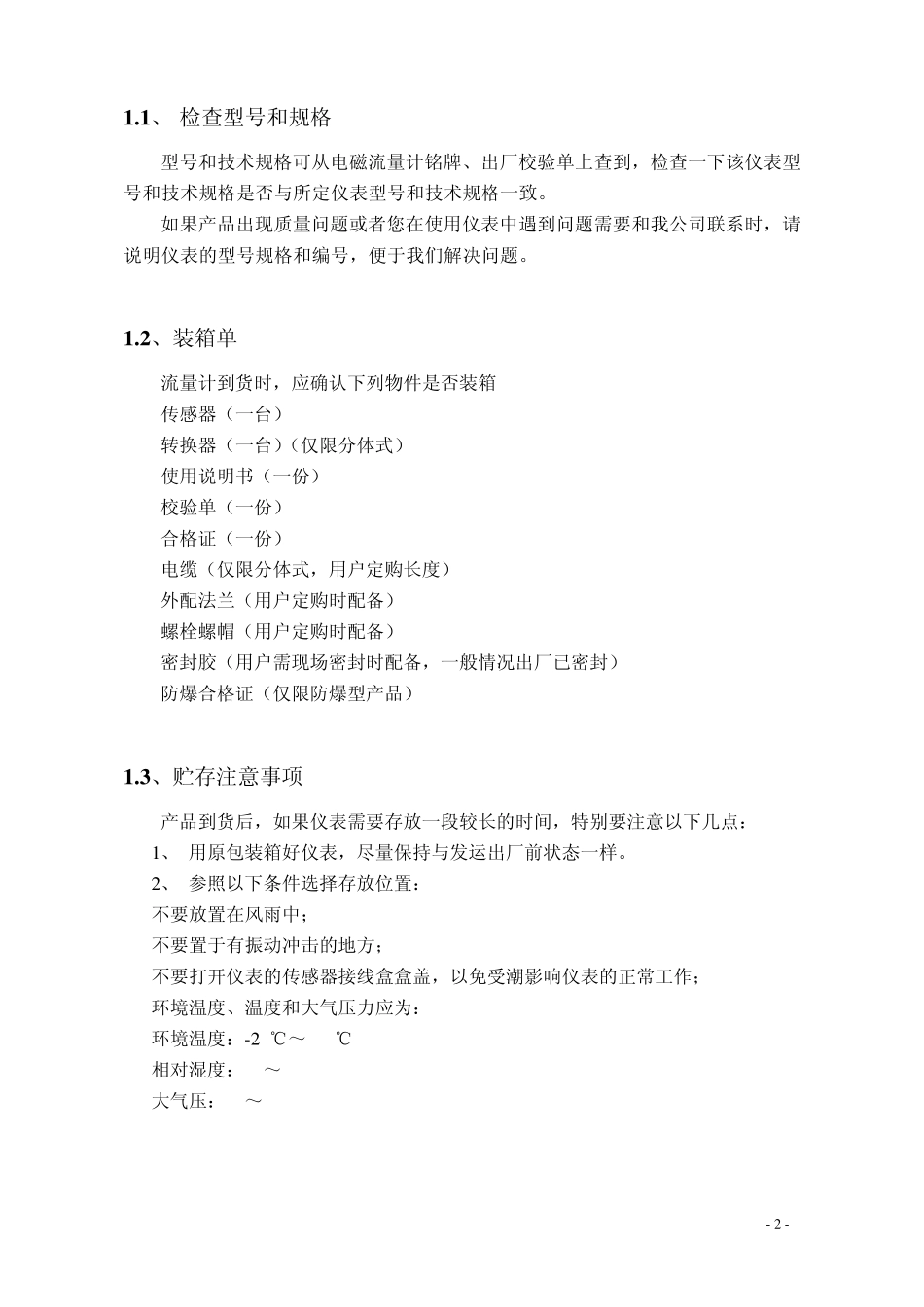

- 1 - 一、简介 HHCD 系列电磁流量计的产品性能符合行业标准 JB/T9248-1999。在出厂前必须通过多个技术指标的严格检验。流量计到货后，请您务必检查其外观，确认运输过程中仪表有无损坏。请参考本章内容检查仪表附件。 HHCD 插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流体流量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大等缺陷，根据尼库接磁（NIKU RADS）原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停车（水）的情况下安装，也可在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新的手段。 与一般电磁流量计不同的是，插入式电磁流量计的传感器是外侧形成外发射磁场，测量电极在传感器的端部或两侧如下图所示电磁流量计原理。值得注意的是，外发射磁场电磁流速传感器的感应信号受信号受流体和磁场的边界层厚度影响，会降低测量的线性度。 对 HHCD 插入式电磁流量计来说，管路中导电的液体就是在磁场中运动的导体，两电极间的距离就是导体的长度L。 其感应电压与平均流速成正比。比时管道中流体流量就可由此得出： Q=∏D2U/4KBL D：测量管内径 U ：感应电压 B：磁感应强度 K：与磁场分布有关的系数 - 2 - 1 .1 、 检查型号和规格 型号和技术规格可从电磁流量计铭牌、出厂校验单上查到，检查一下该仪表型号和技术规格是否与所定仪表型号和技术规格一致。 如果产品出现质量问题或者您在使用仪表中遇到问题需要和我公司联系时，请说明仪表的型号规格和编号，便于我们解决问题。 1 .2 、装箱单 流量计到货时，应确认下列物件是否装箱 传感器（一台） 转换器（一台）（仅限分体式） 使用说明书（一份） 校验单（一份） 合格证（一份） 电缆（仅限分体式，用户定购长度） 外配法兰（用户定购时配备） 螺栓螺帽（用户定购时配备） 密封胶（用户需现场密封时配备，一般情况出厂已密封） 防爆合格证（仅限防爆型产品） 1 .3 、贮存注意事项 产品到货后，如果仪表需要存放一段较长的时间，特别要注意以下几点： 1 、 用原包装箱好仪表，尽量保持与发运出厂前状态一样。 2 、 参照以下条件选择存放位置： 不要放置在风雨中； 不要置于有振动冲击的地方； 不要打开仪表的传感器接线盒盒盖，以免受潮...
