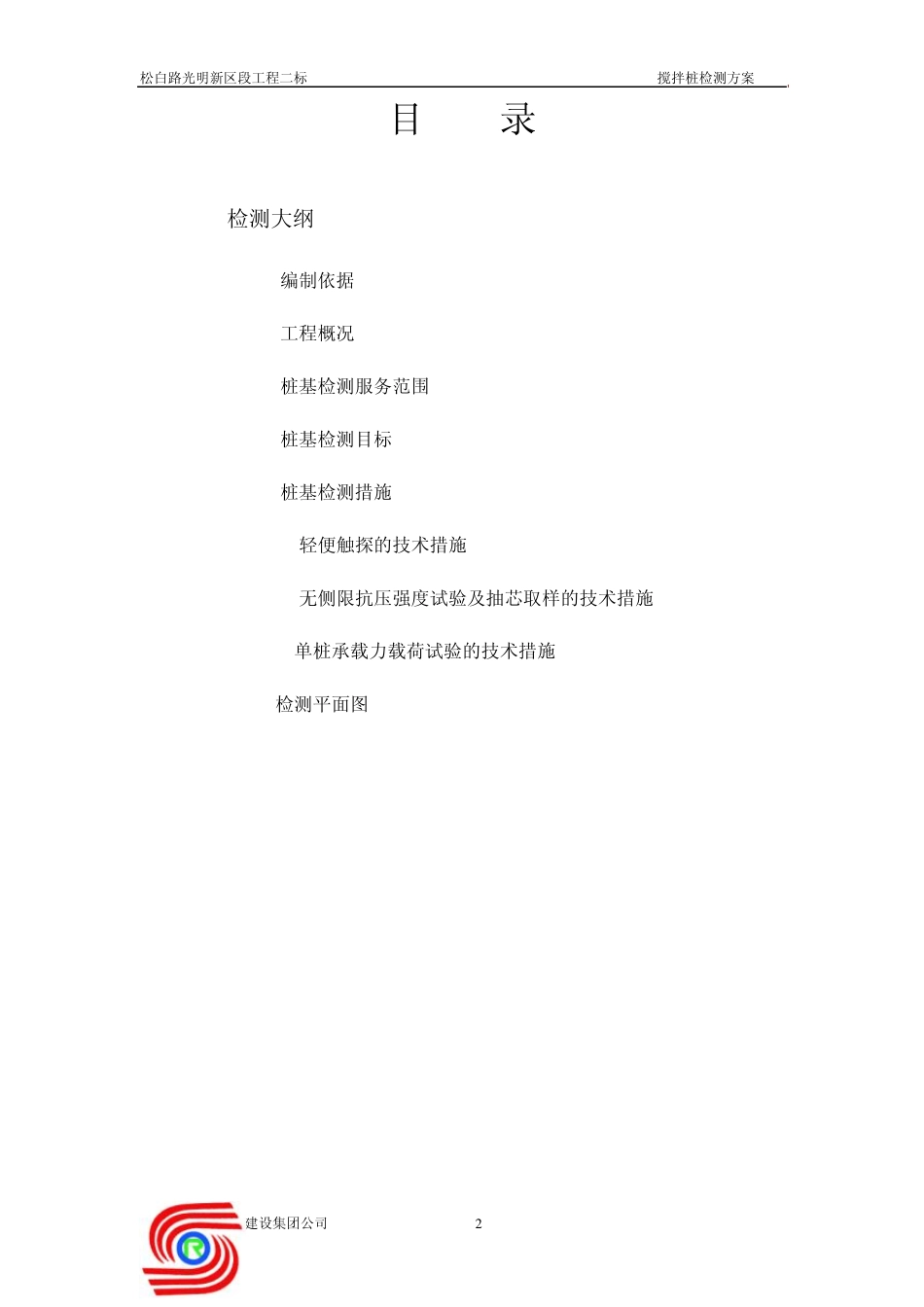

松白路光明新区段工程二标 搅拌桩检测方案 深圳市路桥建设集团公司 1 松白路光明新区段工程二标 搅拌桩检测方案 深圳市路桥建设集团公司 2 目 录 1 检测大纲 1.1 编制依据 1.2 工程概况 1.3 桩基检测服务范围 1.4 桩基检测目标 1.5 桩基检测措施 1.5.1 轻便触探的技术措施 1.5.2 无侧限抗压强度试验及抽芯取样的技术措施 1.5.3单桩承载力载荷试验的技术措施 1.6检测平面图 松白路光明新区段工程二标 搅拌桩检测方案 深圳市路桥建设集团公司 3 1 检测大纲 1 .1 编制依据 ⑴ 建筑地基处理技术规程 (JGJ 79-2002) ⑵ 公路软土地基路堤设计与施工技术规范 JTJ 017—96 ⑶ 中华人民共和国铁道部《粉体喷搅桩加固软弱土层技术规范》（TB 10113-96）。 ⑷ 松白路光明新区段工程Ⅱ标施工图 1 .2 桩基检测服务范围 ⑴ 对湿喷桩的试桩及工程桩进行质量检测。 ⑵ 检测方法为单桩静载荷试验、复合地基检测、轻便触探检测、无侧限抗压强度试验及抽芯检测。 ⑶ 检测数量见下表。 检测项目 抽检比例 检测时间 （天） 单桩静载荷试验 0.3% ≥28 轻便触探检测 1% ≤3 无侧限抗压强度试验及抽芯检测 0.3% ≥28 抽检比例依据《建筑地基处理技术规程》(JGJ 79-2002)质量检验最低要求确定。 ⑷ 对被抽检桩进行定性和定量评价，及时准确出具各种检测报告。 松白路光明新区段工程二标 搅拌桩检测方案 深圳市路桥建设集团公司 4 1 .3 桩基检测目标 ⑴ 复合地基检测目的：确定复合地基承载力和变形参数。 ⑵ 单桩静载荷试验目的：确定单桩竖向承载力。 ⑶ 轻便触探检测目的：检查桩身的均匀性。 ⑷ 无侧限抗压强度试验及抽芯检测目的：确定桩身各段无侧限抗压强度,检验桩长。 1 .4 桩基检测措施 1 .4 .1 轻便触探检测的技术措施 1.4.1.1检测原理及方法： 轻便触探设备主要由锥头、触探杆、穿心锤（10公斤）三部分组成，试验设备见图一。操作时先将锥头放在桩径方向 1/4处，然后让穿心锤经过一定落距（500mm）自由落下，敲击触探杆。将触探杆竖直打入桩中。记录每打入 100mm的锤击数 N10，当贯入 100mm的击数 N10大于 50时终止试验。当贯入 100mm的击数 N10小于 10击的视为不合格；反之，大于等于 10击的视为为合格。 图一：轻便动力触探试验示意图 粉喷桩 锥头 穿心锤 触探杆 锤垫 松白路光明新区段工程二标 搅拌桩检测方案 深圳市路桥建设集团公司...
