搅拌车培训资料

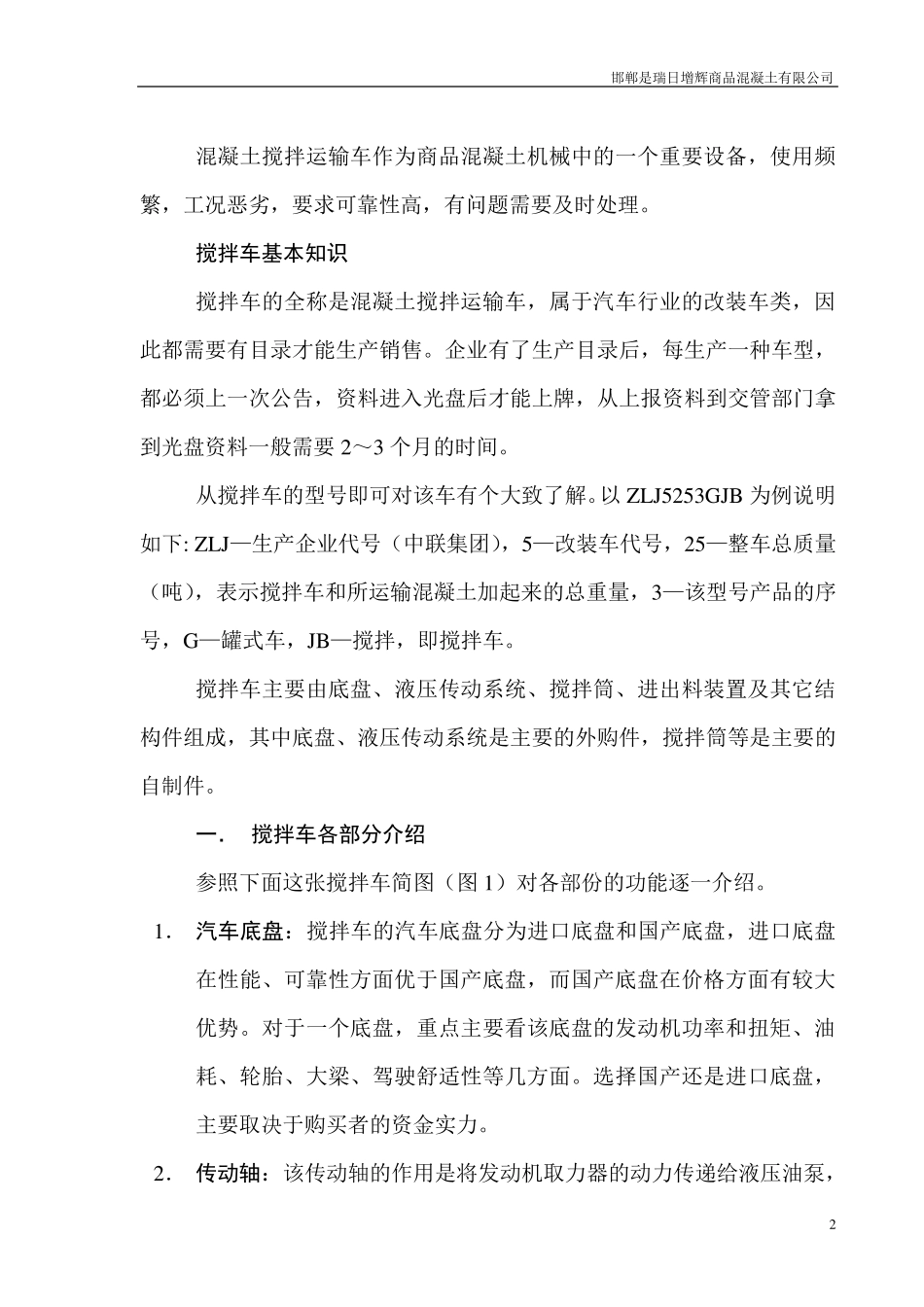

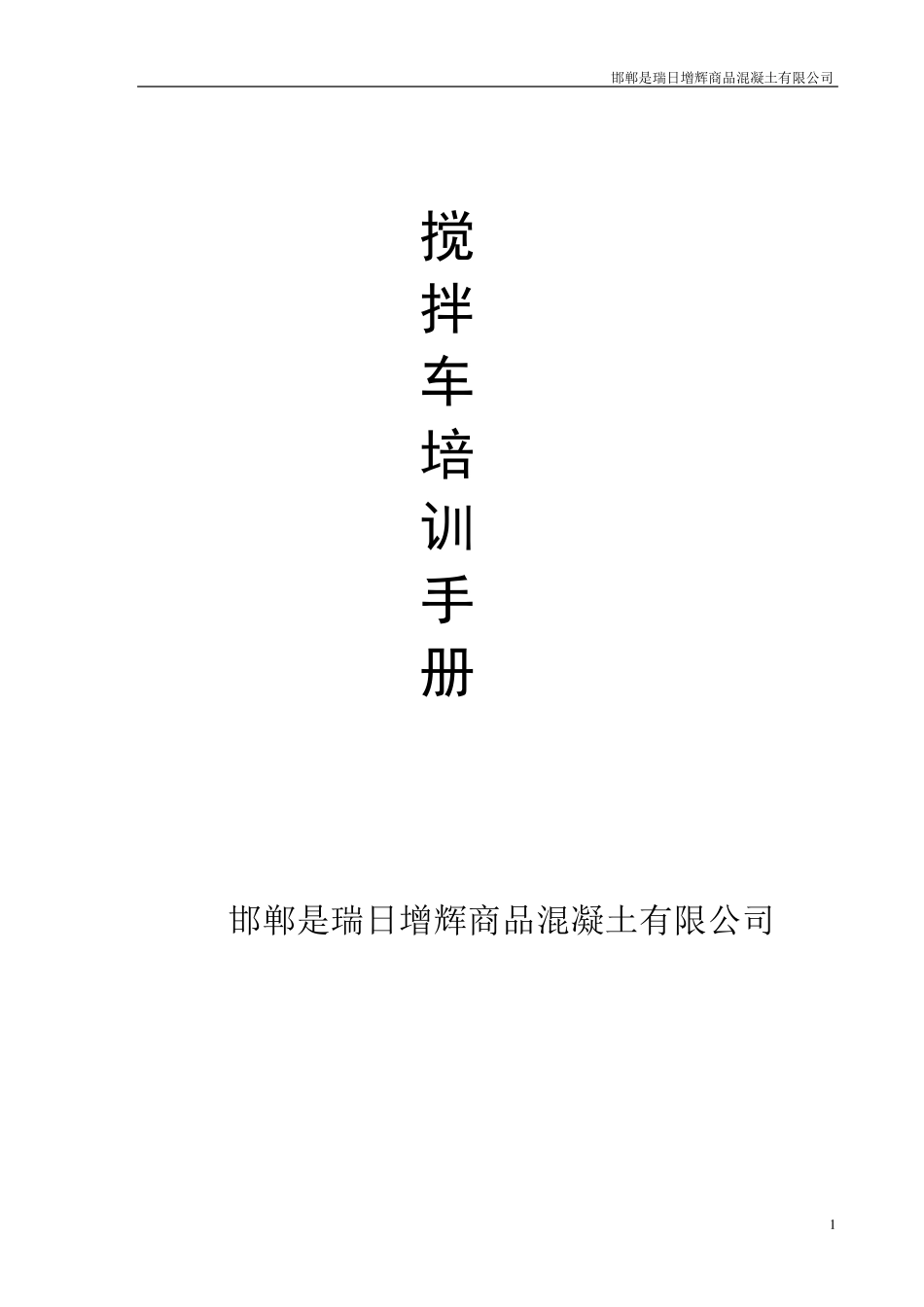

邯郸是瑞日增辉商品混凝土有限公司 1 搅 拌 车 培 训 手 册 邯郸是瑞日增辉商品混凝土有限公司 邯郸是瑞日增辉商品混凝土有限公司 2 混凝土搅拌运输车作为商品混凝土机械中的一个重要设备，使用频繁，工况恶劣，要求可靠性高，有问题需要及时处理。 搅拌车基本知识 搅拌车的全称是混凝土搅拌运输车，属于汽车行业的改装车类，因此都需要有目录才能生产销售。企业有了生产目录后，每生产一种车型，都必须上一次公告，资料进入光盘后才能上牌，从上报资料到交管部门拿到光盘资料一般需要2～3 个月的时间。 从搅拌车的型号即可对该车有个大致了解。以Z L J5253GJB 为例说明如下: Z L J—生产企业代号（中联集团），5—改装车代号，25—整车总质量（吨），表示搅拌车和所运输混凝土加起来的总重量，3—该型号产品的序号，G—罐式车，JB—搅拌，即搅拌车。 搅拌车主要由底盘、液压传动系统、搅拌筒、进出料装置及其它结构件组成，其中底盘、液压传动系统是主要的外购件，搅拌筒等是主要的自制件。 一． 搅拌车各部分介绍 参照下面这张搅拌车简图（图 1）对各部份的功能逐一介绍。 1． 汽车底盘：搅拌车的汽车底盘分为进口底盘和国产底盘，进口底盘在性能、可靠性方面优于国产底盘，而国产底盘在价格方面有较大优势。对于一个底盘，重点主要看该底盘的发动机功率和扭矩、油耗、轮胎、大梁、驾驶舒适性等几方面。选择国产还是进口底盘，主要取决于购买者的资金实力。 2． 传动轴：该传动轴的作用是将发动机取力器的动力传递给液压油泵， 邯郸是瑞日增辉商品混凝土有限公司 3 保证液压传动系统拥有源源不断的动力。传动轴上的黄油嘴应按照使用说明书上的要求定期加注润滑脂。 图1 1 .汽车底盘 2 .传动轴 3 .侧防护 4 .液压传动系统 5 .供水系统 6 .前台车架总成 7 .搅拌筒 8 .轮胎罩 9 .加长卸料溜槽 1 0 .电气系统 1 1 .操纵系统 1 2 .托轮 1 3 .后台总成 1 4 .后防护 1 5 .人梯 1 6 .进料装置 1 7 .出料装置 3． 侧防护：是国家汽车强制性标准要求装的装置之一，主要目的是防止行人被卷入车轮底下造成人员伤亡。 4． 液压传动系统：市场上目前有两种配置①分体式配置，由液压油泵、液压马达、冷却器和减速机组成。该配置成熟可靠，维修方便。②三合一式配置，由液压油泵、三合一减速机（内含液压马达、散热器、减速机）组成。该配置集成度高，安装方便，外形美观。但...
