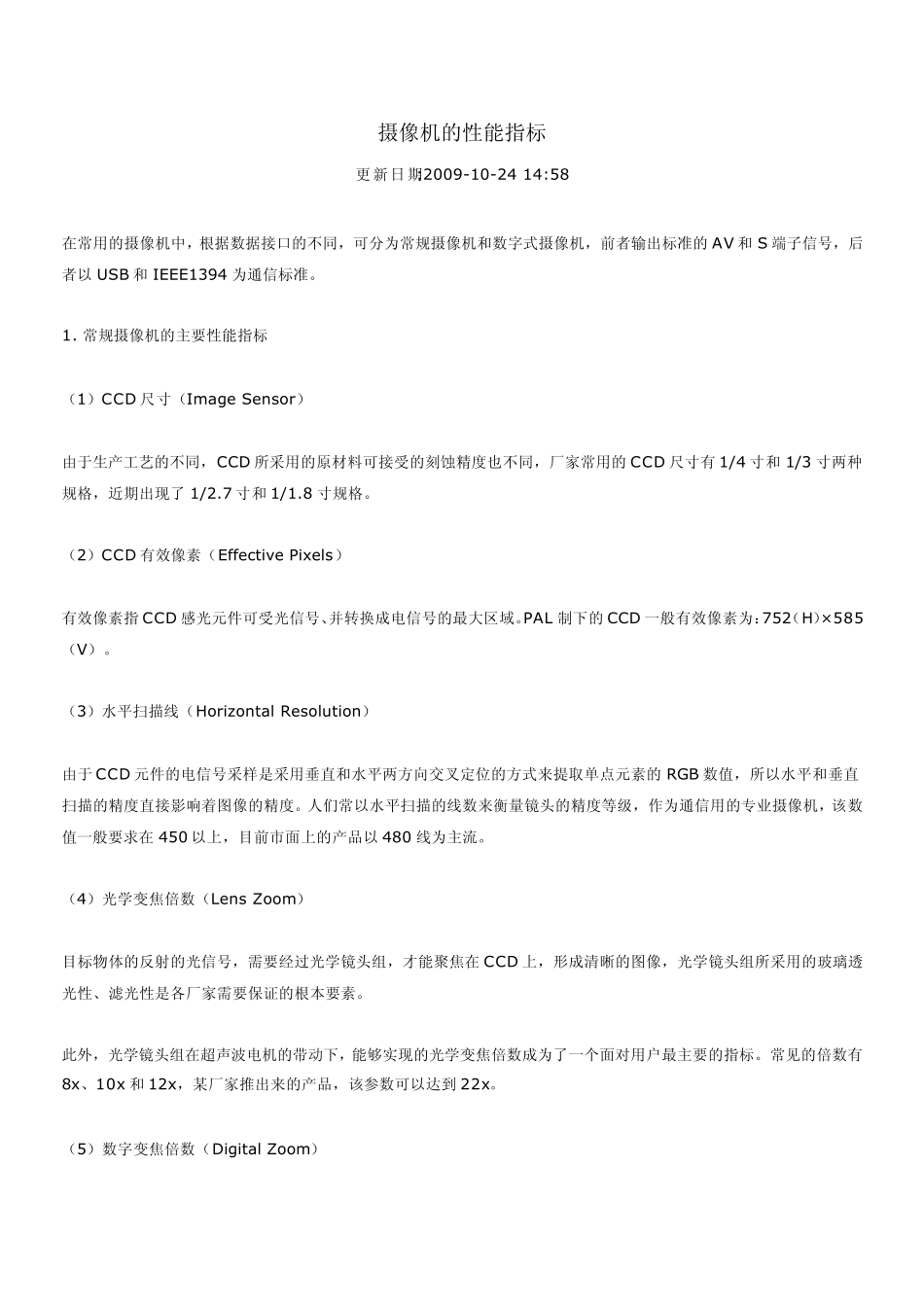

摄像机的性能指标

摄像机的性能指标 更新日期:2009-10-24 14:58 在常用的摄像机中，根据数据接口的不同，可分为常规摄像机和数字式摄像机，前者输出标准的AV 和S 端子信号，后者以USB 和IEEE1394 为通信标准。 1. 常规摄像机的主要性能指标 （1）CCD 尺寸（Image Sensor） 由于生产工艺的不同，CCD 所采用的原材料可接受的刻蚀精度也不同，厂家常用的CCD 尺寸有1/4 寸和1/3 寸两种规格，近期出现了1/2.7 寸和1/1.8 寸规格。 （2）CCD 有效像素（Effective Pixels） 有效像素指CCD 感光元件可受光信号、并转换成电信号的最大区域。PAL 制下的CCD 一般有效像素为：752（H）× 585（V）。 （3）水平扫描线（Horizontal Resolution） 由于CCD 元件的电信号采样是采用垂直和水平两方向交叉定位的方式来提取单点元素的RGB 数值，所以水平和垂直扫描的精度直接影响着图像的精度。人们常以水平扫描的线数来衡量镜头的精度等级，作为通信用的专业摄像机，该数值一般要求在450 以上，目前市面上的产品以480 线为主流。 （4）光学变焦倍数（Lens Zoom） 目标物体的反射的光信号，需要经过光学镜头组，才能聚焦在CCD 上，形成清晰的图像，光学镜头组所采用的玻璃透光性、滤光性是各厂家需要保证的根本要素。 此外，光学镜头组在超声波电机的带动下，能够实现的光学变焦倍数成为了一个面对用户最主要的指标。常见的倍数有8x、10x 和12x，某厂家推出来的产品，该参数可以达到 22x。 （5）数字变焦倍数（Digital Zoom） 数字变焦是采用软件差值计算的方式，将CCD 形成的当前的图像进行局部取样，形成指定像素的信号。数字变焦倍数的数值依赖于 CCD 的有效像素和内置 DSP 芯片的处理能力，各厂家一般都提供 10x 和 12x 两档常规指标。 （6）信号制式（Video Signal） 信号制式一般有 NTSC 和 PAL 两种。根据中国的电视广播及通信的规范，中国地区适用PAL 制。 （7）信号输出格式（Signal Output Format） 大家常见的视频信号都是采用AV Video 复合信号，以及 S-Video 分离信号两种，后者相对来说信号质量较前者稳定。 （8）信噪比（Signal Noise Ratio） 衡量视频信号的指标是信号的信噪比，表示了信号中，能够提取的有效信号的比率，市面的各款摄像机的SNR 都大于45dB。 2. USB1.1/2.0 以及 IEEE1394 界面摄像头的性能指标 近年来，随着个人桌面视频会议系统的普及，采用USB 和 IEEE1394 作为...
