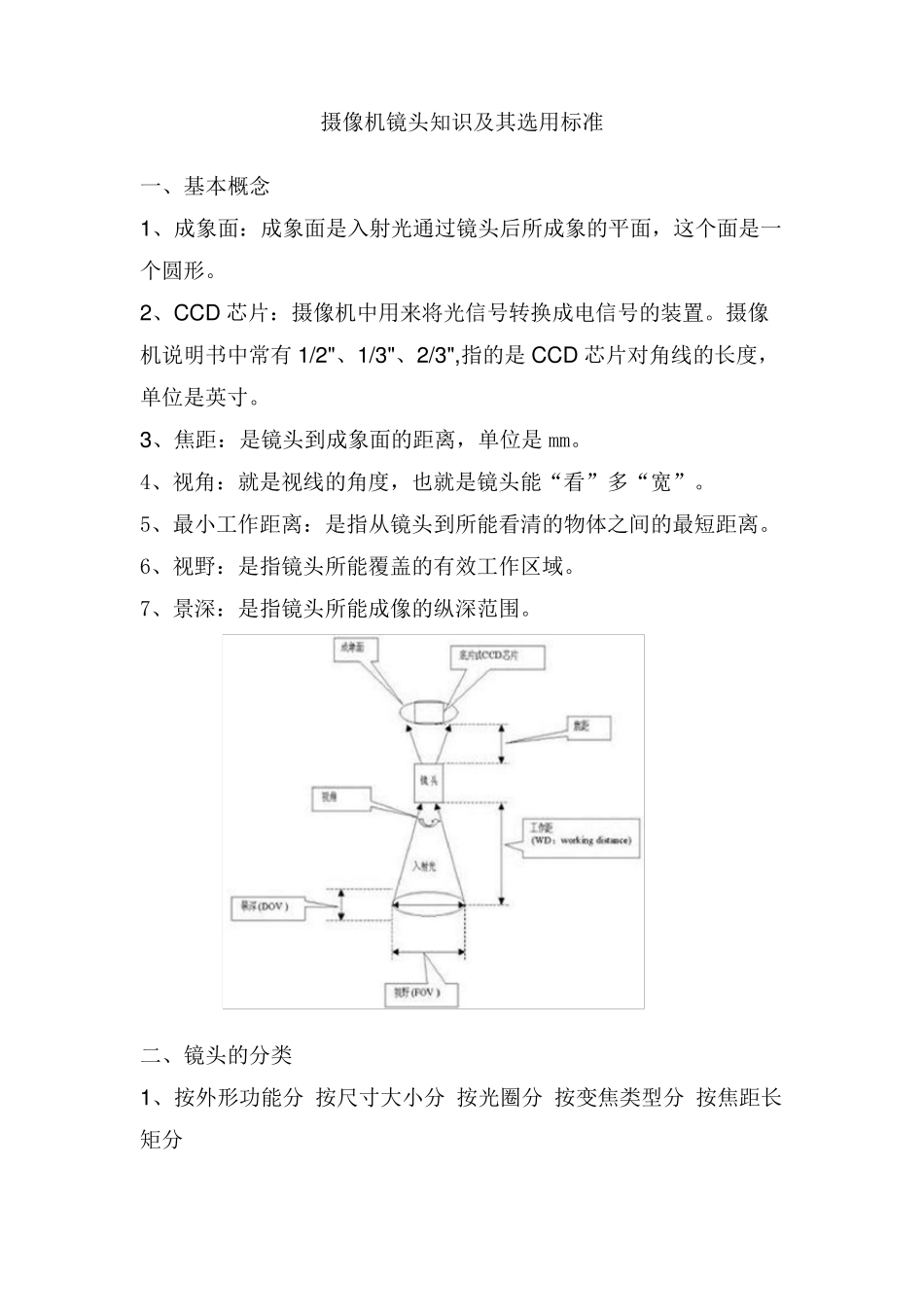

摄像机镜头知识及其选用标准_第1页
1/9

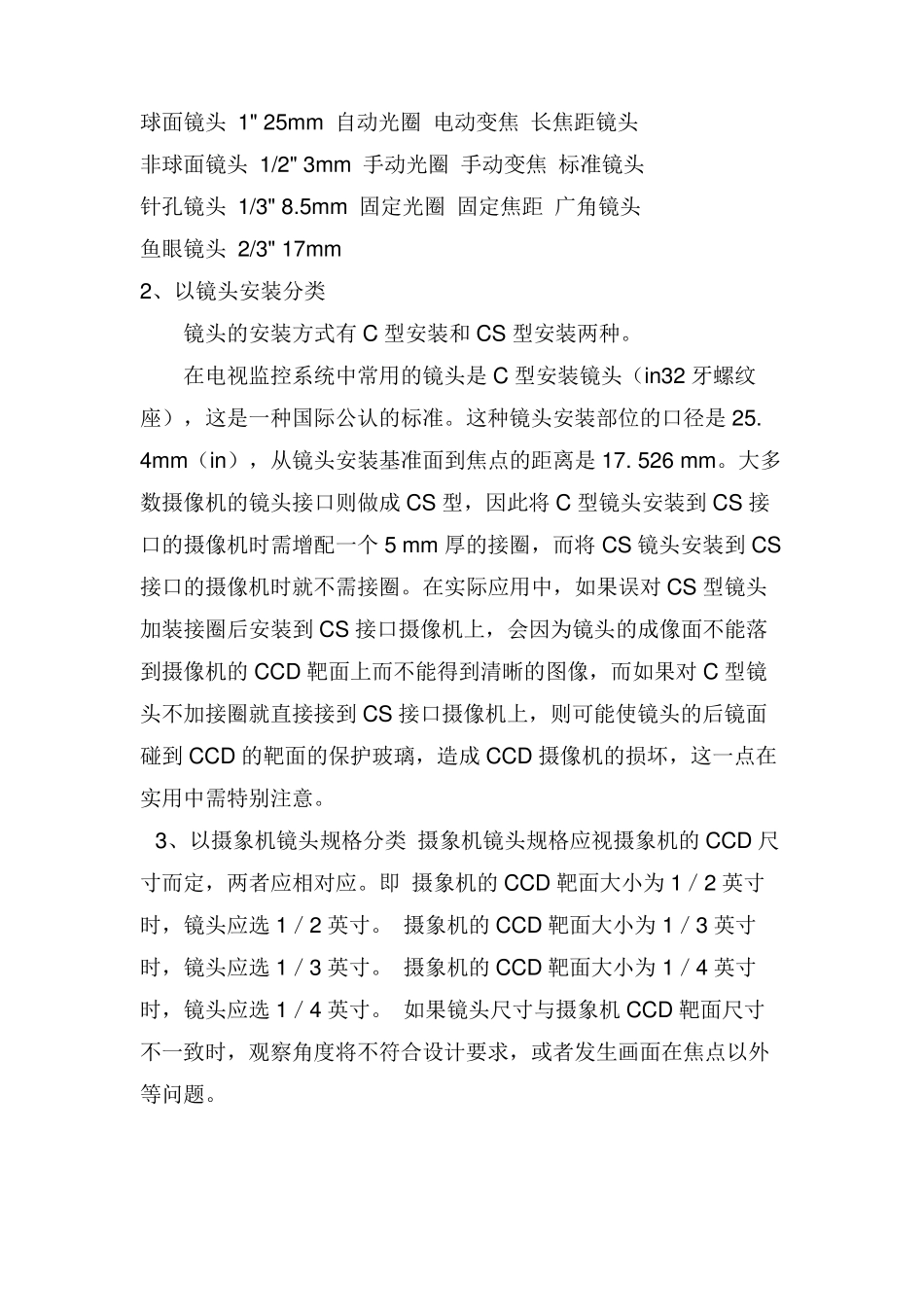

摄像机镜头知识及其选用标准_第2页
2/9
摄像机镜头知识及其选用标准_第3页
3/9
摄像机镜头知识及其选用标准 一、基本概念 1、成象面:成象面是入射光通过镜头后所成象的平面,这个面是一个圆形。 2、C C D 芯片:摄像机中用来将光信号转换成电信号的装置。摄像机说明书中常有1/2"、1/3"、2/3",指的是C C D 芯片对角线的长度,单位是英寸。 3、焦距:是镜头到成象面的距离,单位是mm。 4、视角:就是视线的角度,也就是镜头能“看”多“宽”。 5、最小工作距离:是指从镜头到所能看清的物体之间的最短距离。 6、视野:是指镜头所能覆盖的有效工作区域。 7、景深:是指镜头所能成像的纵深范围。 二、镜头的分类 1、按外形功能分 按尺寸大小分 按光圈分 按变焦类型分 按焦距长矩分 球面镜头 1" 25mm 自动光圈 电动变焦 长焦距镜头 非球面镜头 1/2" 3mm 手动光圈 手动变焦 标准镜头 针孔镜头 1/3" 8.5mm 固定光圈 固定焦距 广角镜头 鱼眼镜头 2/3" 17mm 2、以镜头安装分类 镜头的安装方式有 C 型安装和 CS 型安装两种。 在电视监控系统中常用的镜头是 C 型安装镜头(in32 牙螺纹座),这是一种国际公认的标准。这种镜头安装部位的口径是 25. 4mm(in),从镜头安装基准面到焦点的距离是 17. 526 mm。大多数摄像机的镜头接口则做成 CS 型,因此将 C 型镜头安装到 CS 接口的摄像机时需增配一个 5 mm 厚的接圈,而将 CS 镜头安装到 CS接口的摄像机时就不需接圈。在实际应用中,如果误对 CS 型镜头加装接圈后安装到 CS 接口摄像机上,会因为镜头的成像面不能落到摄像机的 CCD 靶面上而不能得到清晰的图像,而如果对 C 型镜头不加接圈就直接接到 CS 接口摄像机上,则可能使镜头的后镜面碰到 CCD 的靶面的保护玻璃,造成 CCD 摄像机的损坏,这一点在实用中需特别注意。 3、以摄象机镜头规格分类 摄象机镜头规格应视摄象机的 CCD 尺寸而定,两者应相对应。即 摄象机的 CCD 靶面大小为 1/2 英寸时,镜头应选 1/2 英寸。 摄象机的 CCD 靶面大小为 1/3 英寸时,镜头应选 1/3 英寸。 摄象机的 CCD 靶面大小为 1/4 英寸时,镜头应选 1/4 英寸。 如果镜头尺寸与摄象机 CCD 靶面尺寸不一致时,观察角度将不符合设计要求,或者发生画面在焦点以外等问题。 4、以镜头光圈分类 镜头有手动光圈(manu al iris)和自动光圈(au to iris)之分 配合摄象机使用,手动光圈镜头适合于亮度不变的应用场合,自动光圈镜头因亮度...
